- Produkt: NORMAPLAST® SV WES Winkel-Einschraubstutzen
- Material: Polyamid 6
- Schlauchanschluss (D1): 3 mm bis 25 mm (41 Varianten)
- Gewindetypen (D2): Metrisch kegelig (M), Whitworth-Rohrgewinde (R), NPT-Gewinde
- Gewindegrößen: M 5 bis R 1 (je nach Schlauchanschluss)
- Bauform: Winkelförmig (90°) mit Schlauchanschluss und Einschraubgewinde
- Rippung: Sicherer Schlauchsitz durch gerippte Stutzen
- Anwendung: Verbindung von Schläuchen mit Gewinde-Anschlüssen in 90°-Winkelausführung in Industrie und Automobilbau
- Verpackungseinheit: 25 bis 100 Stück (je nach Variante)
Artikelbeschreibung ▼

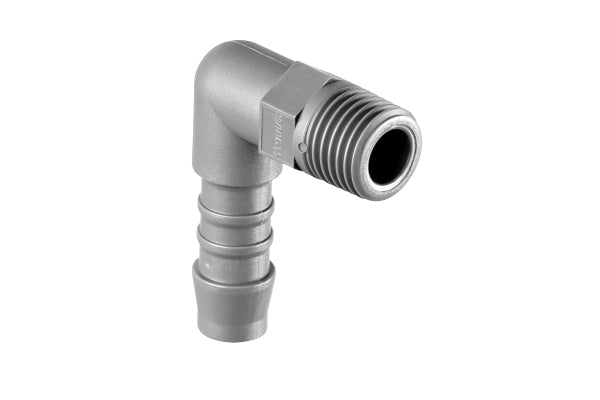

Der NORMAPLAST® SV WES Winkel-Einschraubstutzen ist die ideale Lösung für die schnelle und zuverlässige Verbindung von Schläuchen mit Gewinde-Anschlüssen in einer 90°-Winkelausführung. Als bewährtes Schlauch- und Rohrverbindungsteil aus Kunststoff verbindet er medienführende Leitungen sicher, zuverlässig und preiswert miteinander.
Dank seiner robusten Konstruktion aus hochwertigem Polyamid 6 eignet sich der Winkel-Einschraubstutzen optimal für den Einsatz im Automobilbau sowie in nahezu allen Industriebereichen. Auf einer Seite befindet sich ein kegeliges Einschraubgewinde (metrisch, Whitworth oder NPT), auf der anderen Seite ein gerippter Schlauchanschluss – für eine schnelle und sichere Montage.
- Hohe Festigkeit – zuverlässige Verbindung auch unter Belastung
- Zähigkeit und Schlagfestigkeit – robust im täglichen Einsatz
- Geringes Gewicht – leichter Kunststoff für gewichtsoptimierte Anwendungen
- Drei Gewindetypen verfügbar – metrisch kegelig, Whitworth-Rohrgewinde (R) und NPT
- Gerippter Schlauchanschluss für sicheren Schlauchsitz ohne aufwändige Montage
- 90°-Winkelausführung – ideal für beengte Einbausituationen und Richtungswechsel
- Breites Sortiment – 41 Varianten mit Schlauchanschlüssen von 3 mm bis 25 mm
- Automobilbau und Fahrzeugtechnik
- Maschinenbau und Industrieanlagen

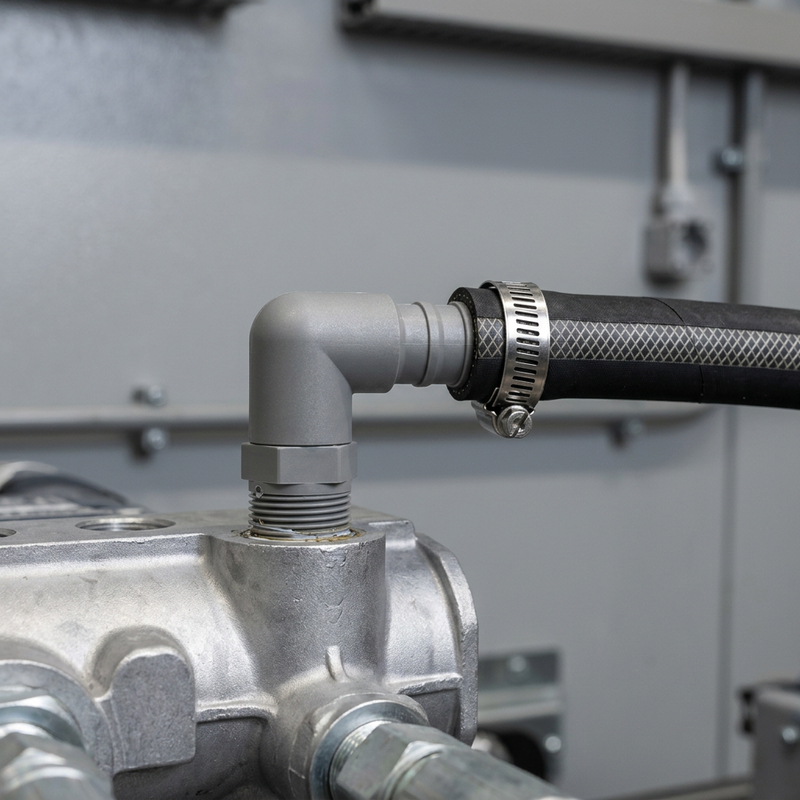

- Verbindung von Schläuchen mit Gewindeanschlüssen in 90°-Winkelausführung
- Überall dort, wo Schlauch- und Gewindeverbindungen mit Winkelumlenkung erforderlich sind
- NORMAPLAST® SV WES Winkel-Einschraubstutzen in der gewählten Variante (Schlauchanschluss D1 & Gewindegröße D2)
Technische Daten ▼
| Größen im Überblick NORMAPLAST® SV WES – Winkel-Einschraubstutzen | |||||||
|---|---|---|---|---|---|---|---|
| Bezeichnung | VPE | D1 (mm) | D2 | D3 (mm) | L1~ (mm) | L4~ (mm) | SW |
| WES 3 / M 5 | 100 | 3 | M 5 keg | 2,5 | 12,5 | 12,5 | 6 |
| WES 4 / M 8 x 1 | 100 | 4 | M 8 x 1 keg | 2,7 | 21 | 16 | 10 |
| WES 4 / M 10 x 1 | 100 | 4 | M 10 x 1 keg | 2,7 | 21 | 16 | 10 |
| WES 4 / M 12 x 1,5 | 100 | 4 | M 12 x 1,5 keg | 2,7 | 21 | 25 | 14 |
| WES 4 / M 14 x 1,5 | 100 | 4 | M 14 x 1,5 keg | 2,7 | 21 | 25 | 14 |
| WES 4 / R 1/8 | 100 | 4 | R 1/8 keg | 2,7 | 21 | 16 | 10 |
| WES 4 / R 1/4 | 100 | 4 | R 1/4 keg | 2,7 | 21 | 25 | 14 |
| WES 4 / 1/8 NPT | 100 | 4 | 1/8 NPT | 2,7 | 21 | 18 | 10 |
| WES 4 / 1/4 NPT | 100 | 4 | 1/4 NPT | 2,7 | 21 | 28 | 14 |
| WES 6 / M 10 x 1 | 100 | 6 | M 10 x 1 keg | 4 | 28,5 | 21 | 10 |
| WES 6 / M 12 x 1,5 | 100 | 6 | M 12 x 1,5 keg | 4 | 28,5 | 26 | 14 |
| WES 6 / R 1/8 | 100 | 6 | R 1/8 keg | 4 | 28,5 | 21 | 10 |
| WES 6 / R 1/4 | 100 | 6 | R 1/4 keg | 4 | 28,5 | 26 | 14 |
| WES 6 / R 3/8 | 100 | 6 | R 3/8 keg | 4 | 28,5 | 27 | 17 |
| WES 6 / 1/8 NPT | 100 | 6 | 1/8 NPT | 4 | 28,5 | 23 | 10 |
| WES 6 / 1/4 NPT | 100 | 6 | 1/4 NPT | 4 | 28,5 | 29 | 14 |
| WES 8 / M 10 x 1 | 100 | 8 | M 10 x 1 keg | 5,6 | 33 | 23,5 | 14 |
| WES 8 / M 12 x 1,5 | 100 | 8 | M 12 x 1,5 keg | 5,6 | 33 | 27,5 | 14 |
| WES 8 / M 14 x 1,5 | 100 | 8 | M 14 x 1,5 keg | 5,6 | 33 | 27,5 | 14 |
| WES 8 / M 16 x 1,5 | 100 | 8 | M 16 x 1,5 keg | 5,6 | 36 | 27,5 | 17 |
| WES 8 / M 18 x 1,5 | 100 | 8 | M 18 x 1,5 keg | 5,6 | 36 | 36 | 19 |
| WES 8 / M 22 x 1,5 | 100 | 8 | M 22 x 1,5 keg | 5,6 | 36 | 36 | 22 |
| WES 8 / R 1/8 | 100 | 8 | R 1/8 keg | 5,6 | 33 | 23 | 14 |
| WES 8 / R 1/4 | 100 | 8 | R 1/4 keg | 5,6 | 33 | 27,5 | 14 |
| WES 8 / R 3/8 | 100 | 8 | R 3/8 keg | 5,6 | 36 | 31 | 17 |
| WES 8 / R 1/2 | 100 | 8 | R 1/2 keg | 5,6 | 36 | 36 | 22 |
| WES 8 / 1/4 NPT | 100 | 8 | 1/4 NPT | 5,6 | 33 | 30,5 | 14 |
| WES 10 / M 14 x 1,5 | 100 | 10 | M 14 x 1,5 keg | 7 | 38 | 30 | 14 |
| WES 10 / R 1/4 | 100 | 10 | R 1/4 keg | 7 | 38 | 30 | 14 |
| WES 10 / R 3/8 | 100 | 10 | R 3/8 keg | 7 | 38 | 30 | 17 |
| WES 10 / 1/2 NPT | 100 | 10 | 1/2 NPT | 7 | 38 | 38 | 22 |
| WES 12 / M 16 x 1,5 | 100 | 12 | M 16 x 1,5 keg | 8,6 | 40,5 | 30 | 17 |
| WES 12 / M 18 x 1,5 | 100 | 12 | M 18 x 1,5 keg | 8,6 | 40,5 | 36 | 19 |
| WES 12 / M 22 x 1,5 | 100 | 12 | M 22 x 1,5 keg | 8,6 | 40,5 | 36 | 22 |
| WES 12 / M 26 x 1,5 | 50 | 12 | M 26 x 1,5 keg | 8,6 | 40,5 | 36 | 22 |
| WES 12 / R 3/8 | 100 | 12 | R 3/8 keg | 8,6 | 40,5 | 31 | 17 |
| WES 12 / R 1/2 | 100 | 12 | R 1/2 keg | 8,6 | 40,5 | 36 | 22 |
| WES 12 / 3/8 NPT | 100 | 12 | 3/8 NPT | 8,6 | 40,5 | 31 | 19 |
| WES 19 / M 24 x 2 | 50 | 19 | M 24 x 2 keg | 15 | 45 | 42,8 | 27 |
| WES 19 / R 3/4 | 50 | 19 | R 3/4 keg | 15 | 45,5 | 42,8 | 27 |
| WES 25 / R 1 | 25 | 25 | R 1 keg | 21 | 60 | 49 | 32 |
