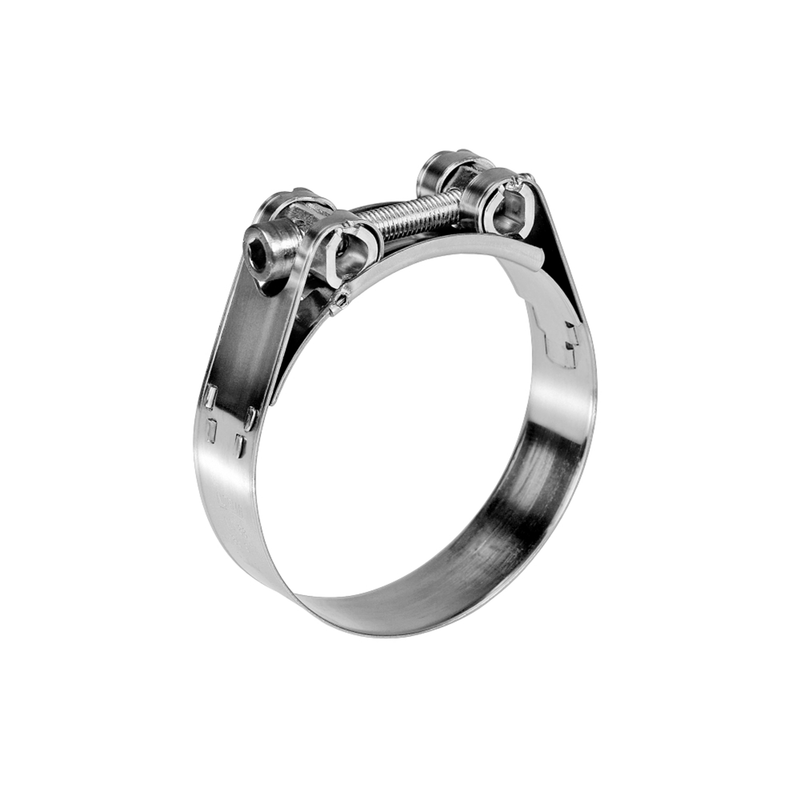

- Produkt: NORMACLAMP® GBS M W5 Gelenkbolzenschelle
- Material: W5 – hochkorrosionsbeständiger Edelstahl
- Spannbereiche: 17–19 mm bis 239–252 mm (36 Varianten)
- Bandbreiten: 18 mm, 20 mm, 25 mm, 30 mm
- Korrosionsbeständigkeit: bis zu 400 Stunden im Salzsprühtest
- Bruchdrehmoment: bis zu 45 Nm (je nach Bandbreite)
- Empfohlenes Anzugsmoment: bis zu 25 Nm
- Anwendung: Saug- & Druckschläuche mit hohen Shorehärten sowie Kunststoff- oder Stahleinlagen
Artikelbeschreibung ▼
Die NORMACLAMP® GBS M W5 Gelenkbolzenschelle ist die ideale Lösung für anspruchsvolle Befestigungen von Saug- und Druckschläuchen mit hohen Shorehärten sowie Kunststoff- oder Stahleinlagen. Als leistungsstarke Schlauchschelle überzeugt sie durch außergewöhnlich hohe Bandzugkräfte und maximale Sicherheit auch unter extremen Bedingungen.
Dank ihrer robusten Konstruktion und hochwertigen Verarbeitung aus korrosionsbeständigem W5-Edelstahl eignet sich die Gelenkbolzenschelle optimal für Anwendungen im Nutzfahrzeugbau, in der Industrie sowie in anspruchsvollen technischen Umgebungen. Die Montage ist mühelos mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen möglich.
- Extrem hohe Bandzugkräfte – bis zu dreifach verbessert gegenüber Wettbewerbsprodukten
- Hohe Korrosionsbeständigkeit – bis zu 400 Stunden im Salzsprühtest
- Mechanische Einhängung ohne Schweißpunkte – verhindert Kontaktkorrosion
- Schlauchschonende Brückenkonstruktion für sicheren Halt ohne Beschädigung
- Abgerundete Bandkanten – reduziert Verletzungsrisiko und Materialverschleiß
- Zylinderschraube mit Innensechskant (W5) für präzises Anziehen
- Verstärkte Bandschlaufen für hohe Drehmomente
- Einfache Montage mit manuellen, pneumatischen oder elektrischen Werkzeugen

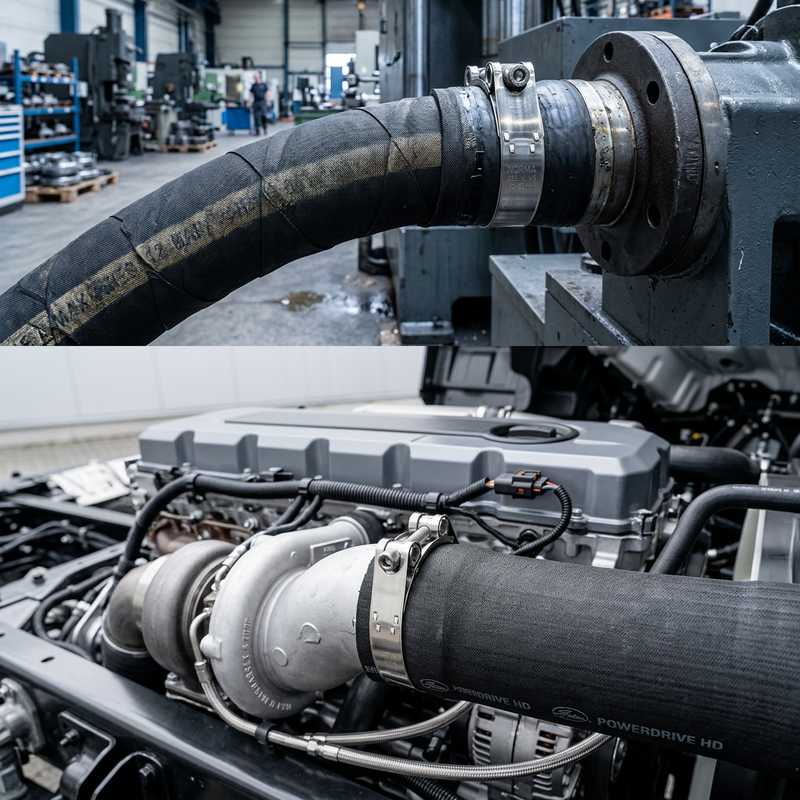

- Nutzfahrzeugbau und Sonderfahrzeugbau
- Maschinenbau und Industrieanlagen
- Befestigung von Saug- und Druckluftschläuchen mit Stahl- oder Kunststoffeinlagen
- Überall dort, wo hochbelastbare Schlauchverbindungen erforderlich sind
- NORMACLAMP® GBS M W5 Gelenkbolzenschelle in der gewählten Variante (Spannbereich & Bandbreite)
Technische Daten ▼
| Drehmomente NORMACLAMP® GBS M W5 | ||||
|---|---|---|---|---|
| Bandbreite (mm) | Bruchdrehmoment W5 (mind.) | Empfohlenes Anzugsmoment | Materialdicke W5 (mm) | Korrosionsbeständigkeit |
| 18 | 15 Nm | 8 Nm | 0,6 | Min. 400 h (Salzsprühtest) |
| 20 | 20 Nm | 10 Nm | 0,8 | |
| 25 | 30 Nm | 20 Nm | 1,0 | |
| 30 | 45 Nm | 25 Nm | 1,0 | |
| Spannbereiche & Bandbreiten im Überblick | ||
|---|---|---|
| Spannbereich (mm) | Bandbreite (mm) | Bezeichnung |
| 17–19 | 18 | GBS M 17-19/18 SK |
| 19–21 | 18 | GBS M 19-21/18 SK |
| 21–23 | 18 | GBS M 21-23/18 SK |
| 23–25 | 18 | GBS M 23-25/18 SK |
| 25–27 | 18 | GBS M 25-27/18 SK |
| 27–29 | 18 | GBS M 27-29/18 SK |
| 29–31 | 18 | GBS M 29-31/18 SK |
| 31–34 | 18 | GBS M 31-34/18 SK |
| 34–37 | 18 | GBS M 34-37/18 SK |
| 37–40 | 18 | GBS M 37-40/18 SK |
| 40–43 | 18 | GBS M 40-43/18 SK |
| 43–47 | 20 | GBS M 43-47/20 SK |
| 47–51 | 20 | GBS M 47-51/20 SK |
| 51–55 | 20 | GBS M 51-55/20 SK |
| 55–59 | 20 | GBS M 55-59/20 SK |
| 59–63 | 20 | GBS M 59-63/20 SK |
| 63–68 | 20 | GBS M 63-68/20 SK |
| 68–73 | 25 | GBS M 68-73/25 SK |
| 73–79 | 25 | GBS M 73-79/25 SK |
| 79–85 | 25 | GBS M 79-85/25 SK |
| 85–91 | 25 | GBS M 85-91/25 SK |
| 91–97 | 25 | GBS M 91-97/25 SK |
| 97–104 | 25 | GBS M 97-104/25 SK |
| 104–112 | 25 | GBS M 104-112/25 SK |
| 112–121 | 25 | GBS M 112-121/25 SK |
| 121–130 | 25 | GBS M 121-130/25 SK |
| 130–140 | 30 | GBS M 130-140/30 SK |
| 140–150 | 30 | GBS M 140-150/30 SK |
| 150–162 | 30 | GBS M 150-162/30 SK |
| 162–174 | 30 | GBS M 162-174/30 SK |
| 174–187 | 30 | GBS M 174-187/30 SK |
| 187–200 | 30 | GBS M 187-200/30 SK |
| 200–213 | 30 | GBS M 200-213/30 SK |
| 213–226 | 30 | GBS M 213-226/30 SK |
| 226–239 | 30 | GBS M 226-239/30 SK |
| 239–252 | 30 | GBS M 239-252/30 SK |
