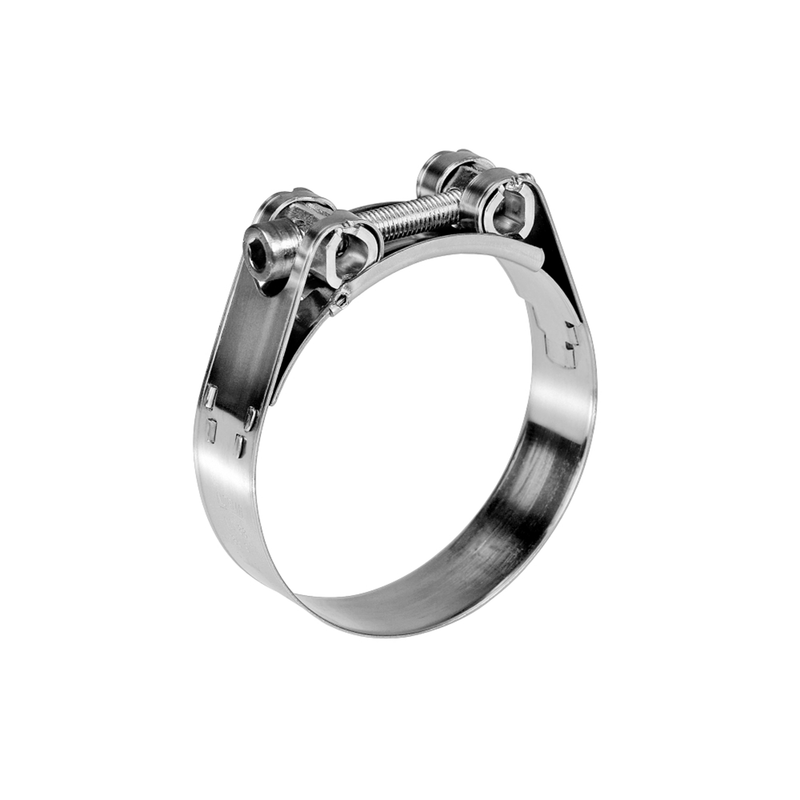

- Produkt: NORMACLAMP® GBS M W1 Gelenkbolzenschelle
- Material: W1 – Zink-Aluminium beschichtet, Chrom VI frei
- Spannbereiche: 17–19 mm bis 239–252 mm (36 Varianten)
- Bandbreiten: 18 mm, 20 mm, 25 mm, 30 mm
- Korrosionsbeständigkeit: min. 72 Stunden im Salzsprühtest
- Bruchdrehmoment: bis zu 50 Nm (je nach Bandbreite)
- Empfohlenes Anzugsmoment: bis zu 25 Nm
- Anwendung: Saug- & Druckschläuche mit hohen Shorehärten sowie Kunststoff- oder Stahleinlagen
Artikelbeschreibung ▼
Die NORMACLAMP® GBS M W1 Gelenkbolzenschelle ist die optimale Lösung für die sichere Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten sowie Kunststoff- oder Stahleinlagen. Als leistungsstarke Schlauchschelle überzeugt sie durch hohe Bandzugkräfte und zuverlässige Verbindungen auch unter anspruchsvollen Einsatzbedingungen.
Die W1-Ausführung mit Zink-Aluminium-Beschichtung (Chrom VI frei) bietet soliden Korrosionsschutz und eine lange Lebensdauer. Dank der neuartigen Spezialschraube mit integriertem Distanzröhrchen ist sie unverlierbar und besonders leistungsstark. Die Montage ist mühelos mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen möglich.
- Hohe Bandzugkräfte – bis zu dreifach verbessert gegenüber Wettbewerbsprodukten
- Korrosionsbeständigkeit – min. 72 Stunden im Salzsprühtest
- Mechanische Einhängung ohne Schweißpunkte – minimiert Kontaktkorrosion
- Schlauchschonende Brückenkonstruktion für sicheren Halt ohne Beschädigung
- Abgerundete Bandkanten – schützt vor Verletzungen und Materialverschleiß
- Neuartige Spezialschraube mit Distanzröhrchen (W1) – unverlierbar und leistungsstark
- Verstärkte Bandschlaufen für hohe Drehmomente
- Einfache Montage mit manuellen, pneumatischen oder elektrischen Werkzeugen
- Nutzfahrzeugbau und Sonderfahrzeugbau
- Maschinenbau und Industrieanlagen
- Befestigung von Saug- und Druckluftschläuchen mit Stahl- oder Kunststoffeinlagen
- Überall dort, wo zuverlässige und langlebige Schlauchbefestigungen benötigt werden
- NORMACLAMP® GBS M W1 Gelenkbolzenschelle in der gewählten Variante (Spannbereich & Bandbreite)
Technische Daten ▼
| Drehmomente NORMACLAMP® GBS M W1 | ||||
|---|---|---|---|---|
| Bandbreite (mm) | Bruchdrehmoment W1 (mind.) | Empfohlenes Anzugsmoment | Materialdicke W1 (mm) | Korrosionsbeständigkeit |
| 18 | 15 Nm | 8 Nm | 0,8 | Min. 72 h (Salzsprühtest) |
| 20 | 25 Nm | 10 Nm | 1,0 | |
| 25 | 35 Nm | 20 Nm | 1,0 | |
| 30 | 50 Nm | 25 Nm | 1,3 | |
| Spannbereiche & Bandbreiten im Überblick | ||
|---|---|---|
| Spannbereich (mm) | Bandbreite (mm) | Bezeichnung |
| 17–19 | 18 | GBS M 17-19/18 SK |
| 19–21 | 18 | GBS M 19-21/18 SK |
| 21–23 | 18 | GBS M 21-23/18 SK |
| 23–25 | 18 | GBS M 23-25/18 SK |
| 25–27 | 18 | GBS M 25-27/18 SK |
| 27–29 | 18 | GBS M 27-29/18 SK |
| 29–31 | 18 | GBS M 29-31/18 SK |
| 31–34 | 18 | GBS M 31-34/18 SK |
| 34–37 | 18 | GBS M 34-37/18 SK |
| 37–40 | 18 | GBS M 37-40/18 SK |
| 40–43 | 18 | GBS M 40-43/18 SK |
| 43–47 | 20 | GBS M 43-47/20 SK |
| 47–51 | 20 | GBS M 47-51/20 SK |
| 51–55 | 20 | GBS M 51-55/20 SK |
| 55–59 | 20 | GBS M 55-59/20 SK |
| 59–63 | 20 | GBS M 59-63/20 SK |
| 63–68 | 20 | GBS M 63-68/20 SK |
| 68–73 | 25 | GBS M 68-73/25 SK |
| 73–79 | 25 | GBS M 73-79/25 SK |
| 79–85 | 25 | GBS M 79-85/25 SK |
| 85–91 | 25 | GBS M 85-91/25 SK |
| 91–97 | 25 | GBS M 91-97/25 SK |
| 97–104 | 25 | GBS M 97-104/25 SK |
| 104–112 | 25 | GBS M 104-112/25 SK |
| 112–121 | 25 | GBS M 112-121/25 SK |
| 121–130 | 25 | GBS M 121-130/25 SK |
| 130–140 | 30 | GBS M 130-140/30 SK |
| 140–150 | 30 | GBS M 140-150/30 SK |
| 150–162 | 30 | GBS M 150-162/30 SK |
| 162–174 | 30 | GBS M 162-174/30 SK |
| 174–187 | 30 | GBS M 174-187/30 SK |
| 187–200 | 30 | GBS M 187-200/30 SK |
| 200–213 | 30 | GBS M 200-213/30 SK |
| 213–226 | 30 | GBS M 213-226/30 SK |
| 226–239 | 30 | GBS M 226-239/30 SK |
| 239–252 | 30 | GBS M 239-252/30 SK |
