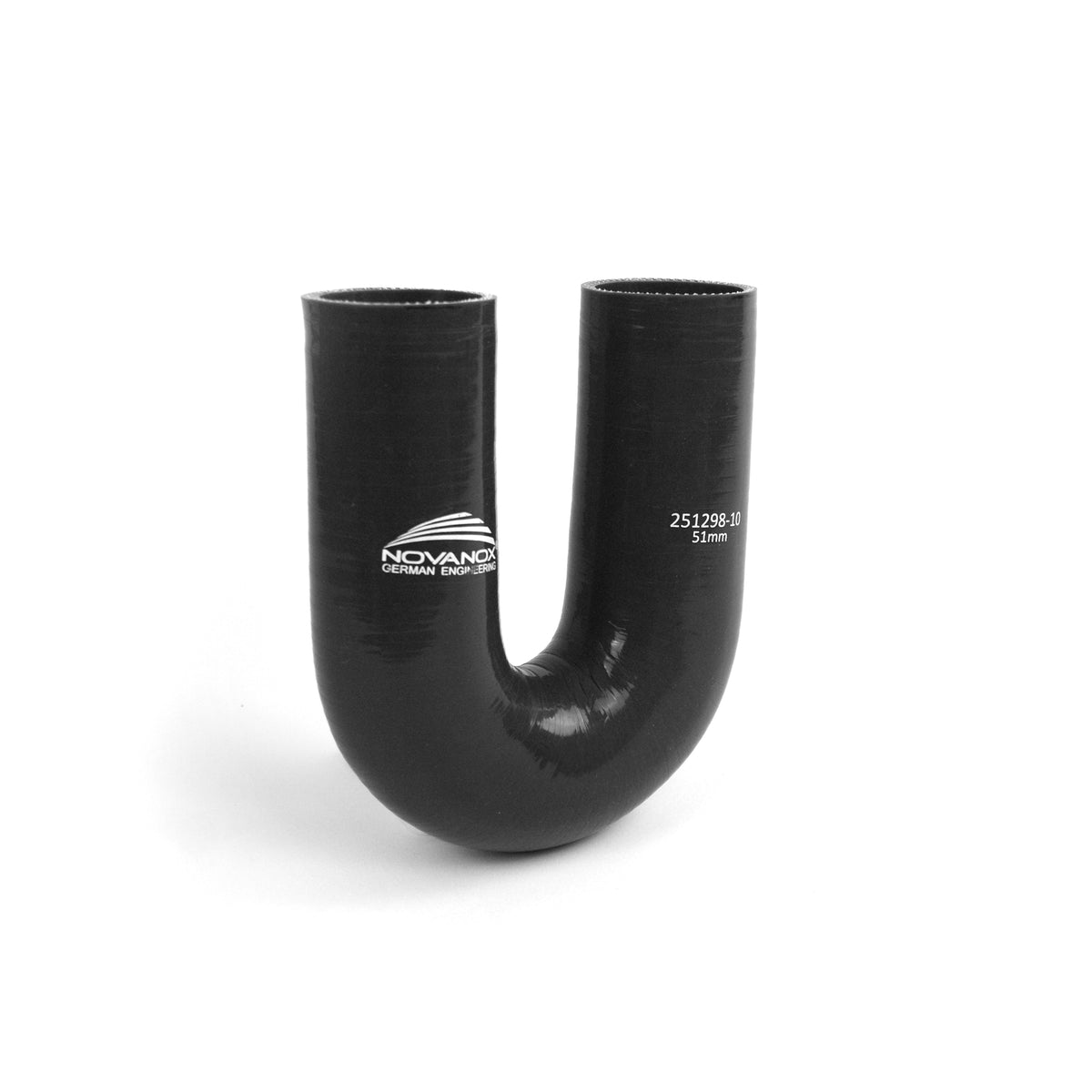

NovaNox® 180° Silikonbogen 180 Grad Silikonschlauch U-Form
Art.-Nr. 180°-16-1
· inkl. MwSt., zzgl. Versandkosten
Mengenrabatt
automatisch im Warenkorb · Größen kombinierbar
Ab 5 Stück sparst du automatisch 5 % – ohne Gutscheincode.
Verpackungseinheit: 1 Stück
Auf Lager – sofort versandbereit
Lieferung voraussichtlich
Versand ab 5,99 € · kostenlos ab 99€ (DE)
- Ø 1,3 Tage Zustellung
- OEM-Qualität seit 2012
- Versand aus Deutschland
- Keine Mindestmenge
ISO 9001Zertifiziertes Qualitätsmanagement
Auf einen Blick
- Material / AufbauSilikon mit Polyesterverstärkung (VMQ, 3–4-lagig)
- Temperaturbereichca. -50 °C bis +180 °C (kurzzeitig bis +220 °C)
- Beständigkeit (Auszug)UV, Wasser, Ozon, Sauerstoff sowie Ölspritzer
- Wichtige Einschränkungkein Öldurchfluss (nicht für Öltransport geeignet)
Passendes Zubehör
Gleich mitbestellen – spart eine zweite Lieferung
-
1,99€ -
2,49€ -
5,99€ -
7,99€ -
7,99€ -
15,99€
Produktdetails
- Produkt: 180° Silikonbogen mit Polyester Verstärkung
- Material / Aufbau: Silikon mit Polyesterverstärkung (VMQ, 3–4-lagig)
- Varianten: viele Innendurchmesser (Ø 16–76 mm) + Farbe wählbar (Schwarz / Blau)
- Temperaturbereich: ca. -50 °C bis +180 °C (kurzzeitig bis +220 °C)
- Beständigkeit (Auszug): UV, Wasser, Ozon, Sauerstoff sowie Ölspritzer
- Wichtige Einschränkung: kein Öldurchfluss (nicht für Öltransport geeignet)
Artikelbeschreibung ▼
Die NovaNox® 180° Silikonbögen mit Polyester Verstärkung (VMQ) stellen eine erstklassige Lösung für vielfältige Anwendungen dar. Hergestellt aus hochwertigem Silikon bieten sie nicht nur eine außergewöhnliche Flexibilität, sondern auch eine robuste Struktur dank der integrierten Polyester Verstärkung.

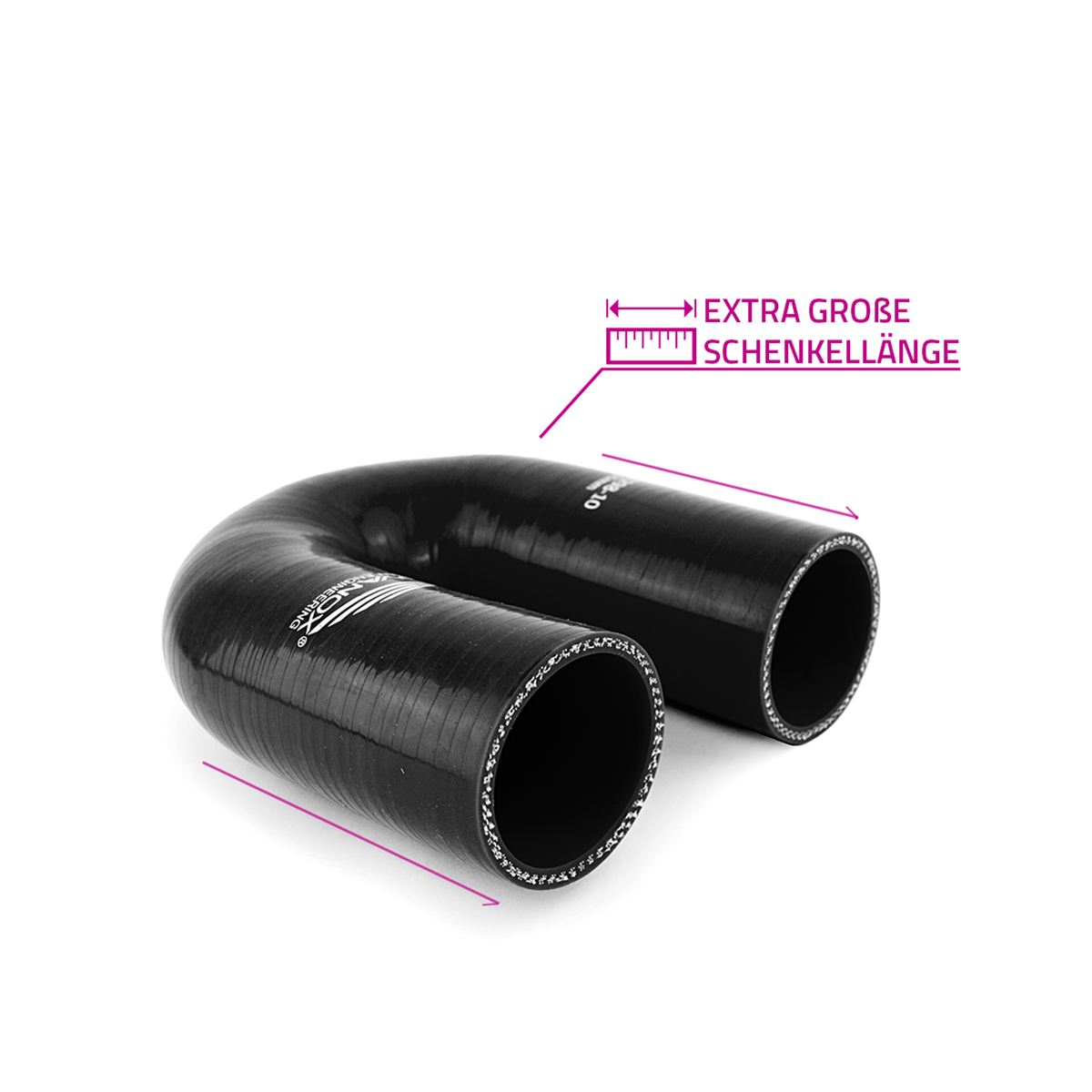

Mit einer Schenkellänge von 152 × 152 mm ermöglichen diese Silikonbögen eine präzise Anpassung in verschiedenen Rohrsystemen. Die Vielseitigkeit zeigt sich in einem breiten Spektrum von Innendurchmessern von 16 mm bis 76 mm. Die herausragende Temperaturbeständigkeit von -50 °C bis +180 °C macht diese Bögen besonders geeignet für anspruchsvolle Umgebungen mit extremen Temperaturen.
- Elastisch bei hohen und niedrigen Temperaturen
- Sehr gute wetterbeständige Eigenschaften
- Alterungs- und feuchtigkeitsbeständig
- Gute elektrisch isolierende Eigenschaften
- Enthält keine schädlichen Stoffe – geruchs- und geschmackslos
- Beständig gegen Ölspritzer (siehe Einschränkung unten)
- Ultraviolette Strahlung (UV)
- Verdünnte Säuren und Basen (Laugen)
- Warmes und kaltes Wasser
- Glykol (Antifrost)
- Heiße Luft
- Ozon
- OAT (Organic Acid Technology) Antifrost-/Kühlflüssigkeiten auf Basis organischer Säuren
- Öle, Schmiermittel und Fette
Dieser Silikonbogen ist nicht für Öltransport / Öldurchfluss geeignet. Er ist beständig gegen Ölspritzer, erlaubt jedoch keinen Öldurchfluss. Bitte nicht in Anwendungen verwenden, bei denen Öl durch den Schlauch geführt werden soll.
- 1× NovaNox® 180° Silikonbogen mit Polyester Verstärkung in der gewählten Variante (Durchmesser & Farbe)

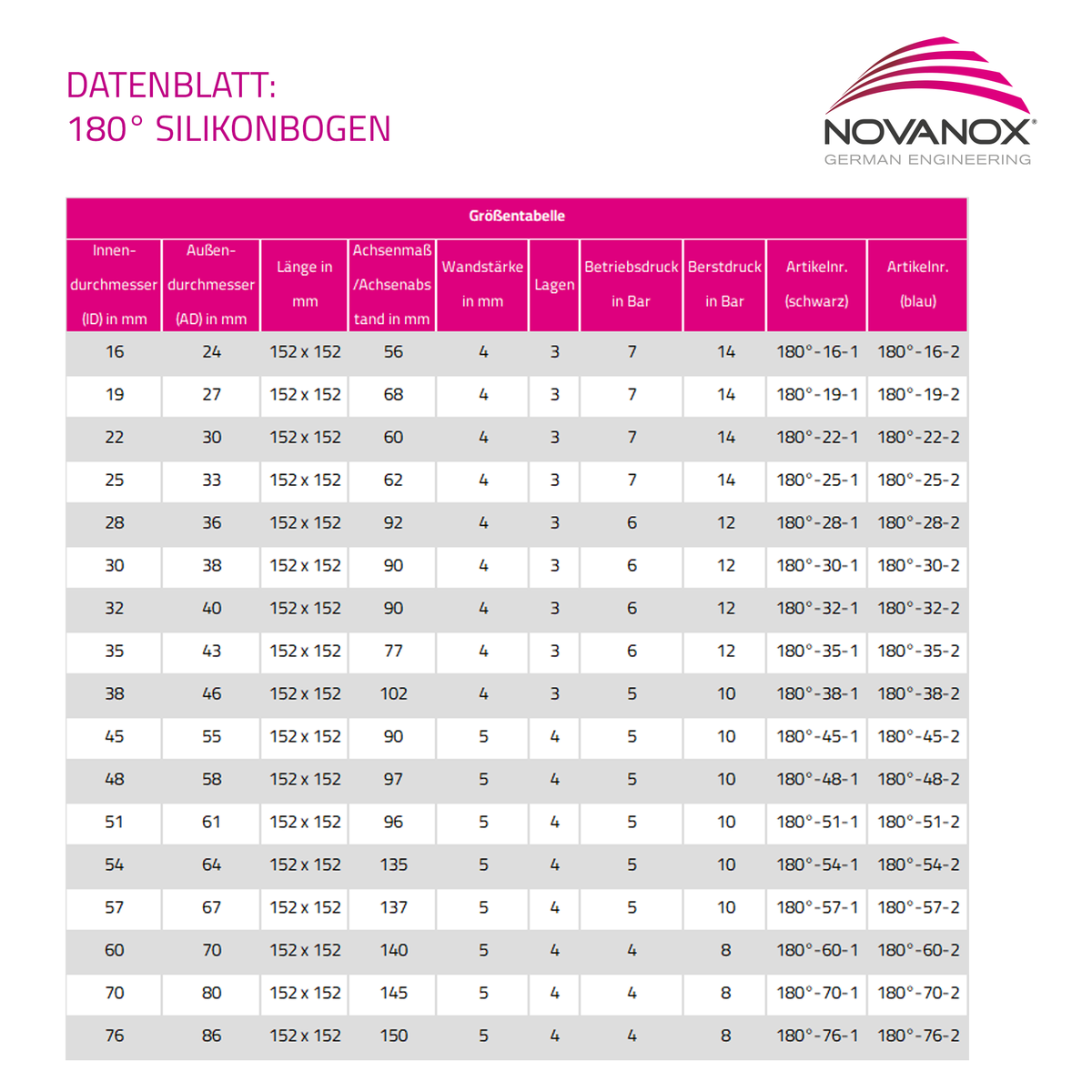

Datenblatt ▼
| Größentabelle | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Innen-durchmesser (ID) in mm | Außen-durchmesser (AD) in mm | Länge in mm | Achsenmaß / Achsenabstand in mm | Wandstärke in mm | Lagen | Betriebsdruck in Bar | Berstdruck in Bar | Artikelnr. (schwarz) | Artikelnr. (blau) |
| 16 | 24 | 152 x 152 | 56 | 4 | 3 | 7 | 14 | 180°-16-1 | 180°-16-2 |
| 19 | 27 | 152 x 152 | 68 | 4 | 3 | 7 | 14 | 180°-19-1 | 180°-19-2 |
| 22 | 30 | 152 x 152 | 60 | 4 | 3 | 7 | 14 | 180°-22-1 | 180°-22-2 |
| 25 | 33 | 152 x 152 | 62 | 4 | 3 | 7 | 14 | 180°-25-1 | 180°-25-2 |
| 28 | 36 | 152 x 152 | 92 | 4 | 3 | 6 | 12 | 180°-28-1 | 180°-28-2 |
| 30 | 38 | 152 x 152 | 90 | 4 | 3 | 6 | 12 | 180°-30-1 | 180°-30-2 |
| 32 | 40 | 152 x 152 | 90 | 4 | 3 | 6 | 12 | 180°-32-1 | 180°-32-2 |
| 35 | 43 | 152 x 152 | 77 | 4 | 3 | 6 | 12 | 180°-35-1 | 180°-35-2 |
| 38 | 46 | 152 x 152 | 102 | 4 | 3 | 5 | 10 | 180°-38-1 | 180°-38-2 |
| 45 | 55 | 152 x 152 | 90 | 5 | 4 | 5 | 10 | 180°-45-1 | 180°-45-2 |
| 48 | 58 | 152 x 152 | 97 | 5 | 4 | 5 | 10 | 180°-48-1 | 180°-48-2 |
| 51 | 61 | 152 x 152 | 96 | 5 | 4 | 5 | 10 | 180°-51-1 | 180°-51-2 |
| 54 | 64 | 152 x 152 | 135 | 5 | 4 | 5 | 10 | 180°-54-1 | 180°-54-2 |
| 57 | 67 | 152 x 152 | 137 | 5 | 4 | 5 | 10 | 180°-57-1 | 180°-57-2 |
| 60 | 70 | 152 x 152 | 140 | 5 | 4 | 4 | 8 | 180°-60-1 | 180°-60-2 |
| 70 | 80 | 152 x 152 | 145 | 5 | 4 | 4 | 8 | 180°-70-1 | 180°-70-2 |
| 76 | 86 | 152 x 152 | 150 | 5 | 4 | 4 | 8 | 180°-76-1 | 180°-76-2 |

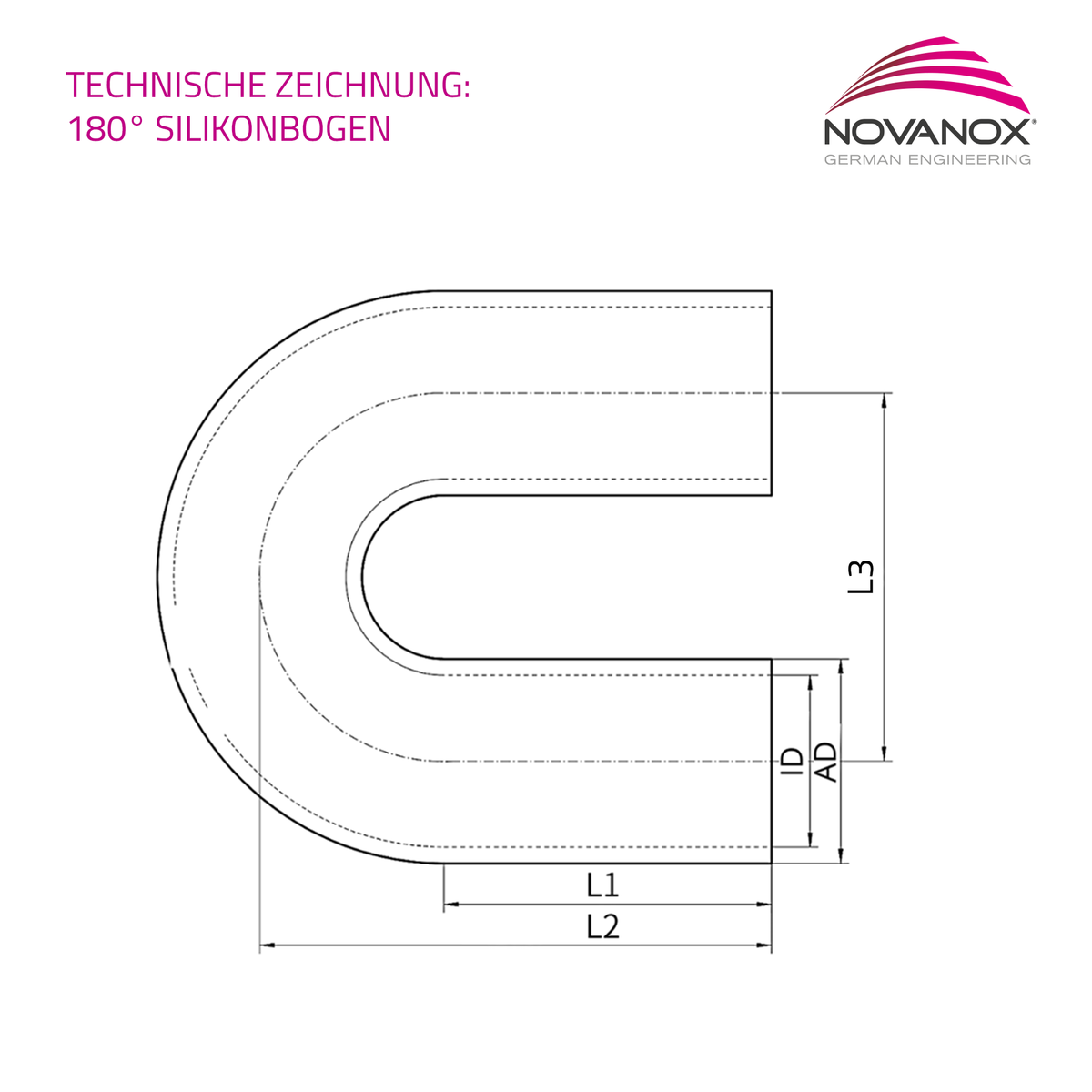

Technische Zeichnung ▼
Zertifizierungen von NovaNox® ▼
|
45°
 |
67°
 |
90°
 |
135°
 |
180°
 |
|
| Winkel | 45 Grad | 67 Grad | 90 Grad | 135 Grad | 180 Grad |
| Durchmesserbereich | ⌀ 13-102 mm | ⌀ 16-89 mm | ⌀ 13-102 mm | ⌀ 16-102 mm | ⌀ 16-76 mm |
| Schenkellänge | 152 mm | 152 mm | 152 mm | 152 mm | 152 mm |
| Hitzebeständigkeit | ✓ | ✓ | ✓ | ✓ | ✓ |
Weitere relevante Produkte
FAQ
Alles Wichtige auf einen Blick
Der 180°-Bogen (U-Bogen) führt den Schlauch in einer kompletten Kehre zurück in die Gegenrichtung. Ideal für Bypass- und Rücklaufführungen, enge Umlenkungen in Kühlwasser- und Ladeluftsystemen sowie überall dort, wo der Leitungsverlauf auf kleinem Raum um 180° gewendet werden muss.
Die Bögen bestehen aus hochwertigem Silikon (VMQ) mit einer 3- bis 4-lagigen Polyester-Gewebeeinlage. Diese Verstärkung sorgt für hohe Form- und Druckstabilität, während der Bogen flexibel und langlebig bleibt – ideal für dauerhaft beanspruchte Verbindungen im Motor-, Fahrzeug- und Anlagenbau.
Unsere Silikonschläuche sind hitzebeständig von –50°C bis +180°C und können kurzzeitig bis +220°C belastet werden.
Silikon ist gegen Ölspritzer beständig, aber nicht für einen dauerhaften Öl- oder Kraftstoffdurchfluss im Inneren geeignet. Für Benzin, Diesel oder Öl empfehlen wir unsere NBR-Schläuche. Für Kühlwasser, Ladeluft, Heißluft und Glykol sind die Silikonbögen dagegen bestens geeignet.
Maßgeblich ist der Innendurchmesser (ID) des Bogens – er muss zum Außendurchmesser Ihres Stutzens bzw. Rohrs passen. Verfügbar sind viele Größen von Ø 13 bis 102 mm. Messen Sie dazu den Außendurchmesser des Anschlusses und wählen Sie den passenden Innendurchmesser. Im Zweifel hilft Ihnen unser Team gerne bei der Auswahl weiter.
Der Bogen wird über die Stutzen bzw. Rohrenden geschoben und an beiden Seiten mit Schlauchschellen gesichert. Für eine dauerhaft dichte und druckfeste Verbindung empfehlen wir passende Edelstahl-Schlauchschellen. Achten Sie auf eine ausreichende Überlappung und einen festen Sitz auf dem Anschluss.
