Kurz & wichtig
- Produkt: 90° Silikonbogen mit Polyester Verstärkung
- Material / Aufbau: Silikon mit Polyesterverstärkung (VMQ, 3–4-lagig)

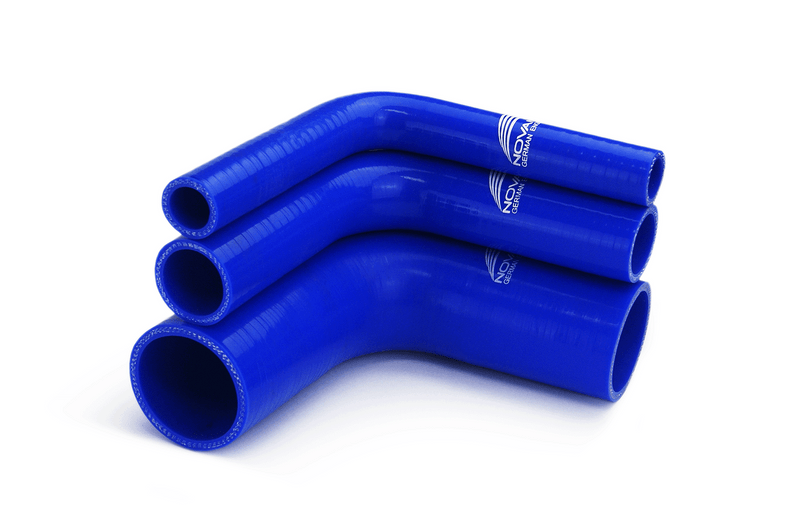

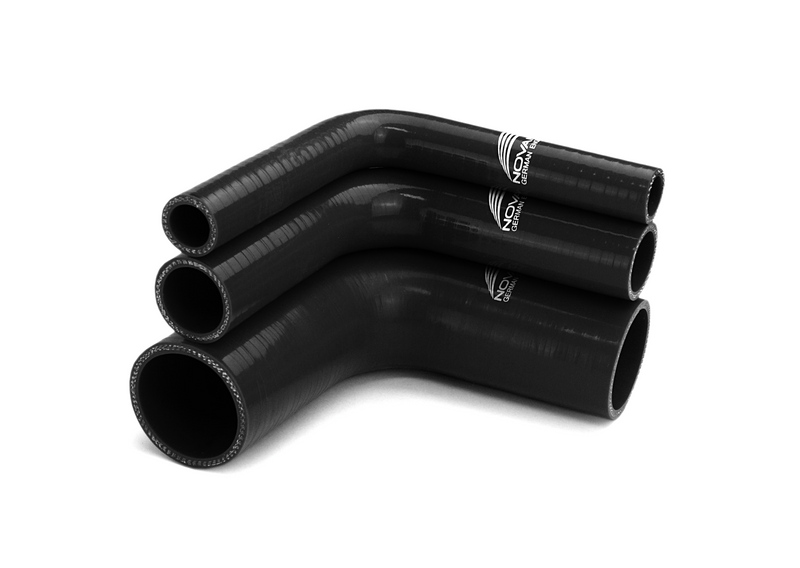

- Varianten: viele Innendurchmesser (Ø 13–102 mm) + Farbe wählbar (Schwarz / Blau)

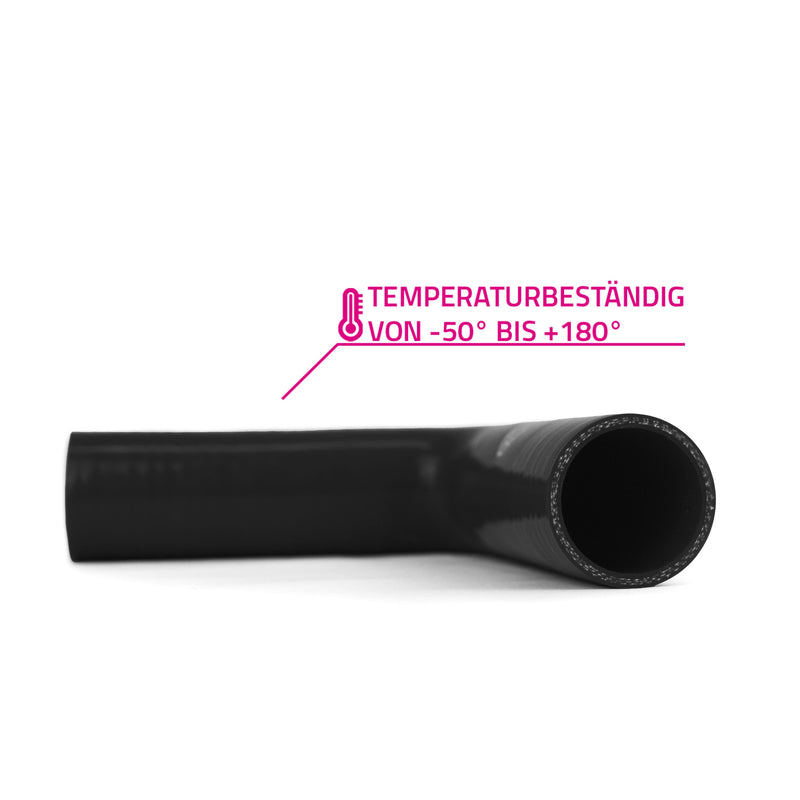

- Temperaturbereich: ca. -50 °C bis +180 °C (kurzzeitig bis +220 °C)
- Beständigkeit (Auszug): UV, Wasser, Ozon, Sauerstoff sowie Ölspritzer
- Wichtige Einschränkung: kein Öldurchfluss (nicht für Öltransport geeignet)
Artikelbeschreibung ▼
Die NovaNox® 90° Silikonbögen mit Polyester Verstärkung (VMQ) stellen eine erstklassige Lösung für vielfältige Anwendungen dar. Hergestellt aus hochwertigem Silikon bieten sie nicht nur eine außergewöhnliche Flexibilität, sondern auch eine robuste Struktur dank der integrierten Polyester Verstärkung.

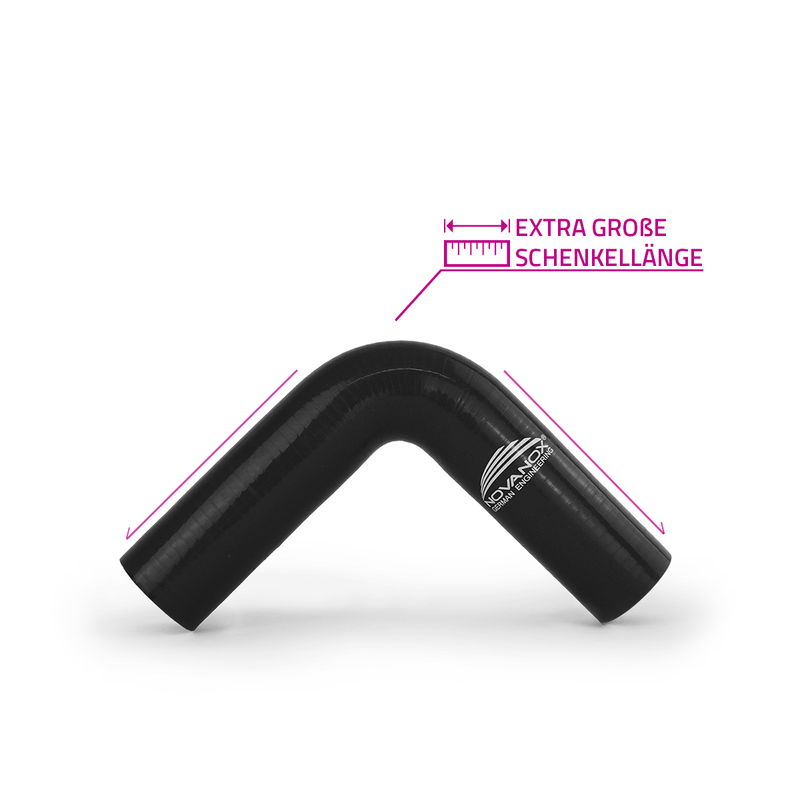

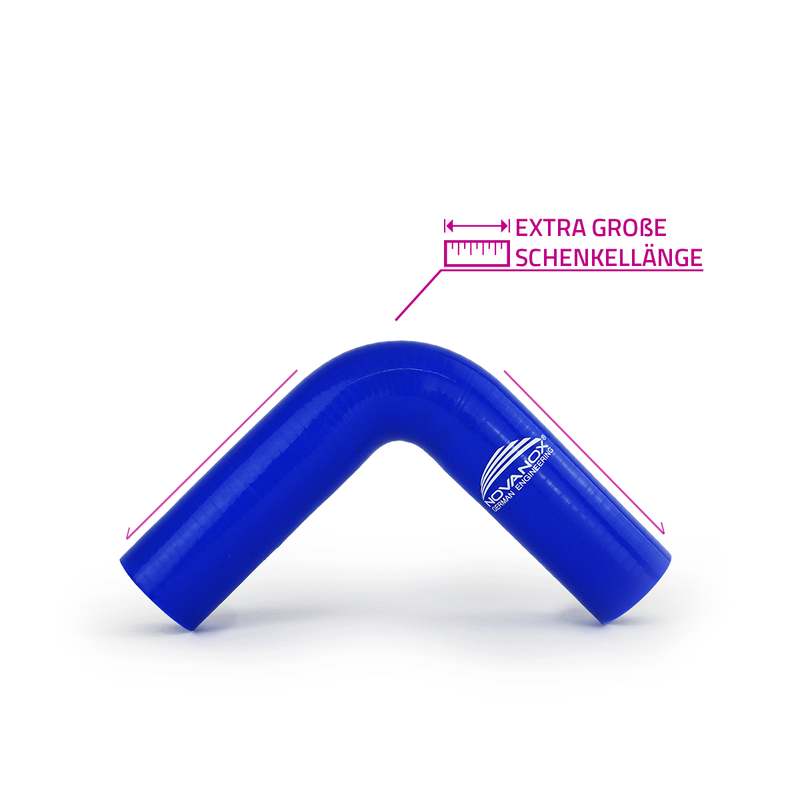

Mit einer Schenkellänge von 152 × 152 mm ermöglichen diese Silikonbögen eine präzise Anpassung in verschiedenen Rohrsystemen. Die Vielseitigkeit zeigt sich in einem breiten Spektrum von Innendurchmessern von 13 mm bis 102 mm. Die herausragende Temperaturbeständigkeit von -50 °C bis +180 °C macht diese Bögen besonders geeignet für anspruchsvolle Umgebungen mit extremen Temperaturen.
Eigenschaften / Beständigkeit (Auszug)
- Elastisch bei hohen und niedrigen Temperaturen
- Sehr gute wetterbeständige Eigenschaften
- Alterungs- und feuchtigkeitsbeständig
- Gute elektrisch isolierende Eigenschaften
- Enthält keine schädlichen Stoffe – geruchs- und geschmackslos
- Beständig gegen Ölspritzer (siehe Einschränkung unten)
Chemische Resistenz (typisch)
- Ultraviolette Strahlung (UV)
- Verdünnte Säuren und Basen (Laugen)
- Warmes und kaltes Wasser
- Glykol (Antifrost)
- Heiße Luft
- Ozon
Begrenzte Anwendbarkeit
- OAT (Organic Acid Technology) Antifrost-/Kühlflüssigkeiten auf Basis organischer Säuren
- Öle, Schmiermittel und Fette
!!! Wichtige Einschränkung !!!
Dieser Silikonbogen ist nicht für Öltransport / Öldurchfluss geeignet. Er ist beständig gegen Ölspritzer, erlaubt jedoch keinen Öldurchfluss. Bitte nicht in Anwendungen verwenden, bei denen Öl durch den Schlauch geführt werden soll.
Dieser Silikonbogen ist nicht für Öltransport / Öldurchfluss geeignet. Er ist beständig gegen Ölspritzer, erlaubt jedoch keinen Öldurchfluss. Bitte nicht in Anwendungen verwenden, bei denen Öl durch den Schlauch geführt werden soll.
Lieferumfang
- 1× NovaNox® 90° Silikonbogen mit Polyester Verstärkung in der gewählten Variante (Durchmesser & Farbe)
90° Silikonbogen, Silikonschlauch Bogen, VMQ Silikon, Polyester Verstärkung, Turbo Ladeluft, Kühlerschlauch, ID 13-102 mm, NovaNox
Datenblatt ▼
| Größentabelle | ||||||||
|---|---|---|---|---|---|---|---|---|
| Innen-durchmesser (ID) in mm | Außen-durchmesser (AD) in mm | Länge in mm | Wandstärke in mm | Lagen | Betriebsdruck in Bar | Berstdruck in Bar | Artikelnr. (schwarz) | Artikelnr. (blau) |
| 13 | 21 | 152 x 152 | 4 | 3 | 7 | 14 | 90°-13-1 | 90°-13-2 |
| 16 | 24 | 152 x 152 | 4 | 3 | 7 | 14 | 90°-16-1 | 90°-16-2 |
| 19 | 27 | 152 x 152 | 4 | 3 | 7 | 14 | 90°-19-1 | 90°-19-2 |
| 20 | 28 | 152 x 152 | 4 | 3 | 7 | 14 | 90°-20-1 | 90°-20-2 |
| 22 | 30 | 152 x 152 | 4 | 3 | 7 | 14 | 90°-22-1 | 90°-22-2 |
| 25 | 33 | 152 x 152 | 4 | 3 | 7 | 14 | 90°-25-1 | 90°-25-2 |
| 28 | 36 | 152 x 152 | 4 | 3 | 7 | 14 | 90°-28-1 | 90°-28-2 |
| 30 | 38 | 152 x 152 | 4 | 3 | 7 | 14 | 90°-30-1 | 90°-30-2 |
| 32 | 40 | 152 x 152 | 4 | 3 | 6 | 12 | 90°-32-1 | 90°-32-2 |
| 35 | 43 | 152 x 152 | 4 | 3 | 6 | 12 | 90°-35-1 | 90°-35-2 |
| 38 | 46 | 152 x 152 | 4 | 3 | 6 | 12 | 90°-38-1 | 90°-38-2 |
| 41 | 49 | 152 x 152 | 4 | 3 | 6 | 12 | 90°-41-1 | 90°-41-2 |
| 45 | 53 | 152 x 152 | 4 | 4 | 5 | 10 | 90°-45-1 | 90°-45-2 |
| 48 | 56 | 152 x 152 | 4 | 4 | 5 | 10 | 90°-48-1 | 90°-48-2 |
| 51 | 59 | 152 x 152 | 4 | 4 | 4.5 | 9 | 90°-51-1 | 90°-51-2 |
| 54 | 62 | 152 x 152 | 4 | 4 | 4.5 | 9 | 90°-54-1 | 90°-54-2 |
| 55 | 63 | 152 x 152 | 4 | 4 | 4.5 | 9 | 90°-55-1 | 90°-55-2 |
| 57 | 65 | 152 x 152 | 4 | 4 | 4 | 8 | 90°-57-1 | 90°-57-2 |
| 60 | 68 | 152 x 152 | 4 | 4 | 4 | 8 | 90°-60-1 | 90°-60-2 |
| 63 | 71 | 152 x 152 | 4 | 4 | 4 | 8 | 90°-63-1 | 90°-63-2 |
| 64 | 72 | 152 x 152 | 4 | 4 | 4 | 8 | 90°-64-1 | 90°-64-2 |
| 65 | 73 | 152 x 152 | 4 | 4 | 4 | 8 | 90°-65-1 | 90°-65-2 |
| 67 | 77 | 152 x 152 | 5 | 4 | 4 | 8 | 90°-67-1 | 90°-67-2 |
| 70 | 80 | 152 x 152 | 5 | 4 | 4 | 8 | 90°-70-1 | 90°-70-2 |
| 76 | 86 | 152 x 152 | 5 | 4 | 4 | 8 | 90°-76-1 | 90°-76-2 |
| 80 | 90 | 152 x 152 | 5 | 4 | 3.5 | 7 | 90°-80-1 | 90°-80-2 |
| 83 | 93 | 152 x 152 | 5 | 4 | 2.5 | 5 | 90°-83-1 | 90°-83-2 |
| 85 | 95 | 152 x 152 | 5 | 4 | 2.5 | 5 | 90°-85-1 | 90°-85-2 |
| 89 | 99 | 152 x 152 | 5 | 4 | 1.5 | 3 | 90°-89-1 | 90°-89-2 |
| 90 | 100 | 152 x 152 | 5 | 4 | 1.5 | 3 | 90°-90-1 | 90°-90-2 |
| 102 | 112 | 152 x 152 | 5 | 4 | 1.5 | 3 | 90°-102-1 | 90°-102-2 |

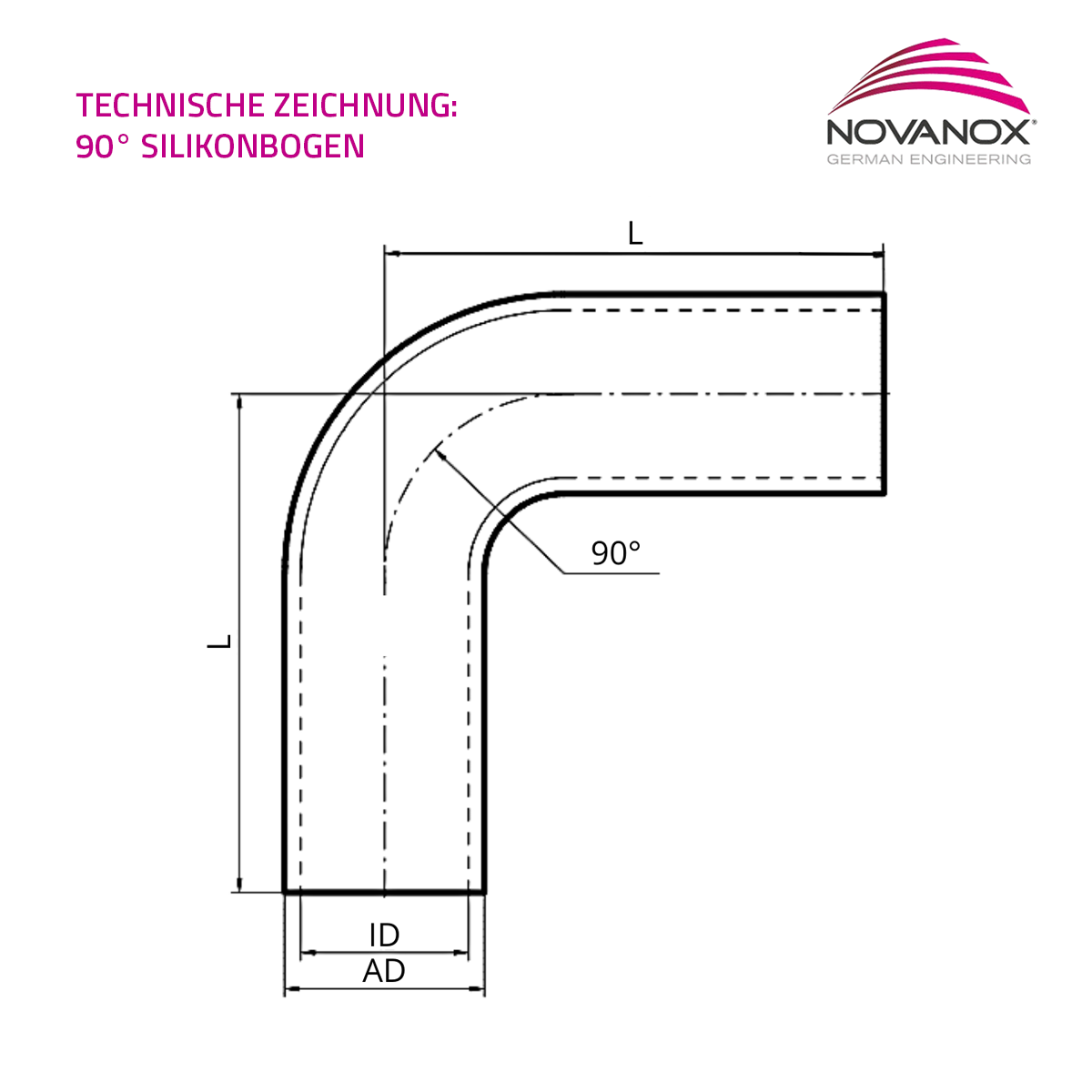

Technische Zeichnung ▼
