- Produkt: 45° Aluminiumbogen aus hochwertigem Aluminium
- Material / Aufbau: Aluminium (AlCu4PBMgMn), Wandstärke 2 mm
- Varianten: viele Außendurchmesser (Ø 25–102 mm), Schenkellänge 150 mm
- Temperaturbereich: ca. -40 °C bis +220 °C
- Betriebsdruck: bis zu 4 Bar
- Oberfläche: Poliert, Glänzend – Farbe: Aluminium (Silber)
Artikelbeschreibung ▼
Die NovaNox® 45° Aluminium Rohrbögen sind hochpräzise gefertigte Komponenten aus erstklassigem Aluminium (AlCu4PBMgMn), die sich durch ihre exzellente Qualität und Vielseitigkeit auszeichnen. Mit einem Außendurchmesser von 25 mm bis 102 mm und einer Schenkellänge von 150 × 150 mm bieten diese Rohrbögen eine breite Palette von Anwendungsmöglichkeiten und erfüllen höchste industrielle Standards.
Material und Abmessungen: Die Rohrbögen bestehen aus hochwertigem Aluminium (AlCu4PBMgMn), einem Material, das für seine herausragende Festigkeit, Haltbarkeit und Korrosionsbeständigkeit bekannt ist. Mit einer Materialstärke von 2 mm und einem Betriebsdruck von bis zu 4 Bar gewährleisten diese Rohrbögen eine robuste Konstruktion, die den Anforderungen anspruchsvoller Anwendungen gerecht wird.
- Hochpräzise Fertigung aus Aluminium (AlCu4PBMgMn)

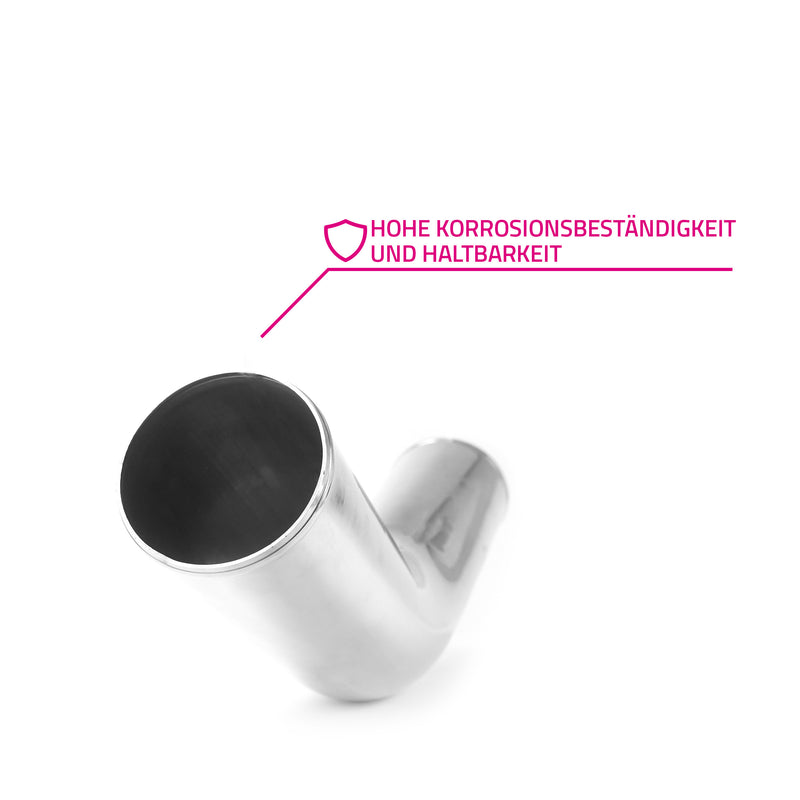

- Hervorragende Korrosionsbeständigkeit
- Leichtbauweise bei hoher Festigkeit
- Polierte, glänzende Oberfläche
- Temperaturbeständig von -40 °C bis +220 °C
- Streckgrenze 250 N/mm², Zugfestigkeit 370 N/mm²
- Luft- und Raumfahrt: Leichtbauweise und Beständigkeit gegenüber extremen Bedingungen
- Automobilindustrie: Effizienter Transport von Flüssigkeiten und Gasen in der Fahrzeugkonstruktion
- Maschinenbau: Reibungslose und zuverlässige Leitungsführung in industriellen Anlagen
- Energieindustrie: Zuverlässige Komponente für den sicheren Transport von Medien
- 1× NovaNox® 45° Aluminiumbogen in der gewählten Variante (Außendurchmesser)

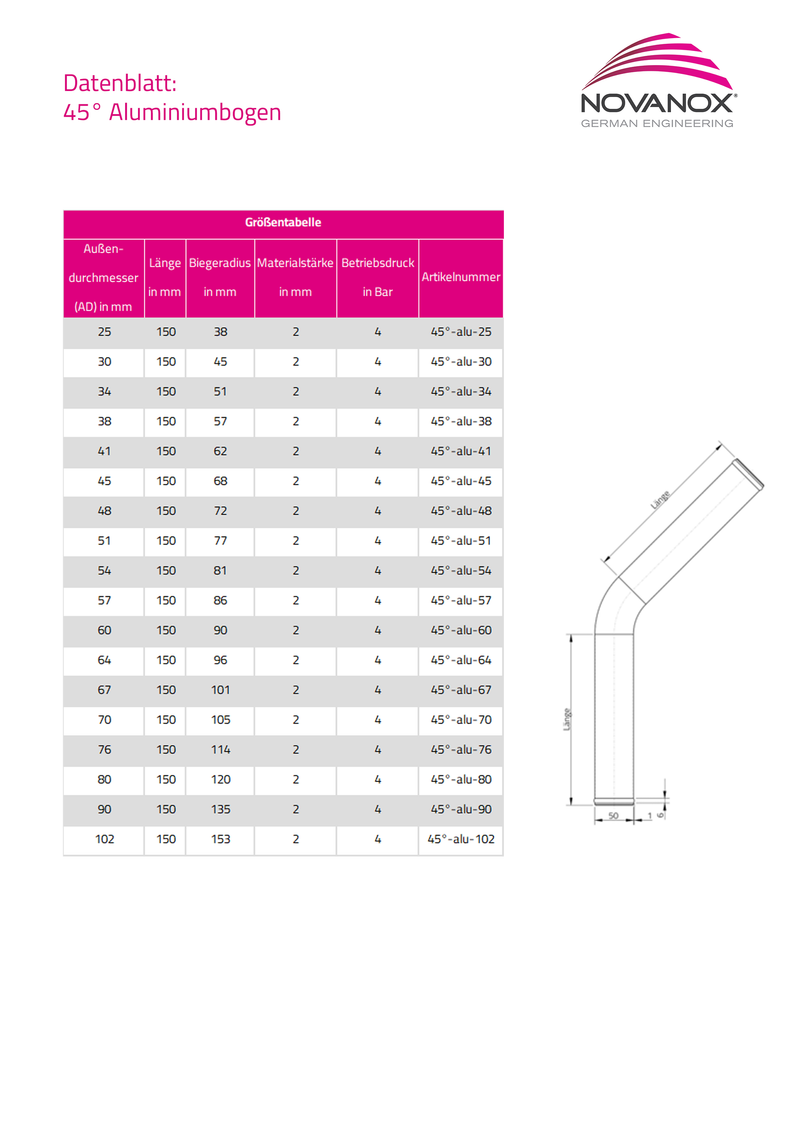

Datenblatt ▼
| Größentabelle | |||||
|---|---|---|---|---|---|
| Außen-durchmesser (AD) in mm | Länge in mm | Biegeradius in mm | Materialstärke in mm | Betriebsdruck in Bar | Artikelnummer |
| 25 | 150 | 38 | 2 | 4 | 45°-alu-25 |
| 30 | 150 | 45 | 2 | 4 | 45°-alu-30 |
| 34 | 150 | 51 | 2 | 4 | 45°-alu-34 |
| 38 | 150 | 57 | 2 | 4 | 45°-alu-38 |
| 41 | 150 | 62 | 2 | 4 | 45°-alu-41 |
| 45 | 150 | 68 | 2 | 4 | 45°-alu-45 |
| 48 | 150 | 72 | 2 | 4 | 45°-alu-48 |
| 51 | 150 | 77 | 2 | 4 | 45°-alu-51 |
| 54 | 150 | 81 | 2 | 4 | 45°-alu-54 |
| 57 | 150 | 86 | 2 | 4 | 45°-alu-57 |
| 60 | 150 | 90 | 2 | 4 | 45°-alu-60 |
| 64 | 150 | 96 | 2 | 4 | 45°-alu-64 |
| 67 | 150 | 101 | 2 | 4 | 45°-alu-67 |
| 70 | 150 | 105 | 2 | 4 | 45°-alu-70 |
| 76 | 150 | 114 | 2 | 4 | 45°-alu-76 |
| 80 | 150 | 120 | 2 | 4 | 45°-alu-80 |
| 90 | 150 | 135 | 2 | 4 | 45°-alu-90 |
| 102 | 150 | 153 | 2 | 4 | 45°-alu-102 |

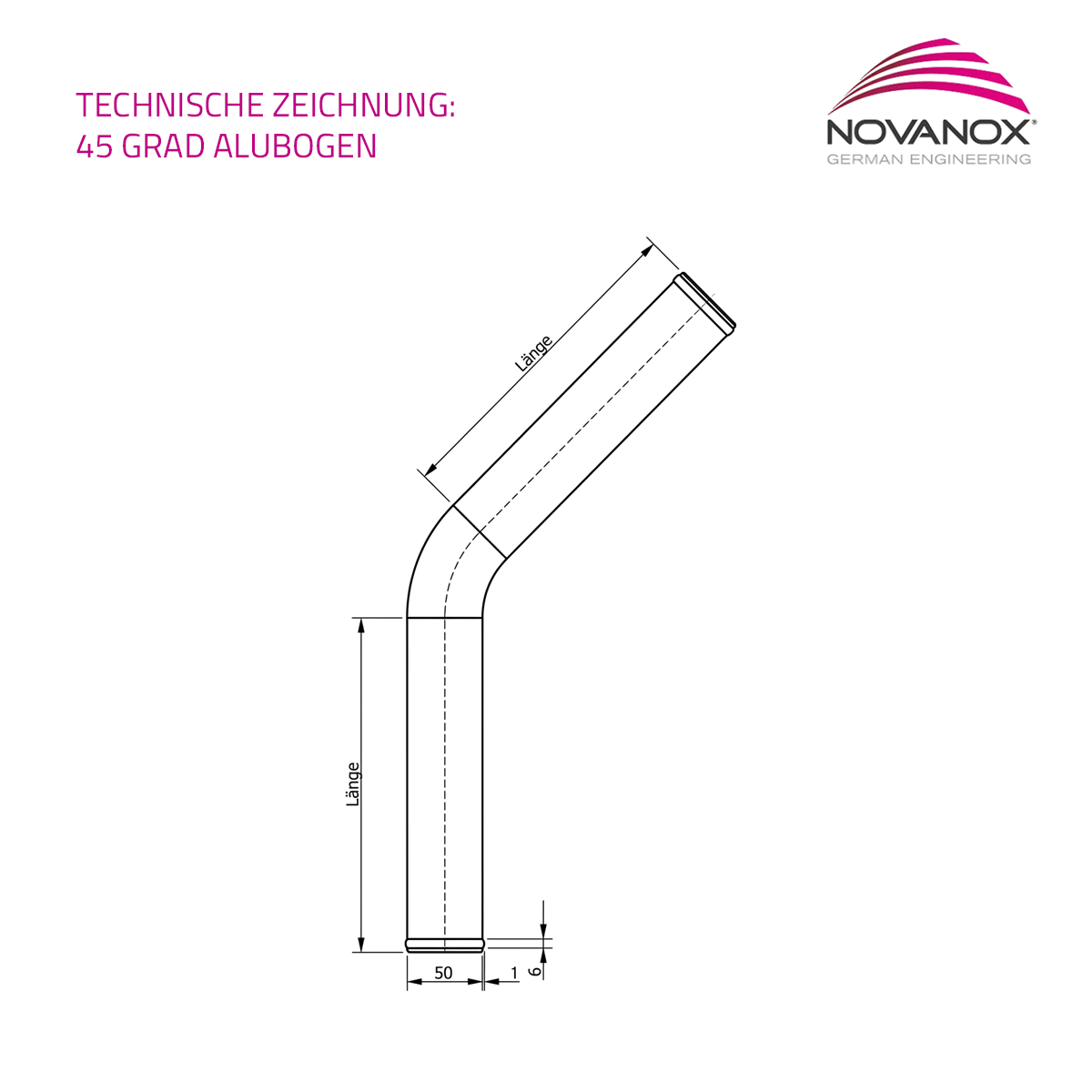

Technische Zeichnung ▼
