Material: Band, Sattel, Gehäuse und Federpaket aus CrNi-Stahl; Schraube verzinkt (Cr VI-frei)
Bandbreite: 15,8 mm
Ausführung: Gefederte Schneckengewindeschelle mit Bandperforationsabdeckung
Betriebsanzugsmoment: bis zu 12 Nm
Bruchmoment: > 16 Nm
Schlüsselweite Typ HKF: SW 10 mm, Bandkanten arrondiert
Anwendung: Fahrzeugbau, Industrie und Anlagenbau – insbesondere im Ladeluftbereich
Artikelbeschreibung▼

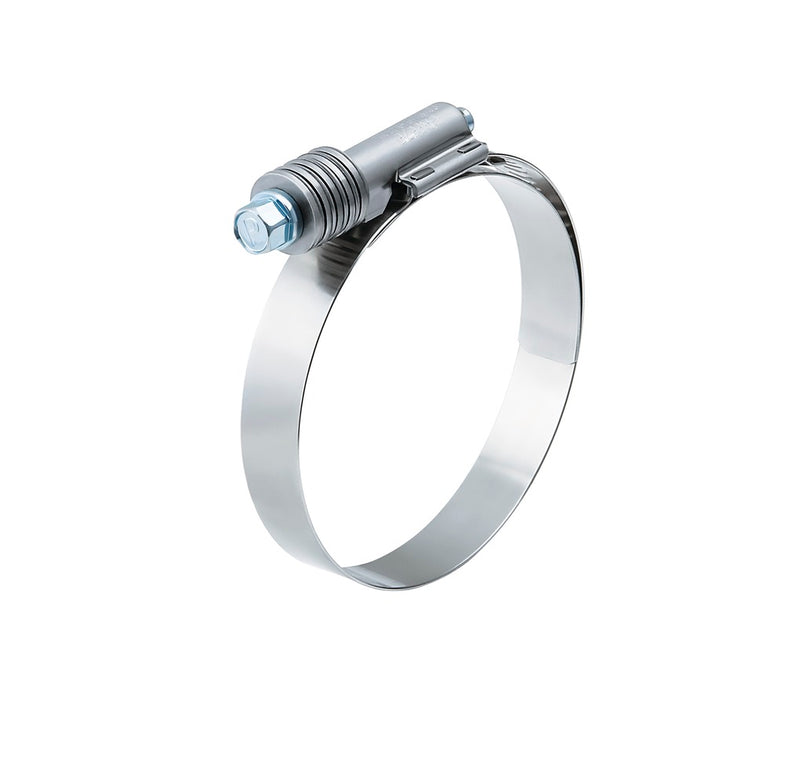

Die BREEZE HKF Hochleistungs-Schneckengewindeschelle ist die ideale Lösung für anspruchsvolle Verbindungen bei höchsten Beanspruchungen in Industrie, Fahrzeug- und Anlagenbau. Die 15,8 mm breite, gefederte Schelle ist speziell für den Einsatz unter hohen Druck- und Temperaturwechseln konzipiert – beispielsweise im Ladeluftbereich.
Dank ihrer robusten Konstruktion aus CrNi-Stahl (Band, Sattel, Gehäuse und Federpaket) und der verzinkten Schraube (Cr VI-frei) bietet die BREEZE HKF maximale Zuverlässigkeit und Korrosionsbeständigkeit. Das integrierte Federpaket dämpft Schwingungsbeanspruchungen an starren Verbindungen und dient als Längenausgleich bei Wärmeausdehnungen oder Schlauchsetzeffekten.
Produktvorteile
Hohe Bandzugkräfte – vergleichbar mit T-Bolzen-Schellen
Großer Verstellbereich – typisch für Schneckengewindeschellen
Integriertes Federpaket – dämpft Schwingungen und gleicht Wärmeausdehnungen aus
Bandperforationsabdeckung – schützt den Schlauch vor Beschädigung
Arrondierte Bandkanten (Typ HKF) – reduziert Verletzungsrisiko und Materialverschleiß
Gestanzte Bandperforation für präzisen und gleichmäßigen Sitz
Schraube verzinkt (Cr VI-frei) – umweltfreundlich und korrosionsbeständig
Geeignet für höchste Beanspruchungen mit hohen Druck- und Temperaturwechseln
Anwendungsbereiche
Fahrzeugbau und Nutzfahrzeugbau
Industrie und Anlagenbau
Ladeluftbereich und Turboladersysteme
Überall dort, wo höchste Beanspruchungen mit Druck- und Temperaturwechseln auftreten
Lieferumfang
BREEZE HKF Hochleistungs-Schneckengewindeschelle in der gewählten Variante (Spannbereich)
