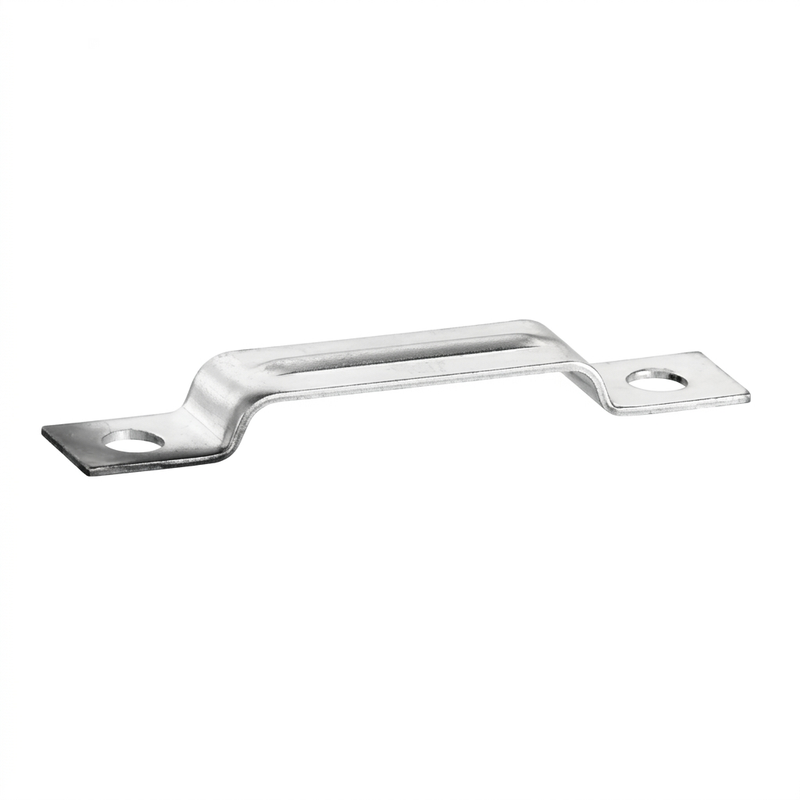

- Produkt: NORMAFIX® BS Befestigungsschelle
- Typ: BSL Typ 512 nach DIN 72573 – Leichte Baureihe für 6 Leitungen
- Material: W1 – dickschichtpassiviert
- Bandbreite: 10 mm
- Materialstärke: 1 mm
- Durchmesserbereiche: ø 4 mm bis ø 10 mm (6 Varianten)
- Bestellzeichen: BSL 6 x ø DIN 72573
- Anwendung: Schnelle und sichere Montage von sechs Rohren, Kabeln oder Kabelschutzrohren an Baukörpern
Artikelbeschreibung ▼

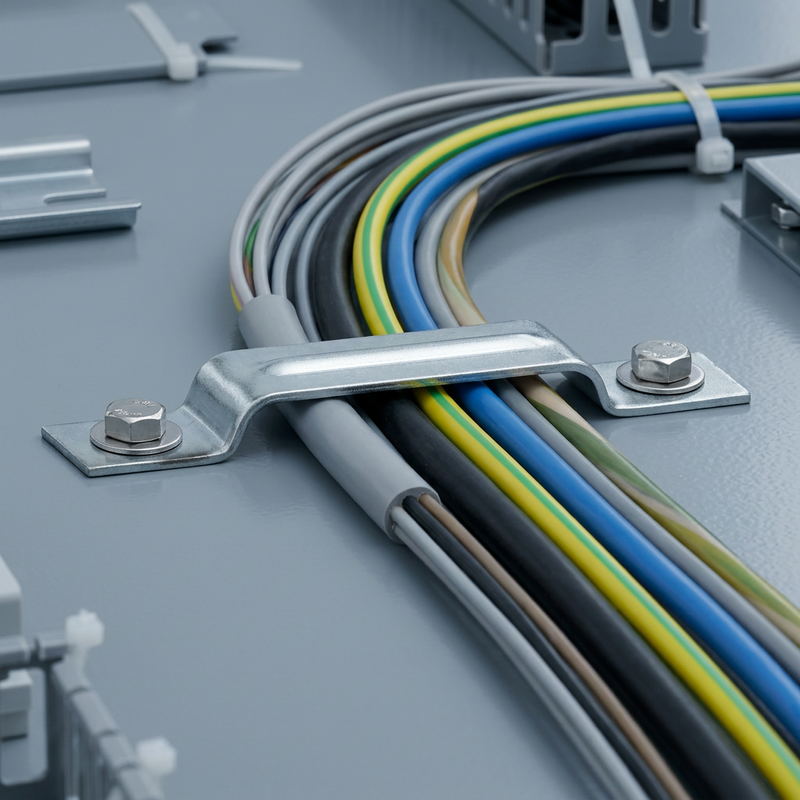

Die NORMAFIX® BS Befestigungsschelle ist die zuverlässige Lösung für die schnelle und einfache Montage von sechs Rohren, Kabeln oder Kabelschutzrohren an Baukörpern. Als Befestigungsschelle der leichten Baureihe (BSL) nach DIN 72573 überzeugt sie durch ihre stabile Bandausführung und genaue Passform für eine einfache und sichere Halterung der zu fixierenden Teile.
Dank ihrer robusten Konstruktion und hochwertigen Verarbeitung aus dickschichtpassiviertem W1-Material eignet sich die Befestigungsschelle optimal für alle Industriebereiche, in denen eine preiswerte und sichere Montage erforderlich ist. Die Schelle ist normgerecht nach DIN 72573 gefertigt und gewährleistet zuverlässigen Halt auch unter anspruchsvollen Bedingungen.
- Stabile Bandausführung – für genaue Passform und sicheren Halt
- Einfache und sichere Halterung von sechs Leitungen gleichzeitig
- Normgerechte Ausführung nach DIN 72573 für standardisierte Anwendungen
- Dickschichtpassiviert – erhöhter Korrosionsschutz
- Leichte Baureihe (BSL) – kompakte und gewichtsoptimierte Konstruktion
- Platzsparende Sechsfachmontage – sechs Leitungen mit einer Schelle befestigen
- Preiswerte Lösung für industrielle Befestigungsaufgaben
- Einfache Montage an Baukörpern mit Standardwerkzeug
- Befestigung von sechs Rohren, Kabeln oder Kabelschutzrohren an Baukörpern
- Fahrzeugbau und Nutzfahrzeugtechnik
- Maschinenbau und Industrieanlagen
- Überall dort, wo eine preiswerte und sichere Sechsfachmontage erforderlich ist
- NORMAFIX® BS Befestigungsschelle BSL Typ 512 nach DIN 72573 für 6 Leitungen in der gewählten Variante (Durchmesser)
Technische Daten ▼
| NORMAFIX® BS – BSL Typ 512 nach DIN 72573 für 6 Leitungen | |||||
|---|---|---|---|---|---|
| Durchmesser ø (mm) | l1 (mm) | l2 (mm) | Bandbreite b (mm) | Bohrung d (mm) | Mat.-stärke s (mm) |
| 4 | 52 | 40 | 10 | 4,8 | 1 |
| 5 | 58 | 46 | 10 | 4,8 | 1 |
| 6 | 64 | 52 | 10 | 4,8 | 1 |
| 7 | 72 | 60 | 10 | 4,8 | 1 |
| 8 | 76 | 64 | 10 | 4,8 | 1 |
| 10 | 90 | 78 | 10 | 4,8 | 1 |
