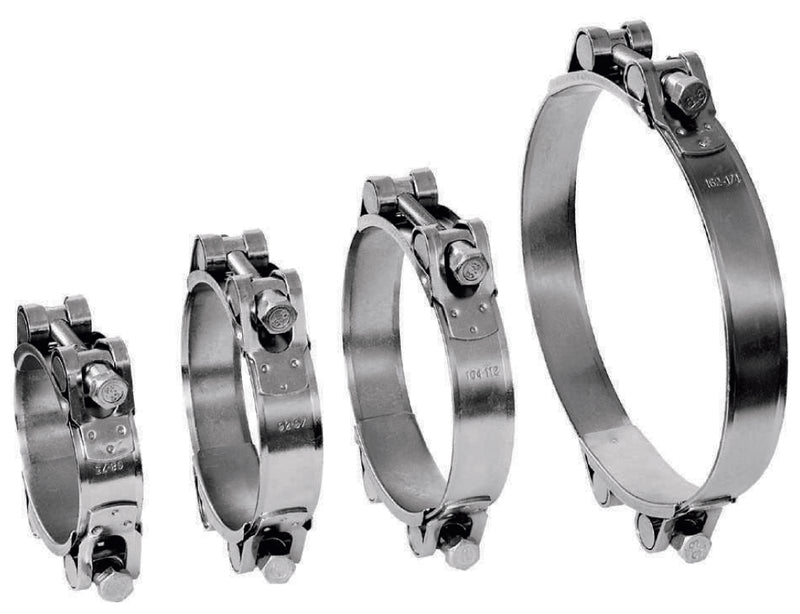

- Produkt: GEMI Gelenkbolzenschelle GBS 2-teilig
- Material: Verzinkt (verz.) oder Edelstahl (Inox)
- Spannbereiche: 40–48 mm bis 445–465 mm
- Bandbreiten: 20 mm, 25 mm, 30 mm
- Schrauben: M6, M8 oder M10 (je nach Bandbreite)
- Ausführung: 2-teilig, punktgeschweißt mit Vollbolzen
- Anwendung: Saug- & Druckluftschläuche mit hohen Härtegraden sowie Kunststoff- oder Stahleinlagen
Artikelbeschreibung ▼
Die GEMI Gelenkbolzenschelle GBS 2-teilig ist die ideale Lösung für anspruchsvolle Befestigungen von Saug- und Druckluftschläuchen mit hohen Härtegraden sowie Kunststoff- oder Stahleinlagen. Als leistungsstarke Schlauchschelle überzeugt sie durch außergewöhnlich hohe Bandzugkräfte und maximale Sicherheit auch unter extremen Bedingungen.
Dank ihrer robusten, punktgeschweißten Konstruktion mit Vollbolzen eignet sich die Gelenkbolzenschelle optimal für Anwendungen im Nutzfahrzeugbau, in der Industrie sowie in anspruchsvollen technischen Umgebungen. Die Montage ist mühelos mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen möglich. Lieferbar in verzinkter Ausführung sowie als Edelstahlvariante (Inox).
- Extrem hohe Bandzugkräfte – optimal für Schläuche mit hohen Shorehärten
- Punktgeschweißte Konstruktion mit Vollbolzen – für maximale Stabilität
- Zwei Materialvarianten – verzinkt (verz.) oder Edelstahl (Inox)
- Breites Spannbereichsspektrum – von 40–48 mm bis 445–465 mm
- Drei Bandbreiten – 20 mm, 25 mm und 30 mm verfügbar
- Geeignet für Schläuche mit Kunststoff- oder Stahleinlagen
- Einfache Montage mit manuellen, pneumatischen oder elektrischen Werkzeugen
- 2-teilige Ausführung für einfache Handhabung und Montage
- Nutzfahrzeugbau und Sonderfahrzeugbau
- Maschinenbau und Industrieanlagen
- Befestigung von Saug- und Druckluftschläuchen mit Stahl- oder Kunststoffeinlagen
- Überall dort, wo hochbelastbare Schlauchverbindungen erforderlich sind
- GEMI Gelenkbolzenschelle GBS 2-teilig in der gewählten Variante (Spannbereich & Bandbreite)
Technische Daten ▼
| Technisches Datenblatt GEMI GBS 2-tlg. | ||||
|---|---|---|---|---|
| Bandbreite (mm) | Schraube | Band verz. | Band Inox | Screw and Tube |
| 20 | M6 | 20x1,0 | 20x1,0 | M6x50 Tube 7mm / M6x55 Tube 12mm |
| 25 | M8 | 25x1,5 | 25x1,2 | M8x70 Tube 9mm / M8x80 Tube 9mm |
| 25 (groß) | M8 | 25x1,8 | 25x1,5 | M8x80 Tube 9mm |
| 30 | M10 | 30x1,8 | 30x1,8 | M10x70 Tube 9mm / M10x80 Tube 12mm / M10x90 Tube 15mm |
| Spannbereiche & Bandbreiten im Überblick | ||
|---|---|---|
| Spannbereich (mm) | Bandbreite (mm) | Schraube |
| 40–48 | 20 | M6 |
| 48–56 | 20 | M6 |
| 56–64 | 20 | M6 |
| 64–72 | 20 | M6 |
| 72–80 | 20 | M6 |
| 80–88 | 20 | M6 |
| 88–96 | 20 | M6 |
| 96–104 | 20 | M6 |
| 104–112 | 20 | M6 |
| 112–120 | 20 | M6 |
| 120–128 | 20 | M6 |
| 128–136 | 20 | M6 |
| 136–146 | 20 | M6 |
| 146–156 | 20 | M6 |
| 156–166 | 20 | M6 |
| 166–176 | 20 | M6 |
| 176–186 | 20 | M6 |
| 186–196 | 20 | M6 |
| 196–206 | 20 | M6 |
| 206–216 | 20 | M6 |
| 216–226 | 20 | M6 |
| 80–95 | 25 | M8 |
| 95–110 | 25 | M8 |
| 110–125 | 25 | M8 |
| 125–140 | 25 | M8 |
| 140–155 | 25 | M8 |
| 155–170 | 25 | M8 |
| 170–185 | 25 | M8 |
| 185–205 | 25 | M8 |
| 205–225 | 25 | M8 |
| 225–245 | 25 | M8 |
| 245–265 | 25 | M8 |
| 265–285 | 25 | M8 |
| 285–305 | 25 | M8 |
| 305–325 | 25 | M8 |
| 325–345 | 25 | M8 |
| 345–365 | 25 | M8 |
| 365–385 | 25 | M8 |
| 385–405 | 25 | M8 |
| 405–425 | 25 | M8 |
| 425–445 | 25 | M8 |
| 445–465 | 25 | M8 |
| 80–95 | 30 | M10 |
| 95–110 | 30 | M10 |
| 110–125 | 30 | M10 |
| 125–140 | 30 | M10 |
| 140–155 | 30 | M10 |
| 155–170 | 30 | M10 |
| 170–185 | 30 | M10 |
| 185–205 | 30 | M10 |
| 205–225 | 30 | M10 |
| 225–245 | 30 | M10 |
| 245–265 | 30 | M10 |
| 265–285 | 30 | M10 |
| 285–305 | 30 | M10 |
| 305–325 | 30 | M10 |
| 325–345 | 30 | M10 |
| 345–365 | 30 | M10 |
| 365–385 | 30 | M10 |
| 385–405 | 30 | M10 |
| 405–425 | 30 | M10 |
| 425–445 | 30 | M10 |
| 445–465 | 30 | M10 |
