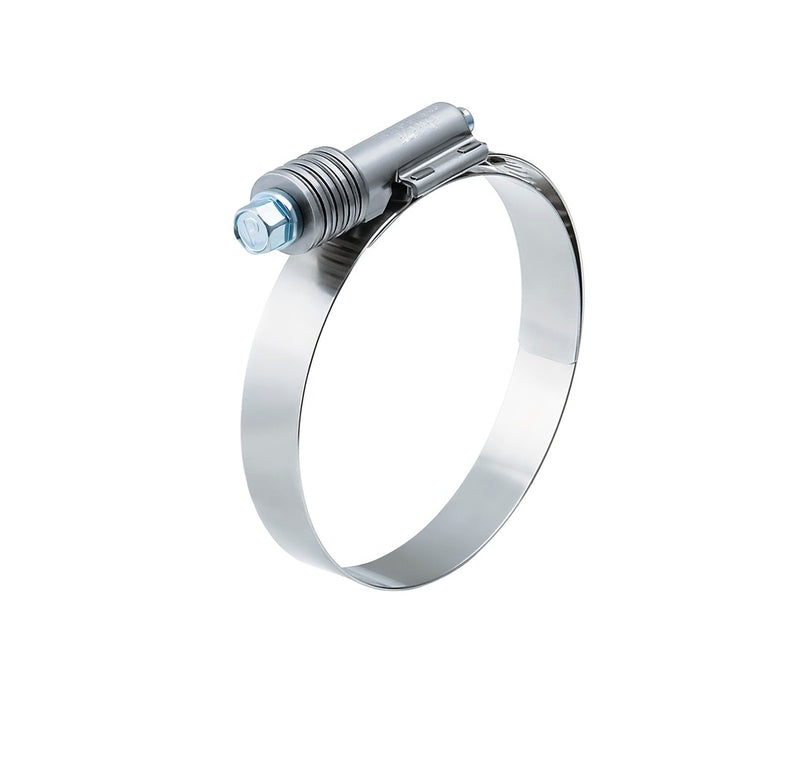

- Produkt: BREEZE HKF Hochleistungs-Schneckengewindeschelle
- Material: Band, Sattel, Gehäuse und Federpaket aus CrNi-Stahl; Schraube verzinkt (Cr VI-frei)
- Bandbreite: 15,8 mm
- Ausführung: Gefederte Schneckengewindeschelle mit Bandperforationsabdeckung
- Betriebsanzugsmoment: bis zu 12 Nm
- Bruchmoment: > 16 Nm
- Schlüsselweite Typ HKF: SW 10 mm, Bandkanten arrondiert
- Anwendung: Fahrzeugbau, Industrie und Anlagenbau – insbesondere im Ladeluftbereich
Artikelbeschreibung ▼
Die BREEZE HKF Hochleistungs-Schneckengewindeschelle ist die ideale Lösung für anspruchsvolle Verbindungen bei höchsten Beanspruchungen in Industrie, Fahrzeug- und Anlagenbau. Die 15,8 mm breite, gefederte Schelle ist speziell für den Einsatz unter hohen Druck- und Temperaturwechseln konzipiert – beispielsweise im Ladeluftbereich.
Dank ihrer robusten Konstruktion aus CrNi-Stahl (Band, Sattel, Gehäuse und Federpaket) und der verzinkten Schraube (Cr VI-frei) bietet die BREEZE HKF maximale Zuverlässigkeit und Korrosionsbeständigkeit. Das integrierte Federpaket dämpft Schwingungsbeanspruchungen an starren Verbindungen und dient als Längenausgleich bei Wärmeausdehnungen oder Schlauchsetzeffekten.
- Hohe Bandzugkräfte – vergleichbar mit T-Bolzen-Schellen
- Großer Verstellbereich – typisch für Schneckengewindeschellen
- Integriertes Federpaket – dämpft Schwingungen und gleicht Wärmeausdehnungen aus
- Bandperforationsabdeckung – schützt den Schlauch vor Beschädigung
- Arrondierte Bandkanten (Typ HKF) – reduziert Verletzungsrisiko und Materialverschleiß
- Gestanzte Bandperforation für präzisen und gleichmäßigen Sitz
- Schraube verzinkt (Cr VI-frei) – umweltfreundlich und korrosionsbeständig
- Geeignet für höchste Beanspruchungen mit hohen Druck- und Temperaturwechseln
- Fahrzeugbau und Nutzfahrzeugbau
- Industrie und Anlagenbau
- Ladeluftbereich und Turboladersysteme
- Überall dort, wo höchste Beanspruchungen mit Druck- und Temperaturwechseln auftreten
- BREEZE HKF Hochleistungs-Schneckengewindeschelle in der gewählten Variante (Spannbereich)
Technische Daten ▼
| Technische Daten BREEZE HKF Hochleistungs-Schneckengewindeschelle | ||||
|---|---|---|---|---|
| Bandbreite (mm) | Betriebsanzugsmoment | Bruchmoment | Schlüsselweite | Material |
| 15,8 | bis 12 Nm | > 16 Nm | SW 10 mm | CrNi-Stahl (Band, Sattel, Gehäuse, Federpaket); Schraube verzinkt (Cr VI-frei) |
| Ausführungsmerkmale im Überblick | ||
|---|---|---|
| Merkmal | Typ CT | Typ HKF |
| Schlüsselweite | SW 3/8" | SW 10 mm |
| Bandkanten | Standard | Arrondiert |
| Bandbreite | 15,8 mm | 15,8 mm |
| Bandperforation | Gestanzt, mit Abdeckung | |
| Federpaket | Ja – CrNi-Stahl | |
| Ausführung | Gefederte Schneckengewindeschelle | |
