Kurz & wichtig
- Produkt: 45° Silikon-Reduzierbogen / Reduzierer
- Material / Aufbau: Silikon mit Polyesterverstärkung (Gewebeeinlage, 3–4-lagig)

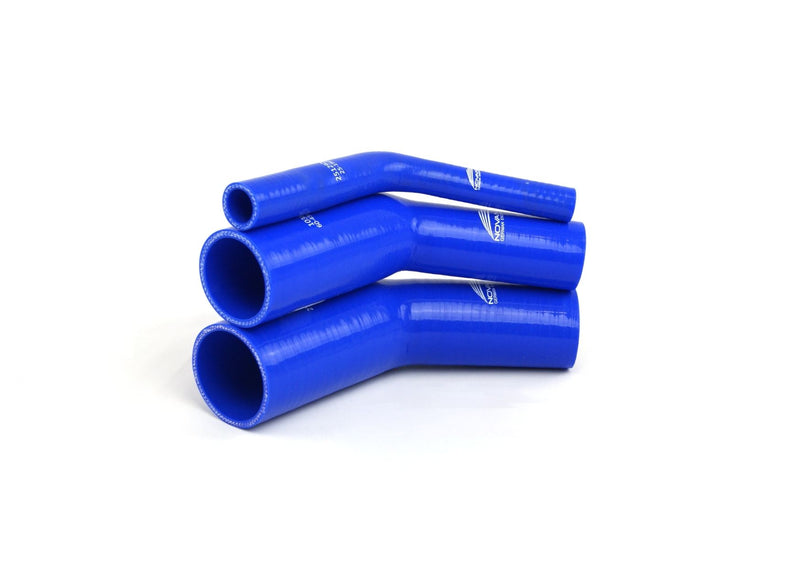

- Varianten: viele Durchmesser-Kombinationen (Ø groß → Ø klein) + Farbe wählbar (Schwarz / Blau)
- Temperaturbereich: ca. -50 °C bis +180 °C
- Beständigkeit (Auszug): UV, Wasser, Ozon, Sauerstoff sowie Ölspritzer
- Wichtige Einschränkung: kein Öldurchfluss (nicht für Öltransport geeignet)
Artikelbeschreibung ▼

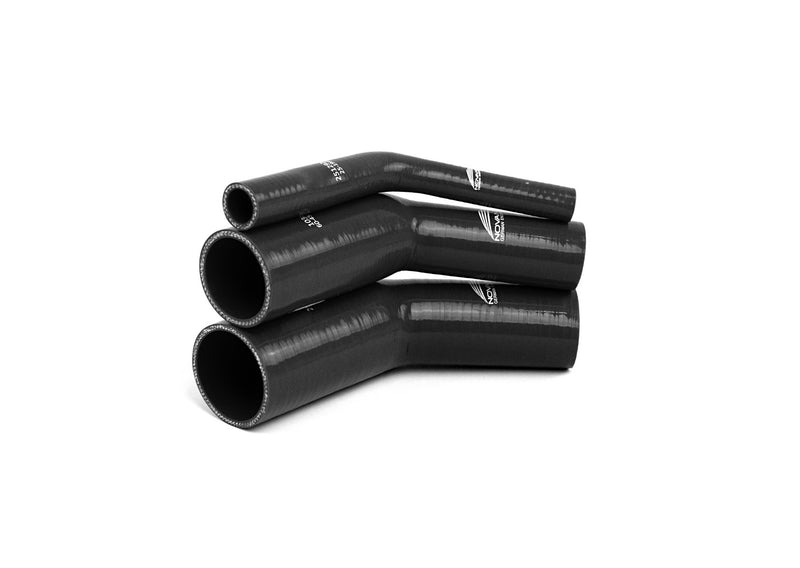

Der NovaNox® 45° Silikon-Reduzierbogen ist die praktische Lösung, wenn zwei unterschiedliche Schlauchdurchmesser sauber und flexibel verbunden werden sollen – z. B. im Motortuning, bei Turbomotoren, in Kühl- und Heizsystemen oder im Maschinenbau.
Durch die Polyester-Gewebeverstärkung (3–4-lagig) bleibt der Bogen formstabil und dennoch elastisch. Der Temperaturbereich liegt bei ca. -50 °C bis +180 °C.
Eigenschaften / Beständigkeit (Auszug)
- Elastisch bei hohen und niedrigen Temperaturen
- Wetter-, Alterungs- und feuchtigkeitsbeständig
- Beständig gegen UV, Wasser, Ozon, Sauerstoff
- Beständig gegen Ölspritzer (siehe Einschränkung unten)
Chemische Resistenz (typisch)
- Ultraviolette Strahlung (UV)
- Verdünnte Säuren und Basen (Laugen)
- Warmes und kaltes Wasser
- Glykol (Antifrost)
- Heiße Luft
- Ozon
Begrenzte Anwendbarkeit
- OAT (Organic Acid Technology) Antifrost-/Kühlflüssigkeiten auf Basis organischer Säuren
- Öle, Schmiermittel und Fette
!!! Wichtige Einschränkung !!!
Dieser Silikonbogen ist nicht für Öltransport / Öldurchfluss geeignet. Er ist beständig gegen Ölspritzer, erlaubt jedoch keinen Öldurchfluss. Bitte nicht in Anwendungen verwenden, bei denen Öl durch den Schlauch geführt werden soll.
Dieser Silikonbogen ist nicht für Öltransport / Öldurchfluss geeignet. Er ist beständig gegen Ölspritzer, erlaubt jedoch keinen Öldurchfluss. Bitte nicht in Anwendungen verwenden, bei denen Öl durch den Schlauch geführt werden soll.
Lieferumfang
- 1× NovaNox® 45° Silikon-Reduzierbogen in der gewählten Variante (Reduzierung & Farbe)
45° Reduzierbogen Silikon, Silikonreduzierer, Silikonschlauch Reduzierung, Turbo Ladeluft, Kühlerschlauch, ID 19-102 mm, NovaNox

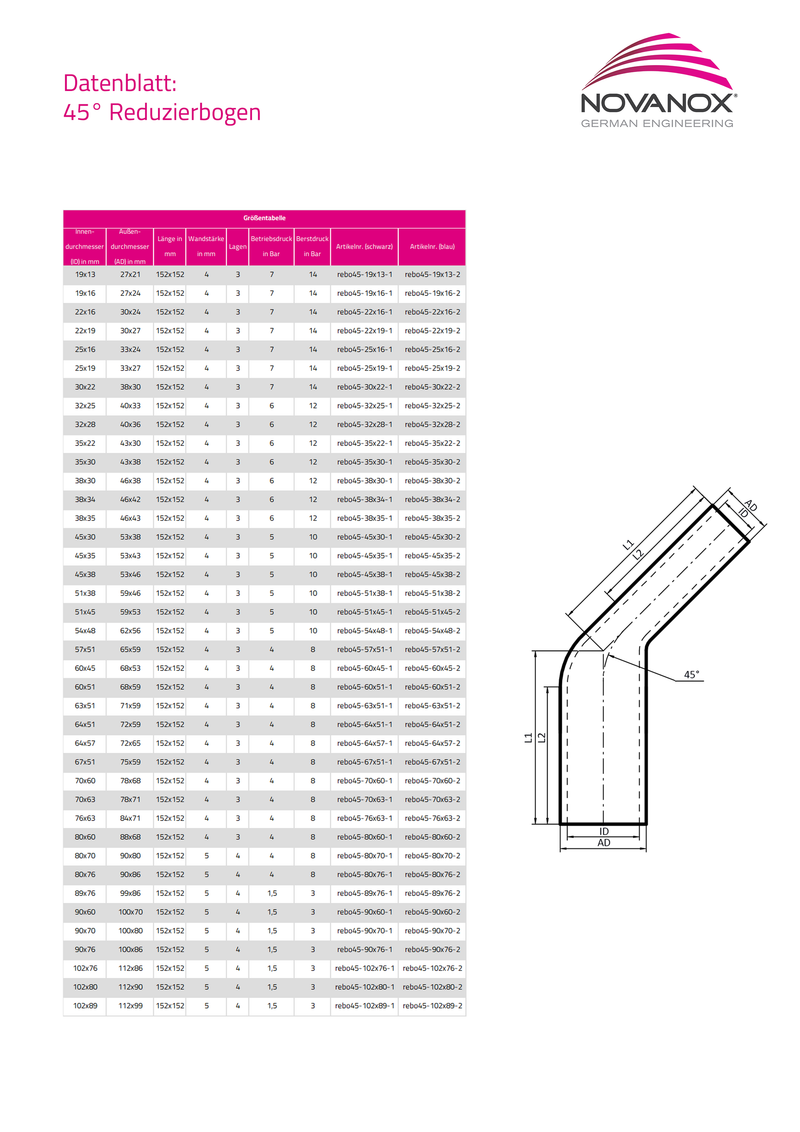

Datenblatt ▼
| Größentabelle | ||||||||
|---|---|---|---|---|---|---|---|---|
| Innen-durchmesser (ID) in mm | Außen-durchmesser (AD) in mm | Länge in mm | Wandstärke in mm | Lagen | Betriebsdruck in Bar | Berstdruck in Bar | Artikelnr. (schwarz) | Artikelnr. (blau) |
| 19x13 | 27x21 | 152x152 | 4 | 3 | 7 | 14 | rebo45-19x13-1 | rebo45-19x13-2 |
| 19x16 | 27x24 | 152x152 | 4 | 3 | 7 | 14 | rebo45-19x16-1 | rebo45-19x16-2 |
| 22x16 | 30x24 | 152x152 | 4 | 3 | 7 | 14 | rebo45-22x16-1 | rebo45-22x16-2 |
| 22x19 | 30x27 | 152x152 | 4 | 3 | 7 | 14 | rebo45-22x19-1 | rebo45-22x19-2 |
| 25x16 | 33x24 | 152x152 | 4 | 3 | 7 | 14 | rebo45-25x16-1 | rebo45-25x16-2 |
| 25x19 | 33x27 | 152x152 | 4 | 3 | 7 | 14 | rebo45-25x19-1 | rebo45-25x19-2 |
| 30x22 | 38x30 | 152x152 | 4 | 3 | 7 | 14 | rebo45-30x22-1 | rebo45-30x22-2 |
| 32x19 | 40x27 | 152x152 | 4 | 3 | 7 | 14 | rebo45-32x19-1 | rebo45-32x19-2 |
| 32x25 | 40x33 | 152x152 | 4 | 3 | 6 | 12 | rebo45-32x25-1 | rebo45-32x25-2 |
| 32x28 | 40x36 | 152x152 | 4 | 3 | 6 | 12 | rebo45-32x28-1 | rebo45-32x28-2 |
| 35x22 | 43x30 | 152x152 | 4 | 3 | 6 | 12 | rebo45-35x22-1 | rebo45-35x22-2 |
| 35x30 | 43x38 | 152x152 | 4 | 3 | 6 | 12 | rebo45-35x30-1 | rebo45-35x30-2 |
| 38x30 | 46x38 | 152x152 | 4 | 3 | 6 | 12 | rebo45-38x30-1 | rebo45-38x30-2 |
| 38x34 | 46x42 | 152x152 | 4 | 3 | 6 | 12 | rebo45-38x34-1 | rebo45-38x34-2 |
| 38x35 | 46x43 | 152x152 | 4 | 3 | 6 | 12 | rebo45-38x35-1 | rebo45-38x35-2 |
| 45x30 | 53x38 | 152x152 | 4 | 3 | 5 | 10 | rebo45-45x30-1 | rebo45-45x30-2 |
| 45x35 | 53x43 | 152x152 | 4 | 3 | 5 | 10 | rebo45-45x35-1 | rebo45-45x35-2 |
| 45x38 | 53x46 | 152x152 | 4 | 3 | 5 | 10 | rebo45-45x38-1 | rebo45-45x38-2 |
| 51x38 | 59x46 | 152x152 | 4 | 3 | 5 | 10 | rebo45-51x38-1 | rebo45-51x38-2 |
| 51x45 | 59x53 | 152x152 | 4 | 3 | 5 | 10 | rebo45-51x45-1 | rebo45-51x45-2 |
| 54x48 | 62x56 | 152x152 | 4 | 3 | 5 | 10 | rebo45-54x48-1 | rebo45-54x48-2 |
| 57x51 | 65x59 | 152x152 | 4 | 3 | 4 | 8 | rebo45-57x51-1 | rebo45-57x51-2 |
| 60x45 | 68x53 | 152x152 | 4 | 3 | 4 | 8 | rebo45-60x45-1 | rebo45-60x45-2 |
| 60x51 | 68x59 | 152x152 | 4 | 3 | 4 | 8 | rebo45-60x51-1 | rebo45-60x51-2 |
| 63x51 | 71x59 | 152x152 | 4 | 3 | 4 | 8 | rebo45-63x51-1 | rebo45-63x51-2 |
| 64x51 | 72x59 | 152x152 | 4 | 3 | 4 | 8 | rebo45-64x51-1 | rebo45-64x51-2 |
| 64x57 | 72x65 | 152x152 | 4 | 3 | 4 | 8 | rebo45-64x57-1 | rebo45-64x57-2 |
| 67x51 | 75x59 | 152x152 | 4 | 3 | 4 | 8 | rebo45-67x51-1 | rebo45-67x51-2 |
| 70x60 | 78x68 | 152x152 | 4 | 3 | 4 | 8 | rebo45-70x60-1 | rebo45-70x60-2 |
| 70x63 | 78x71 | 152x152 | 4 | 3 | 4 | 8 | rebo45-70x63-1 | rebo45-70x63-2 |
| 76x63 | 84x71 | 152x152 | 4 | 3 | 4 | 8 | rebo45-76x63-1 | rebo45-76x63-2 |
| 80x60 | 88x68 | 152x152 | 4 | 3 | 4 | 8 | rebo45-80x60-1 | rebo45-80x60-2 |
| 80x70 | 90x80 | 152x152 | 5 | 4 | 4 | 8 | rebo45-80x70-1 | rebo45-80x70-2 |
| 80x76 | 90x86 | 152x152 | 5 | 4 | 4 | 8 | rebo45-80x76-1 | rebo45-80x76-2 |
| 89x76 | 99x86 | 152x152 | 5 | 4 | 1.5 | 3 | rebo45-89x76-1 | rebo45-89x76-2 |
| 90x60 | 100x70 | 152x152 | 5 | 4 | 1.5 | 3 | rebo45-90x60-1 | rebo45-90x60-2 |
| 90x70 | 100x80 | 152x152 | 5 | 4 | 1.5 | 3 | rebo45-90x70-1 | rebo45-90x70-2 |
| 90x76 | 100x86 | 152x152 | 5 | 4 | 1.5 | 3 | rebo45-90x76-1 | rebo45-90x76-2 |
| 102x76 | 112x86 | 152x152 | 5 | 4 | 1.5 | 3 | rebo45-102x76-1 | rebo45-102x76-2 |
| 102x80 | 112x90 | 152x152 | 5 | 4 | 1.5 | 3 | rebo45-102x80-1 | rebo45-102x80-2 |
| 102x89 | 112x99 | 152x152 | 5 | 4 | 1.5 | 3 | rebo45-102x89-1 | rebo45-102x89-2 |
Technische Zeichnung ▼
