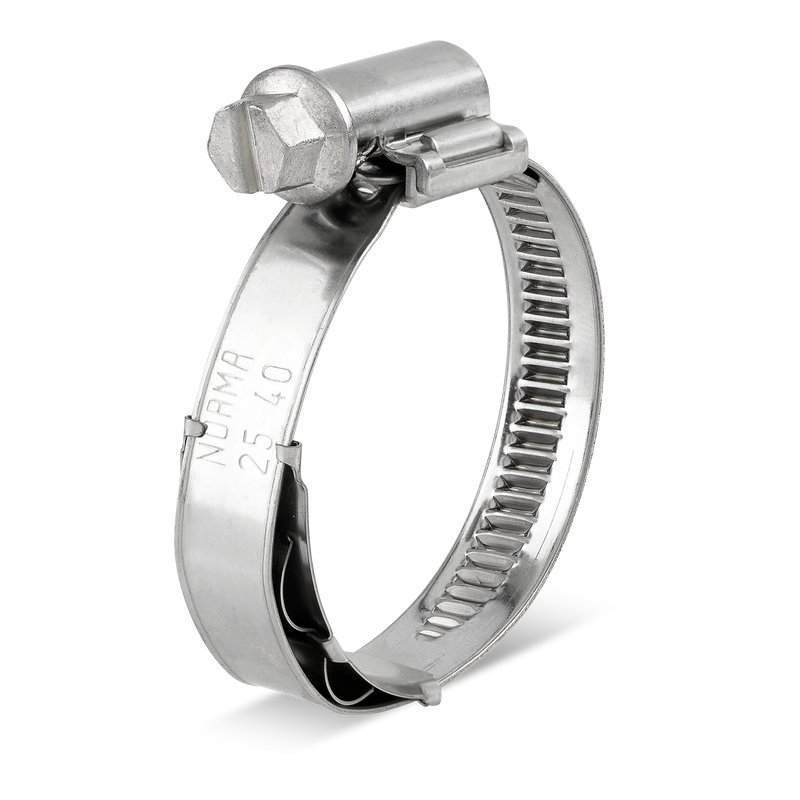

- Produkt: NORMACLAMP® TORRO® 9 C7 W2 Schneckengewinde-Schlauchschelle nach DIN 3017
- Material: W2 – korrosionsbeständiger Edelstahl (mind. 72 h Salzsprühtest)
- Bandbreite: 9 mm
- Spannbereiche im Sortiment: 8–16 mm bis 40–60 mm (7 Varianten)
- Stückzahl: 50 Stück im Sortiment
- Empfohlenes Anzugsmoment: 3 Nm (+0,5)
- Bruchdrehmoment: mind. 4,5 Nm
- Anwendung: Kühlwasser-, Kraftstoff-, Öl- und Schlauchleitungen in Industrie & Nutzfahrzeugbau
Artikelbeschreibung ▼
Die NORMACLAMP® TORRO® Schneckengewinde-Schlauchschelle nach DIN 3017 ist eine Mehrbereichsschlauchschelle, besonders geeignet für Anwendungen mit hoher mechanischer Belastung. Dank ständiger Weiterentwicklung ist sie nach wie vor der Maßstab für die moderne Schellenkonstruktion. Das wohl charakteristischste Merkmal der NORMACLAMP® TORRO® ist ihr asymmetrisches Gehäuse – daran kann man eine echte TORRO® sofort erkennen.
Das vorliegende Sortiment TORRO 9/50 St. C7 W2 enthält 50 Schellen in 7 verschiedenen Spannbereichen, gefertigt aus korrosionsbeständigem W2-Edelstahl mit durchgeprägter Bandinnenseite. Ideal für den professionellen Einsatz in Werkstatt, Industrie und Nutzfahrzeugbau.
- Asymmetrisches Gehäuse – verhindert das Wegkippen des Schellenkopfes beim Anziehen
- Verbesserte Gehäusekonstruktion – gleichmäßige Kraftverteilung und sichere Montage
- Schraubstützlager – Montagefreundlichkeit durch sichere Bandführung
- Kurzer Gehäusesattel – gleichmäßiger Anpressdruck für besseres Abdichtverhalten
- Durchgeprägte Bandinnenseite – optimale Schlauchschonung
- Material- und Spannbereichsprägung – Vorbeugung von Verwechslungen
- Hohe Bandzugkräfte – deutlich über Wettbewerbsprodukten und Vorgängermodell
- Chrom-VI-freie Beschichtung aller Verschlusskomponenten
- Kühlwasserverbindungen
- Drucklose und druckbeaufschlagte Kraftstoffleitungen und Entlüftungen
- Ölleitungen
- Schlauchverbindungen in der Nutzfahrzeugindustrie
- Verbindungen von Leitungen im Maschinenbau
- Leitungen in der Haushaltsgeräteindustrie
- Sortiment NORMACLAMP® TORRO® 9 C7 W2 – 50 Stück in 7 Spannbereichen:
Torro 8–16/9 C7 W2 (5 St.) | Torro 12–22/9 C7 W2 (8 St.) | Torro 16–27/9 C7 W2 (10 St.) | Torro 20–32/9 C7 W2 (5 St.) | Torro 25–40/9 C7 W2 (12 St.) | Torro 32–50/9 C7 W2 (5 St.) | Torro 40–60/9 C7 W2 (5 St.)
Technische Daten ▼
| Drehmomente NORMACLAMP® TORRO® 9 W2 | ||||
|---|---|---|---|---|
| Spannbereich (mm) | Empf. Anzugsmoment AD (Nm) | Leerlaufdrehmoment LD max (Nm) | Prüfdrehmoment PD (Nm) | Bruchdrehmoment BD min (Nm) |
| 8–16 | 2 +0,5 | 0,7 | 2,6 | 4 |
| 12–22 | 3 +0,5 | 0,7 | 4 | 4,5 |
| 16–27 | 3 +0,5 | 0,7 | 4 | 4,5 |
| 20–32 | 3 +0,5 | 0,7 | 4 | 4,5 |
| 25–40 | 3 +0,5 | 0,7 | 4 | 4,5 |
| 32–50 | 3 +0,5 | 0,7 | 4 | 4,5 |
| 40–60 | 3 +0,5 | 0,7 | 4 | 4,5 |
| Sortiment TORRO 9/50 St. C7 W2 – Spannbereiche im Überblick | ||
|---|---|---|
| Spannbereich (mm) | Bandbreite (mm) | Bezeichnung |
| 8–16 | 9 | Torro 8-16/9 C7 W2 |
| 12–22 | 9 | Torro 12-22/9 C7 W2 |
| 16–27 | 9 | Torro 16-27/9 C7 W2 |
| 20–32 | 9 | Torro 20-32/9 C7 W2 |
| 25–40 | 9 | Torro 25-40/9 C7 W2 |
| 32–50 | 9 | Torro 32-50/9 C7 W2 |
| 40–60 | 9 | Torro 40-60/9 C7 W2 |
| Korrosionsbeständigkeit nach Material | |
|---|---|
| Werkstoff | Korrosionsbeständigkeit im Salzsprühtest |
| W1 | Min. 144 h |
| W2 | Min. 72 h |
| W3 | Min. 200 h |
| W4 | Min. 240 h |
| W5 | Min. 400 h |
