- Produkt: SPIRABEL® SNT-A transparenter PVC-Spiralschlauch, antistatisch, Saug- und Druckschlauch
- Aufbau: Wand aus Weich-PVC (transparent), stoßfeste Hart-PVC-Spirale (weiß), leitfähige Kupferlitze
- Innendurchmesser: 40 mm, 50 mm und 60 mm
- Betriebsdruck: 6 bar bis 7,5 bar (je nach Dimension)
- Berstdruck: 18 bar bis 22,5 bar (je nach Dimension)
- Vakuum: 900 mbar
- Temperaturbereich: −15 °C bis +60 °C
- Leitfähigkeit: < 10⁶ Ω·m nach NF EN ISO 8031 – geeignet für Standorte nach ATEX-Richtlinie
- Phthalatfrei: < 0,1 %
- Lieferlängen: 25 m und 50 m
Artikelbeschreibung ▼

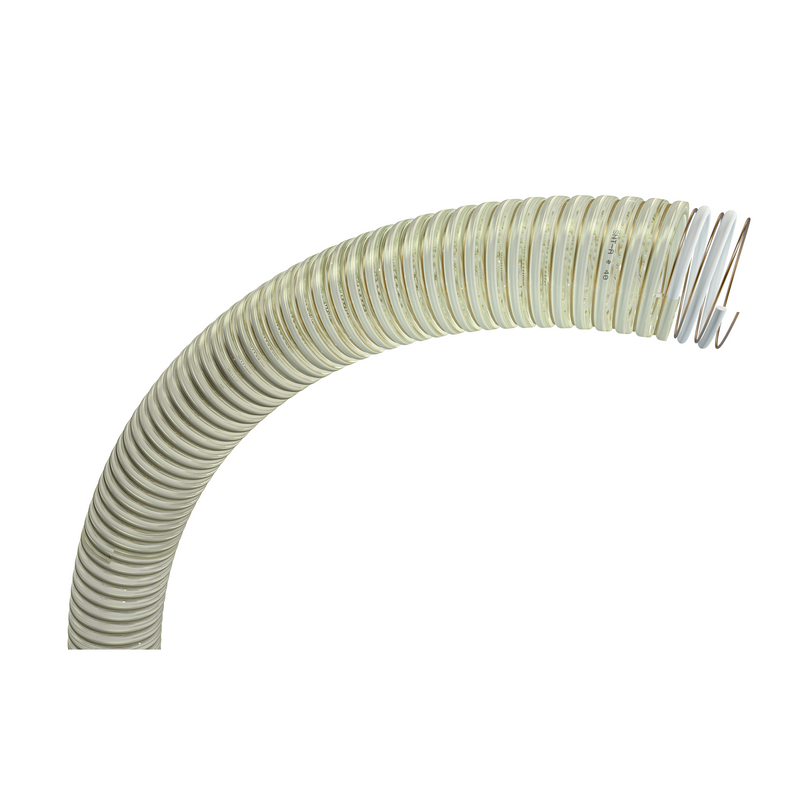

Der SPIRABEL® SNT-A ist ein flexibler, transparenter PVC-Spiralschlauch mit stoßfester Hart-PVC-Spirale in Weiß und eingebetteter, leitfähiger Kupferlitze. Als antistatischer Saug- und Druckschlauch ist er für den mittelschweren Einsatz in vielen Industriezweigen ausgelegt: für den Transport von Pulvern und Partikeln mit geringem Abrieb, für Kunststoffe in Pulver- oder Granulatform sowie für den Transfer von Flüssigkeiten.
Die starre Spirale gibt dem SPIRABEL® SNT-A eine ausgezeichnete Quetschfestigkeit und gute Vakuumbeständigkeit bis 900 mbar, während die flexible Weich-PVC-Wand wiederholte Biegungen problemlos zulässt. Mit einer Leitfähigkeit von < 10⁶ Ω·m nach NF EN ISO 8031 leitet die Kupferlitze elektrostatische Aufladungen sicher ab – überall dort, wo Reibung durch Pulver oder Granulate Ladungen erzeugt. Damit eignet sich der Schlauch für Standorte nach ATEX-Richtlinie. Die glatte Innenwand minimiert Druckverluste, verhindert Ablagerungen und erleichtert die Spülung; die transparente Wand erlaubt die durchgehende Sichtkontrolle des Fördermaterials.
- Ausgezeichnete Quetschfestigkeit – stoßfeste, starre Hart-PVC-Spirale schützt den Querschnitt
- Vakuumbeständig bis 900 mbar – zuverlässige Saugleistung ohne Kollabieren
- Antistatisch mit < 10⁶ Ω·m – geprüfte Ableitung nach NF EN ISO 8031, geeignet für ATEX-Standorte
- Flexible Weich-PVC-Wand – lässt wiederholte Biegezyklen problemlos zu
- Glatte Innenwand – minimiert Druckverluste, verhindert Ablagerungen und erleichtert die Reinigung
- Transparente Wand – Sichtkontrolle des Fördermaterials und schnelles Erkennen von Verstopfungen
- Phthalatfrei – Weichmachergehalt unter 0,1 %
- Temperaturbereich −15 °C bis +60 °C – für Innen- und Außeneinsatz
- Kompatibel mit handelsüblichen Einbindungen – unter Berücksichtigung von Medium, Betriebsdruck und Temperatur
- Transport von Pulvern und Partikeln mit geringem Abrieb
- Förderung von Kunststoffen in Pulver- oder Granulatform
- Transfer von Flüssigkeiten im mittelschweren Industrieeinsatz
- Absaugung und Förderung in Bereichen mit elektrostatischer Aufladung (ATEX-Standorte)
- Körner- und Granulatförderung, bei der Sichtkontrolle gefordert ist
- SPIRABEL® SNT-A Saug- und Druckschlauch in der gewählten Variante (Innendurchmesser & Lieferlänge)
Achtung: Spiralschläuche unterliegen bei Temperaturen über 40 °C meist einer Längsausdehnung. Diese ist vor der Montage zu berücksichtigen.
Nicht geeignet für: Lebensmittelöle und Kohlenwasserstoffe. Für abrasive Medien empfehlen wir einen Schlauch mit PU-Seele, z. B. SPIRABEL® SNT-PU AS oder SPIRABEL® PU A2. Die chemische Beständigkeit ist vor Einsatz anhand der Beständigkeitstabelle (Spalte A) zu prüfen.
Technische Daten ▼
| Technische Daten SPIRABEL® SNT-A | |||||||
|---|---|---|---|---|---|---|---|
| Innen-Ø (mm) | Toleranz Innen-Ø | Wanddicke (mm) | Gewicht (g/m) | Berstdruck (bar) | Betriebsdruck (bar) | Vakuum (mbar) | Biegeradius (mm) |
| 40 | +/- 0,8 | 4 | 582 | 22,5 | 7,5 | 900 | 160 |
| 50 | +/- 1,0 | 4,5 | 824 | 19,5 | 6,5 | 900 | 200 |
| 60 | +/- 1,0 | 4,5 | 970 | 18 | 6 | 900 | 240 |
| Artikelnummern nach Innen-Ø & Lieferlänge | ||
|---|---|---|
| Innen-Ø (mm) | Artikelnummer 25 m | Artikelnummer 50 m |
| 40 | 137128 | 136925 |
| 50 | 137144 | 136941 |
| 60 | 137157 | – |
