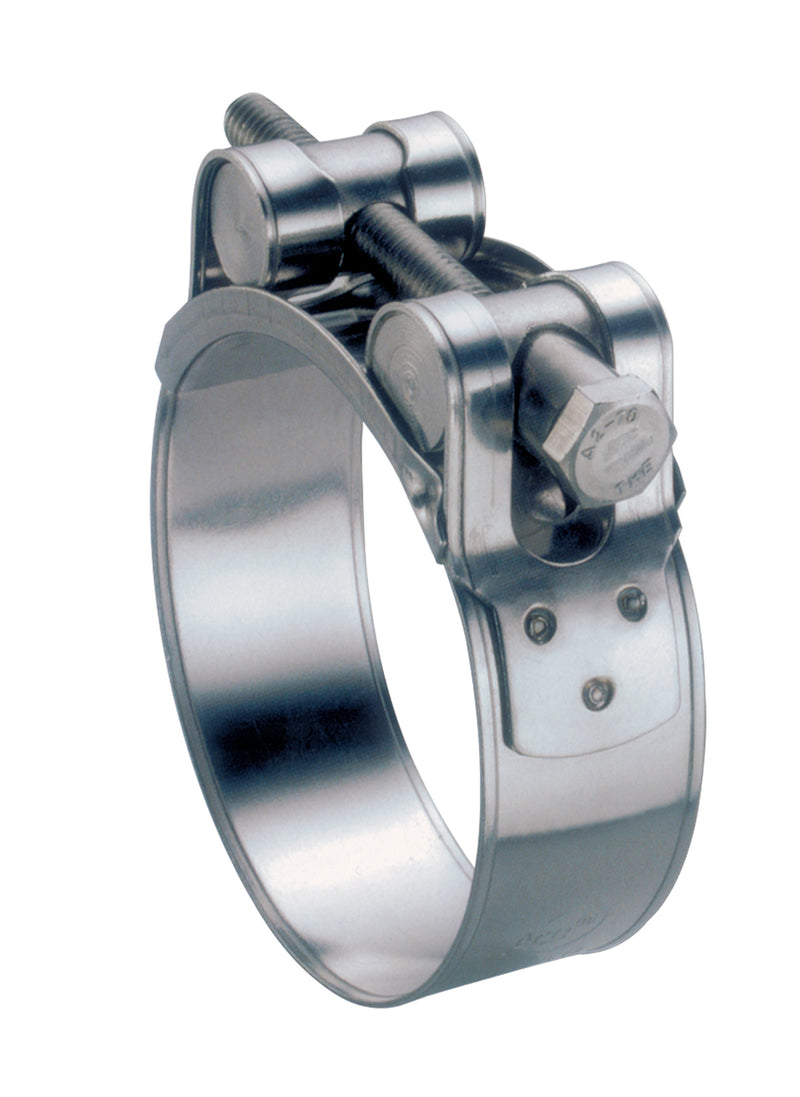

- Produkt: GEMI GBS-1 tlg. W5 Gelenkbolzenschelle
- Material: W5 – Edelstahl (Inox), hochkorrosionsbeständig
- Spannbereiche: 17–19 mm bis 292–304 mm (37 Varianten)
- Bandbreiten: 18 mm, 20 mm, 25 mm, 30 mm
- Empf. Anzugsdrehmoment: bis zu 46,3 Nm (je nach Bandbreite)
- Ausführung: 1-teilig, punktgeschweißt mit Vollbolzen
- Anwendung: Saug- & Druckluftschläuche mit hohen Härtegraden sowie Kunststoff- oder Stahleinlagen
Artikelbeschreibung ▼
Die GEMI GBS-1 tlg. W5 Gelenkbolzenschelle ist die ideale Lösung für anspruchsvolle Befestigungen von Saug- und Druckluftschläuchen mit hohen Härtegraden sowie Kunststoff- oder Stahleinlagen. Als leistungsstarke Schlauchschelle aus hochwertigem W5-Edelstahl (Inox) überzeugt sie durch außergewöhnlich hohe Bandzugkräfte und maximale Korrosionsbeständigkeit auch unter extremen Bedingungen.
Dank ihrer robusten, punktgeschweißten Konstruktion mit Vollbolzen eignet sich die Gelenkbolzenschelle optimal für Anwendungen im Nutzfahrzeugbau, in der Industrie sowie in anspruchsvollen technischen Umgebungen. Die Montage ist mühelos mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen möglich.
- Hochkorrosionsbeständiger W5-Edelstahl (Inox) – für höchste Ansprüche
- Extrem hohe Bandzugkräfte – ideal für Schläuche mit hohen Härtegraden
- Punktgeschweißte Konstruktion mit Vollbolzen – für maximale Stabilität
- Vier Bandbreiten – 18 mm, 20 mm, 25 mm und 30 mm für vielfältige Einsatzbereiche
- Große Spannbereichsauswahl – von 17 mm bis 304 mm Durchmesser
- Geeignet für Schläuche mit Kunststoff- oder Stahleinlagen
- Einfache Montage mit manuellen, pneumatischen oder elektrischen Werkzeugen
- Lieferbar in 1- und 2-teiliger Ausführung
- Nutzfahrzeugbau und Sonderfahrzeugbau
- Maschinenbau und Industrieanlagen
- Befestigung von Saug- und Druckluftschläuchen mit Stahl- oder Kunststoffeinlagen
- Überall dort, wo hochbelastbare Schlauchverbindungen und hohe Korrosionsbeständigkeit erforderlich sind
- GEMI GBS-1 tlg. W5 Gelenkbolzenschelle in der gewählten Variante (Spannbereich & Bandbreite)
Technische Daten ▼
| Drehmomente GEMI GBS-1 tlg. W5 (Inox) | |||
|---|---|---|---|
| Bandbreite (mm) | Schraube (Inox) | Empf. Anzugsdrehmoment | Materialdicke Inox (mm) |
| 18 | M5 x 35 / M5 x 40 | 10,2 Nm | 18 x 0,6 |
| 20 | M6 x 45 / M6 x 50 / M6 x 55 / M6 x 60 | 18,23 Nm | 20 x 1,0 |
| 25 | M8 x 60 / M8 x 70 / M8 x 80 / M8 x 90 | 26,3 Nm | 25 x 1,0 / 25 x 1,2 / 25 x 1,5 |
| 30 | M10 x 70 / M10 x 80 / M10 x 90 | 46,3 Nm | 30 x 1,5 |
| Spannbereiche & Bandbreiten im Überblick | ||
|---|---|---|
| Spannbereich (mm) | Bandbreite (mm) | Bezeichnung |
| 17–19 | 18 | GBS-1 17-19/18 W5 |
| 20–22 | 18 | GBS-1 20-22/18 W5 |
| 23–25 | 18 | GBS-1 23-25/18 W5 |
| 26–28 | 18 | GBS-1 26-28/18 W5 |
| 29–31 | 18 | GBS-1 29-31/18 W5 |
| 32–35 | 18 | GBS-1 32-35/18 W5 |
| 36–39 | 18 | GBS-1 36-39/18 W5 |
| 40–43 | 18 | GBS-1 40-43/18 W5 |
| 44–47 | 18 / 20 / 25 | GBS-1 44-47/18 W5 | 44-47/20 W5 | 44-47/25 W5 |
| 48–51 | 20 / 25 | GBS-1 48-51/20 W5 | 48-51/25 W5 |
| 52–55 | 20 / 25 | GBS-1 52-55/20 W5 | 52-55/25 W5 |
| 56–59 | 20 / 25 | GBS-1 56-59/20 W5 | 56-59/25 W5 |
| 60–63 | 20 / 25 | GBS-1 60-63/20 W5 | 60-63/25 W5 |
| 64–67 | 18 / 20 / 25 | GBS-1 64-67/18 W5 | 64-67/20 W5 | 64-67/25 W5 |
| 68–73 | 20 / 25 | GBS-1 68-73/20 W5 | 68-73/25 W5 |
| 74–79 | 20 / 25 | GBS-1 74-79/20 W5 | 74-79/25 W5 |
| 80–85 | 20 / 25 | GBS-1 80-85/20 W5 | 80-85/25 W5 |
| 86–91 | 20 / 25 / 30 | GBS-1 86-91/20 W5 | 86-91/25 W5 | 86-91/30 W5 |
| 92–97 | 20 / 25 / 30 | GBS-1 92-97/20 W5 | 92-97/25 W5 | 92-97/30 W5 |
| 98–103 | 20 / 25 / 30 | GBS-1 98-103/20 W5 | 98-103/25 W5 | 98-103/30 W5 |
| 104–112 | 25 / 30 | GBS-1 104-112/25 W5 | 104-112/30 W5 |
| 113–121 | 25 / 30 | GBS-1 113-121/25 W5 | 113-121/30 W5 |
| 122–130 | 25 / 30 | GBS-1 122-130/25 W5 | 122-130/30 W5 |
| 131–139 | 25 / 30 | GBS-1 131-139/25 W5 | 131-139/30 W5 |
| 140–148 | 25 / 30 | GBS-1 140-148/25 W5 | 140-148/30 W5 |
| 149–161 | 25 / 30 | GBS-1 149-161/25 W5 | 149-161/30 W5 |
| 162–174 | 25 / 30 | GBS-1 162-174/25 W5 | 162-174/30 W5 |
| 175–187 | 25 / 30 | GBS-1 175-187/25 W5 | 175-187/30 W5 |
| 188–200 | 25 / 30 | GBS-1 188-200/25 W5 | 188-200/30 W5 |
| 201–213 | 25 / 30 | GBS-1 201-213/25 W5 | 201-213/30 W5 |
| 214–226 | 25 / 30 | GBS-1 214-226/25 W5 | 214-226/30 W5 |
| 227–239 | 25 / 30 | GBS-1 227-239/25 W5 | 227-239/30 W5 |
| 240–252 | 25 / 30 | GBS-1 240-252/25 W5 | 240-252/30 W5 |
| 253–265 | 30 | GBS-1 253-265/30 W5 |
| 266–278 | 30 | GBS-1 266-278/30 W5 |
| 279–291 | 30 | GBS-1 279-291/30 W5 |
| 292–304 | 30 | GBS-1 292-304/30 W5 |
