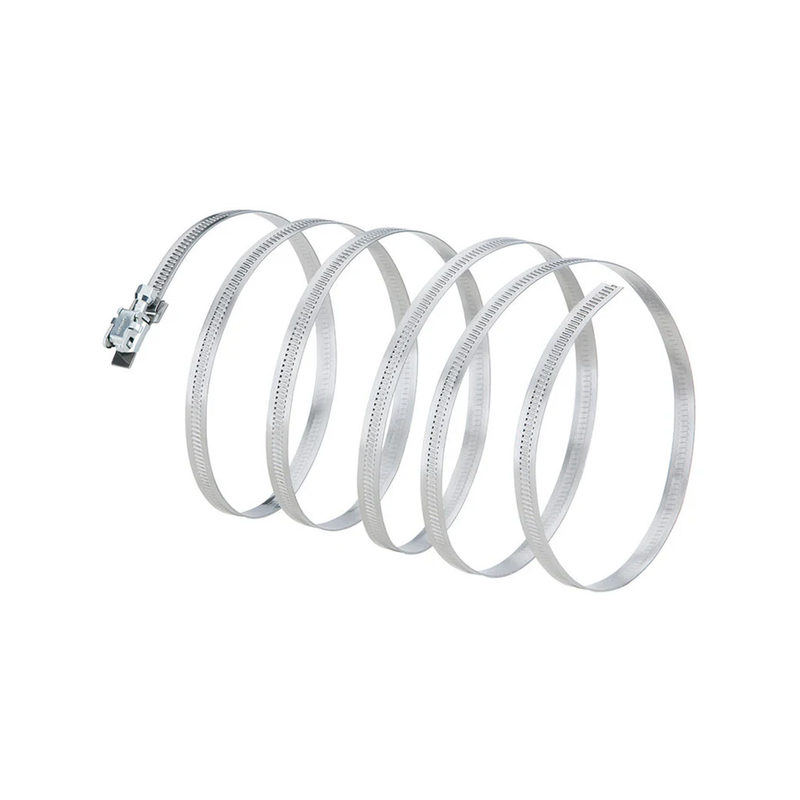

- Produkt: NORMACLAMP® Quick Lock C7 W2B Schnell schließende Schelle
- Material: W2B – Edelstahl (SS – AISI 430)
- Spannbereiche: 25–45 mm bis 60–660 mm (14 Varianten)
- Bandbreite: 9 mm
- Gehäuse: W2B (verzinkter Stahl)
- Montage: Quick-Lock – einfaches und schnelles Öffnen & Schließen
- Bandkanten: Glatt – schlauchschonend
- Anwendung: Poly- & Geflechtschläuche in Wasserwirtschaft, Klimatechnik, Sanitär & Bau
Artikelbeschreibung ▼
Die NORMACLAMP® Quick Lock C7 W2B Schlauchschelle ist die ideale Lösung für schnelle und sichere Befestigungen von Poly- und Geflechtschläuchen, die eine vollständige Abdichtung erfordern. Als schnell schließende Schelle überzeugt sie durch ihr innovatives Quick-Lock-Gehäuse, das Montage und Demontage erheblich vereinfacht und beschleunigt.
Dank ihrer soliden Verarbeitung aus W2B-Edelstahl (AISI 430) mit verzinktem Stahlgehäuse eignet sich die Quick Lock W2B Schelle optimal für Anwendungen in der Wasserwirtschaft, Klimatechnik, im Sanitärbereich sowie im Bau. Das vollständig plangeprägte Band stellt eine glatte Kontaktoberfläche zum Schlauch her und schont das Schlauchmaterial zuverlässig.
- Quick-Lock-Gehäuse – verkürzt und vereinfacht die Montage erheblich
- Großer Spannbereich – reduziert die Lagerhaltung verschiedener Schellenabmessungen
- Glatte Bandkanten – schlauchschonend und verletzungssicher
- Perforierte Bandinnenseite – für sichere Verbindung mit dem Schlauch
- Schraubengehäuse für einfaches Festziehen
- Mitlaufender Halteclip fixiert überstehendes Band am Schellenkörper
- Sicherheitsverschluss hält die Ausrichtung des Bandes aufrecht
- Wirtschaftliche Lösung durch W2B-Edelstahl mit verzinktem Gehäuse
- Wasserwirtschaft
- Klimatechnik
- Sanitär
- Bau
- Überall dort, wo schnelle Montage und vollständige Abdichtung erforderlich sind
- NORMACLAMP® Quick Lock C7 W2B Schlauchschelle in der gewählten Variante (Spannbereich & Bandbreite)
Technische Daten ▼
| Materialspezifikation NORMACLAMP® Quick Lock C7 W2B | ||
|---|---|---|
| Komponente | Werkstoff W2B | Norm |
| Band | Edelstahl W2B | SS – AISI 430 |
| Gehäuse | Verzinkter Stahl W2B | – |
| Spannbereiche & Bandbreiten im Überblick – W2B | ||
|---|---|---|
| Spannbereich ∅ DN (mm) | Bandbreite (mm) | Bezeichnung |
| 25–45 | 9 | Quick Lock 25-45/9 |
| 40–60 | 9 | Quick Lock 40-60/9 |
| 60–90 | 9 | Quick Lock 60-90/9 |
| 60–110 | 9 | Quick Lock 60-110/9 |
| 60–135 | 9 | Quick Lock 60-135/9 |
| 60–145 | 9 | Quick Lock 60-145/9 |
| 60–175 | 9 | Quick Lock 60-175/9 |
| 60–215 | 9 | Quick Lock 60-215/9 |
| 60–270 | 9 | Quick Lock 60-270/9 |
| 60–325 | 9 | Quick Lock 60-325/9 |
| 60–380 | 9 | Quick Lock 60-380/9 |
| 60–425 | 9 | Quick Lock 60-425/9 |
| 60–525 | 9 | Quick Lock 60-525/9 |
| 60–660 | 9 | Quick Lock 60-660/9 |
