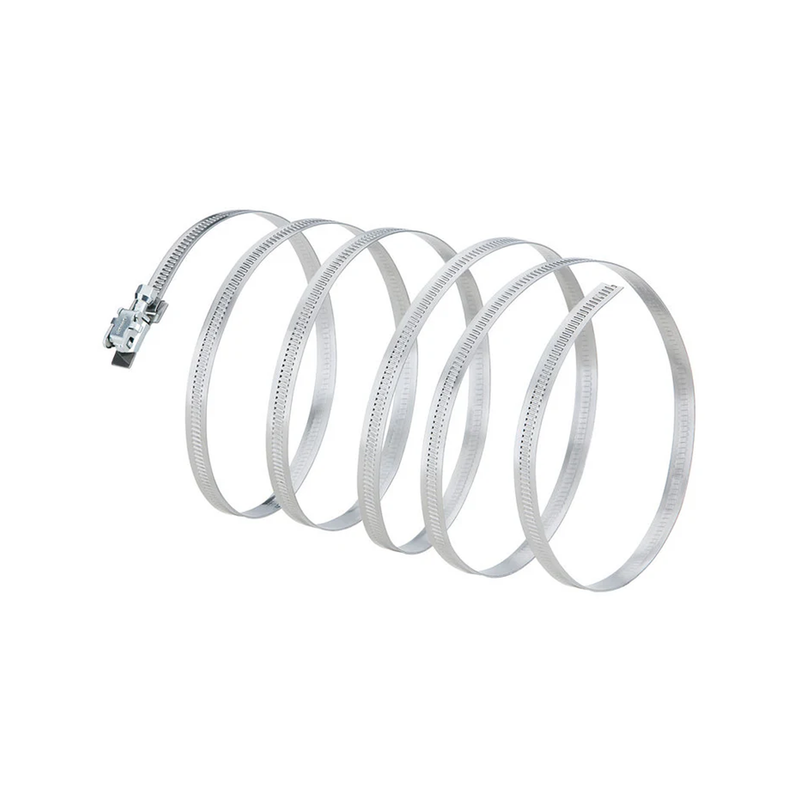

- Produkt: NORMACLAMP® Quick Lock C7 W4 Schnell schließende Schelle
- Material: W4 – Edelstahl (SS – AISI 304)
- Spannbereiche: 25–45 mm bis 70–625 mm (28 Varianten)
- Bandbreiten: 9 mm, 12 mm
- Gehäuse: W4 (SS – AISI 304)
- Montage: Quick-Lock – einfaches und schnelles Öffnen & Schließen
- Bandkanten: Glatt – schlauchschonend
- Anwendung: Poly- & Geflechtschläuche in Wasserwirtschaft, Klimatechnik, Sanitär & Bau
Artikelbeschreibung ▼
Die NORMACLAMP® Quick Lock C7 W4 Schlauchschelle ist die ideale Lösung für schnelle und sichere Befestigungen von Poly- und Geflechtschläuchen, die eine vollständige Abdichtung erfordern. Als schnell schließende Schelle überzeugt sie durch ihr innovatives Quick-Lock-Gehäuse, das Montage und Demontage erheblich vereinfacht und beschleunigt.
Dank ihrer hochwertigen Verarbeitung aus korrosionsbeständigem W4-Edelstahl (AISI 304) eignet sich die Quick Lock Schelle optimal für Anwendungen in der Wasserwirtschaft, Klimatechnik, im Sanitärbereich sowie im Bau. Das vollständig plangeprägte Band stellt eine glatte Kontaktoberfläche zum Schlauch her und schont das Schlauchmaterial zuverlässig.
- Quick-Lock-Gehäuse – verkürzt und vereinfacht die Montage erheblich
- Großer Spannbereich – reduziert die Lagerhaltung verschiedener Schellenabmessungen
- Glatte Bandkanten – schlauchschonend und verletzungssicher
- Perforierte Bandinnenseite – für sichere Verbindung mit dem Schlauch
- Schraubengehäuse für einfaches Festziehen
- Mitlaufender Halteclip fixiert überstehendes Band am Schellenkörper
- Sicherheitsverschluss hält die Ausrichtung des Bandes aufrecht
- Hohe Korrosionsbeständigkeit durch W4-Edelstahl (AISI 304)
- Wasserwirtschaft
- Klimatechnik
- Sanitär
- Bau
- Überall dort, wo schnelle Montage und vollständige Abdichtung erforderlich sind
- NORMACLAMP® Quick Lock C7 W4 Schlauchschelle in der gewählten Variante (Spannbereich & Bandbreite)
Technische Daten ▼
| Materialspezifikation NORMACLAMP® Quick Lock C7 W4 | ||
|---|---|---|
| Komponente | Werkstoff W4 | Norm |
| Band | Edelstahl W4 | SS – AISI 304 |
| Gehäuse | Edelstahl W4 | SS – AISI 304 |
| Spannbereiche & Bandbreiten im Überblick – W4 | ||
|---|---|---|
| Spannbereich ∅ DN (mm) | Bandbreite (mm) | Bezeichnung |
| 25–45 | 9 | Quick Lock 25-45/9 |
| 40–60 | 9 | Quick Lock 40-60/9 |
| 60–90 | 9 | Quick Lock 60-90/9 |
| 60–110 | 9 | Quick Lock 60-110/9 |
| 60–135 | 9 | Quick Lock 60-135/9 |
| 60–145 | 9 | Quick Lock 60-145/9 |
| 60–170 | 9 | Quick Lock 60-170/9 |
| 60–175 | 9 | Quick Lock 60-175/9 |
| 60–215 | 9 | Quick Lock 60-215/9 |
| 60–270 | 9 | Quick Lock 60-270/9 |
| 60–325 | 9 | Quick Lock 60-325/9 |
| 60–380 | 9 | Quick Lock 60-380/9 |
| 60–425 | 9 | Quick Lock 60-425/9 |
| 60–525 | 9 | Quick Lock 60-525/9 |
| 60–660 | 9 | Quick Lock 60-660/9 |
| 50–110 | 12 | Quick Lock 50-110/12 |
| 50–130 | 12 | Quick Lock 50-130/12 |
| 50–145 | 12 | Quick Lock 50-145/12 |
| 50–165 | 12 | Quick Lock 50-165/12 |
| 50–175 | 12 | Quick Lock 50-175/12 |
| 50–215 | 12 | Quick Lock 50-215/12 |
| 50–280 | 12 | Quick Lock 50-280/12 |
| 50–325 | 12 | Quick Lock 50-325/12 |
| 50–370 | 12 | Quick Lock 50-370/12 |
| 50–425 | 12 | Quick Lock 50-425/12 |
| 60–525 | 12 | Quick Lock 60-525/12 |
| 70–625 | 12 | Quick Lock 70-625/12 |
