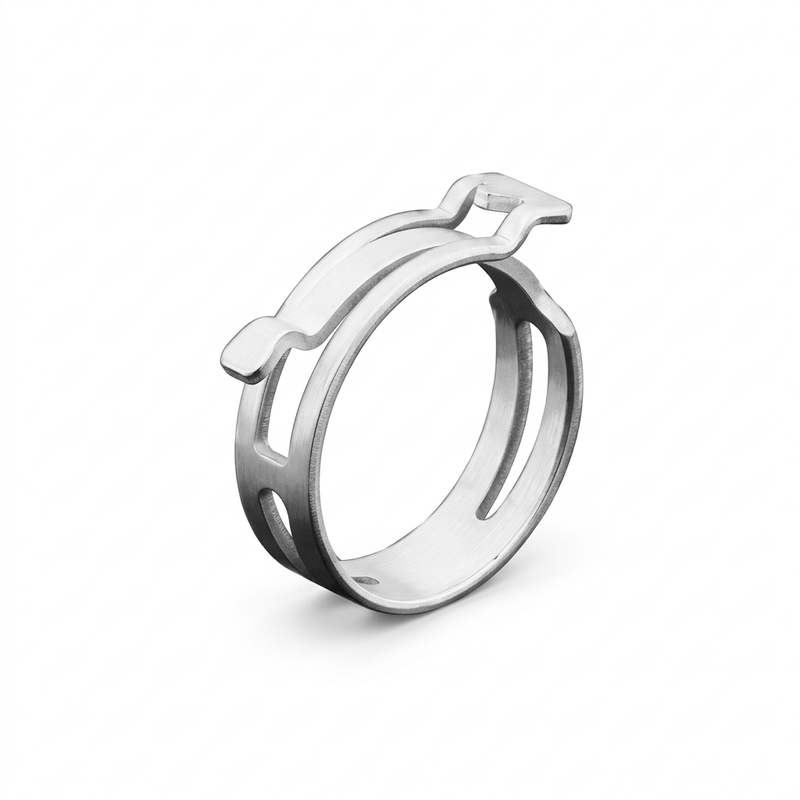

- Produkt: NORMACLAMP® FBS Federbandschelle nach DIN 3021
- Material: C 75 S – Federstahl mit Zink-Aluminium-Beschichtung
- Nenndurchmesser: 13 mm bis 80 mm (36 Varianten)
- Bandbreite: 12 mm
- Korrosionsbeständigkeit: ab 480 Stunden im Salzsprühtest
- Temperaturbelastbarkeit: –40 °C bis +200 °C
- Besonderheit: Selbsttätiger Nachspanneffekt nach der Montage
- Anwendung: Schlauch-Stutzen-Systeme mit starken Temperaturschwankungen
Artikelbeschreibung ▼
Die NORMACLAMP® FBS Federbandschelle ist die ideale Lösung für Schlauch-Stutzen-Systeme, die starken Temperaturschwankungen ausgesetzt sind. Dank ihrer dynamischen Federeigenschaft bietet sie nach der Montage einen anhaltenden, selbsttätigen Nachspanneffekt – selbst bei tiefen Temperaturen wird eine ausreichend hohe radiale Spannkraft erreicht, die eine hohe Dichtzuverlässigkeit gewährleistet.
Die einteilige, schraublose Schlauchschelle aus Federstahl C 75 S mit zinkhaltiger Beschichtung ohne Chrom VI überzeugt durch gleichmäßige Spannkraftverteilung und optimale Rundheit. Auch Schläuche, die zum „Wegfließen" neigen, werden mit der NORMACLAMP® FBS sicher und dauerhaft verbunden.
- Dynamischer Nachspanneffekt – selbsttätiges Nachspannen nach der Montage
- Hohe Dichtzuverlässigkeit – auch bei tiefen Temperaturen ausreichend hohe Spannkraft
- Einteilige, schraublose Konstruktion – einfache und schnelle Montage
- Gleichmäßige Spannkraftverteilung und optimale Rundheit
- Temperaturbelastbarkeit von –40 °C bis +200 °C
- Eindeutige Rückverfolgbarkeit durch Chargennummerierung
- Visuelle Kontrolle der Nenndurchmesser durch Farbcodierung
- Korrosionsschutz ab 480 Stunden im Salzsprühtest (C 75 S)

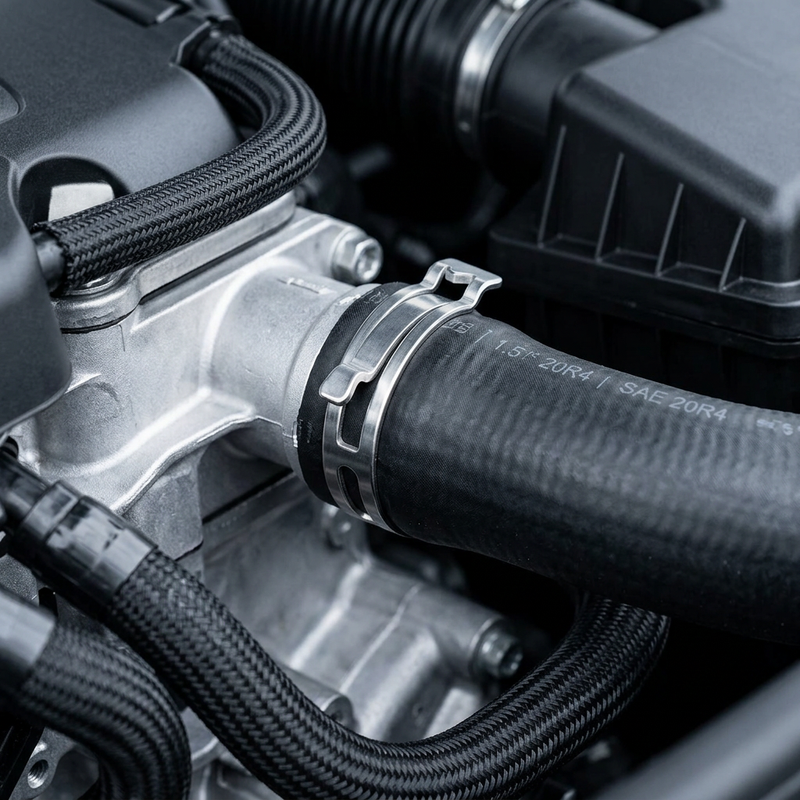

- Kühl- und Heizwasserkreislauf
- Kraftstoffkreislauf
- Luftführung
- Wasser- und Laugenablaufleitungen
- Überall dort, wo Schläuche starken Temperaturschwankungen ausgesetzt sind oder zum „Wegfließen" neigen
- NORMACLAMP® FBS Federbandschelle in der gewählten Variante (Nenndurchmesser)
Technische Daten ▼
| Technische Daten NORMACLAMP® FBS | ||
|---|---|---|
| Eigenschaft | Wert | Hinweis |
| Bandmaterial | C 75 S | Federstahl |
| Beschichtung | Zink-Aluminium-Coating | ohne Chrom VI |
| Bandbreite | 12 mm | alle Varianten |
| Nenndurchmesser (Dn) | 13 mm – 80 mm | 36 Varianten |
| Temperaturbelastbarkeit | –40 °C bis +200 °C | – |
| Korrosionsbeständigkeit | ab 480 h | Salzsprühtest (C 75 S) |
| Norm | DIN 3021 | Federbandschellen |
| Größen & Nenndurchmesser im Überblick | |||
|---|---|---|---|
| Bandbreite (mm) | Bezeichnung | Dn (mm) | D0 min (mm) |
| 12 | FBS 13/12 | 13 | 14,5 |
| 12 | FBS 14/12 | 14 | 15,8 |
| 12 | FBS 15/12 | 15 | 16,8 |
| 12 | FBS 16/12 | 16 | 17,5 |
| 12 | FBS 17/12 | 17 | 18,5 |
| 12 | FBS 18/12 | 18 | 19,0 |
| 12 | FBS 19/12 | 19 | 21,0 |
| 12 | FBS 20/12 | 20 | 21,6 |
| 12 | FBS 21/12 | 21 | 22,5 |
| 12 | FBS 22/12 | 22 | 24,5 |
| 12 | FBS 23/12 | 23 | 24,7 |
| 12 | FBS 24/12 | 24 | 26,0 |
| 12 | FBS 25/12 | 25 | 27,0 |
| 12 | FBS 26/12 | 26 | 28,0 |
| 12 | FBS 27/12 | 27 | 29,0 |
| 12 | FBS 28/12 | 28 | 30,5 |
| 12 | FBS 29/12 | 29 | 31,5 |
| 12 | FBS 30/12 | 30 | 32,5 |
| 12 | FBS 32/12 | 32 | 34,5 |
| 12 | FBS 35/12 | 35 | 38,0 |
| 12 | FBS 36/12 | 36 | 39,0 |
| 12 | FBS 38/12 | 38 | 41,5 |
| 12 | FBS 40/12 | 40 | 42,5 |
| 12 | FBS 42/12 | 42 | 44,5 |
| 12 | FBS 44/12 | 44 | 46,5 |
| 12 | FBS 46/12 | 46 | 49,0 |
| 12 | FBS 47/12 | 47 | 50,0 |
| 12 | FBS 50/12 | 50 | 53,0 |
| 12 | FBS 51/12 | 51 | 54,0 |
| 12 | FBS 53/12 | 53 | 56,0 |
| 12 | FBS 55/12 | 55 | 58,0 |
| 12 | FBS 60/12 | 60 | 63,0 |
| 12 | FBS 65/12 | 65 | 68,0 |
| 12 | FBS 70/12 | 70 | 73,0 |
| 12 | FBS 75/12 | 75 | 78,0 |
| 12 | FBS 80/12 | 80 | 83,0 |
