- Produkt: NORMAFIX® K1 Konsole zur Schellenmontage
- Material: W1 – Stahl
- Geometrie: K1
- Spannbereiche: 40–62 mm bis 443–493 mm (15 Größen)
- Kompatibel mit: NORMACLAMP® TORRO®, A, HD, S und GBS Standardschellen
- Montage: Standardschelle öffnen, Band durch Konsolenschlitze führen – fertig
- Hinweis: Nur die Konsole – passende Schellen separat bestellen
Artikelbeschreibung ▼

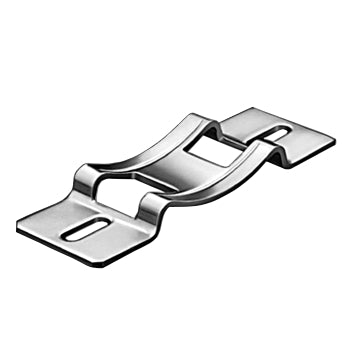

Die NORMAFIX® K1 Konsole ist die ideale Lösung, um NORMACLAMP® Standardschellen schnell und einfach in Halterungsschellen mit Konsolen umzurüsten. Dank der cleveren Steckbauweise genügen wenige Handgriffe: Standardschelle öffnen, das Band durch die Konsolenschlitze führen – und die Montage ist abgeschlossen.
Die NORMAFIX® K1 Konsolen werden aus hochwertigem W1-Stahl gefertigt und sind in der Geometrie K1 erhältlich. Sie ermöglichen eine zuverlässige und stabile Befestigung in zahlreichen industriellen Anwendungen und sind mit den gängigen NORMACLAMP® Standardschellen kompatibel.
- Einfachste Montage – Schelle öffnen, Band einfädeln, fertig
- Kompatibel mit gängigen NORMACLAMP® Standardschellen – GBS, HD, S/SP und TORRO®
- Hochwertige W1-Stahlkonstruktion für zuverlässige Befestigung
- Vorgefertigte Konsolen – keine aufwändige Sonderfertigung notwendig
- Geometrie K1 – passgenau für standardisierte Anwendungen
- Breites Größenspektrum – 15 Spannbereiche von 40–62 mm bis 443–493 mm
- Industrielle Rohrleitungs- und Schlauchmontage
- Maschinenbau und Anlagenbau
- Überall dort, wo Standardschellen schnell in Halterungsschellen mit Konsolen umgerüstet werden sollen
- NORMAFIX® K1 Konsole in der gewählten Größe (Spannbereich)
Technische Daten ▼
| Maße NORMAFIX® K1 | ||||||||
|---|---|---|---|---|---|---|---|---|
| Größe | Spannbereich (mm) | A (mm) | B (mm) | S (mm) | d (mm) | E (mm) | h (mm) | L (mm) |
| 0 | 40–62 | 21 | 85 | 62 | 9 | 40 | 13 | 8 |
| 1 | 63–80 | 26 | 100 | 82 | 9 | 50 | 15 | 18 |
| 2 | 81–110 | 26 | 152 | 132 | 9 | 60 | 24 | 32 |
| 3 | 101–118 | 31,5 | 214 | 190 | 11 | 60 | 34 | 32 |
| 4 | 119–136 | 31,5 | 320 | 290 | 11 | 60 | 48 | 32 |
| 5 | 137–163 | 120 | 400 | – | – | – | – | – |
| 6 | 163–180 | 156 | – | – | – | – | – | – |
| 7 | 181–207 | 236 | – | – | – | – | – | – |
| 8 | 208–234 | 300 | – | – | – | – | – | – |
| 9 | 235–259 | 400 | – | – | – | – | – | – |
| 10 | 261–298 | – | – | – | – | – | – | – |
| 11 | 300–337 | – | – | – | – | – | – | – |
| 12 | 339–389 | – | – | – | – | – | – | – |
| 13 | 391–441 | – | – | – | – | – | – | – |
| 14 | 443–493 | – | – | – | – | – | – | – |
| Kompatible NORMACLAMP® Standardschellen | |
|---|---|
| Schelle | Bandbreite (mm) |
| NORMACLAMP® TORRO® | 12 |
| NORMACLAMP® A | 14 |
| NORMACLAMP® HD | 16 |
| NORMACLAMP® S | 15, 20, 25, 30 |
| NORMACLAMP® GBS | 18, 20, 25, 30 |
