- Product: 45° Silicone Elbow with Polyester Reinforcement
- Material / Construction: Silicone with Polyester Reinforcement (VMQ, 3–4 layers)
- Variants: many inner diameters (Ø 13–102 mm) + colour selectable (Black / Blue)

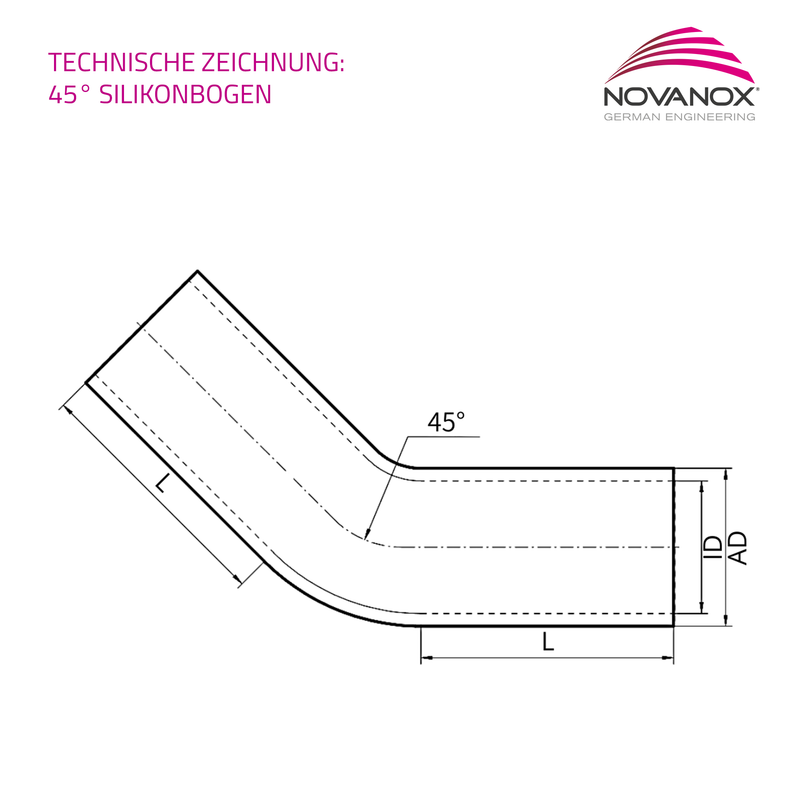

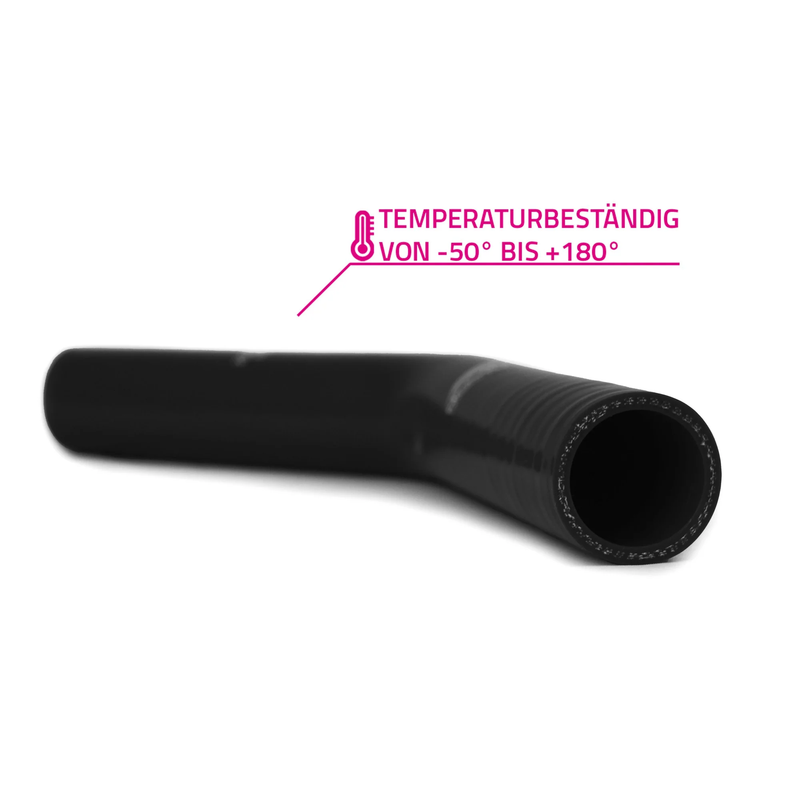

- Temperature Range: approx. -50 °C to +180 °C (short-term up to +220 °C)
- Resistance (excerpt): UV, water, ozone, oxygen and oil splashes
- Important Restriction: no oil flow (not suitable for oil transport)
The NovaNox® 45° Silicone Elbows with Polyester Reinforcement (VMQ) represent a first-class solution for a wide range of applications. Made from high-quality silicone, they offer not only exceptional flexibility but also a robust structure thanks to the integrated polyester reinforcement.

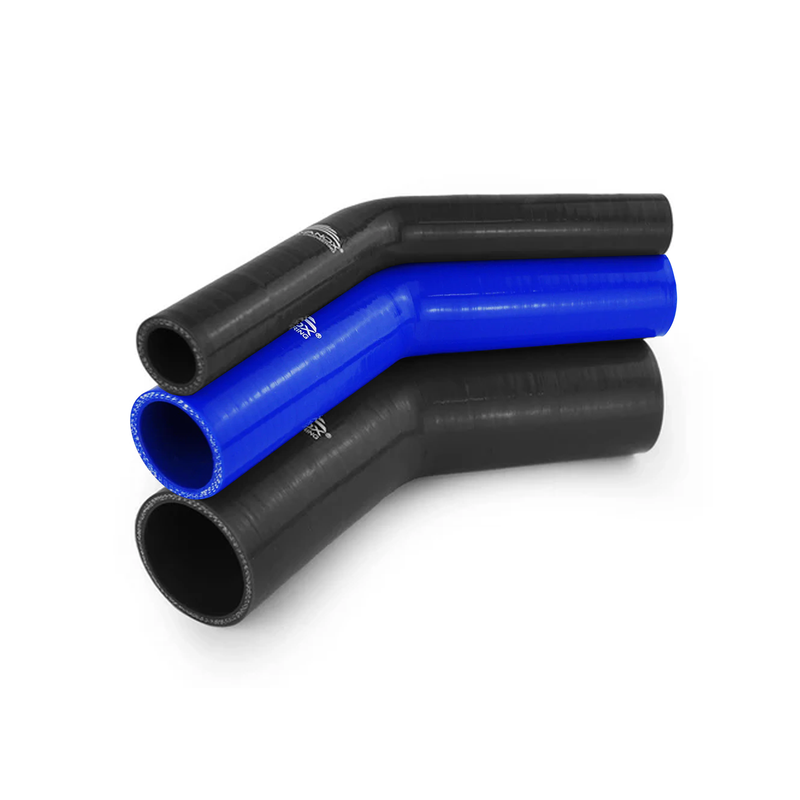

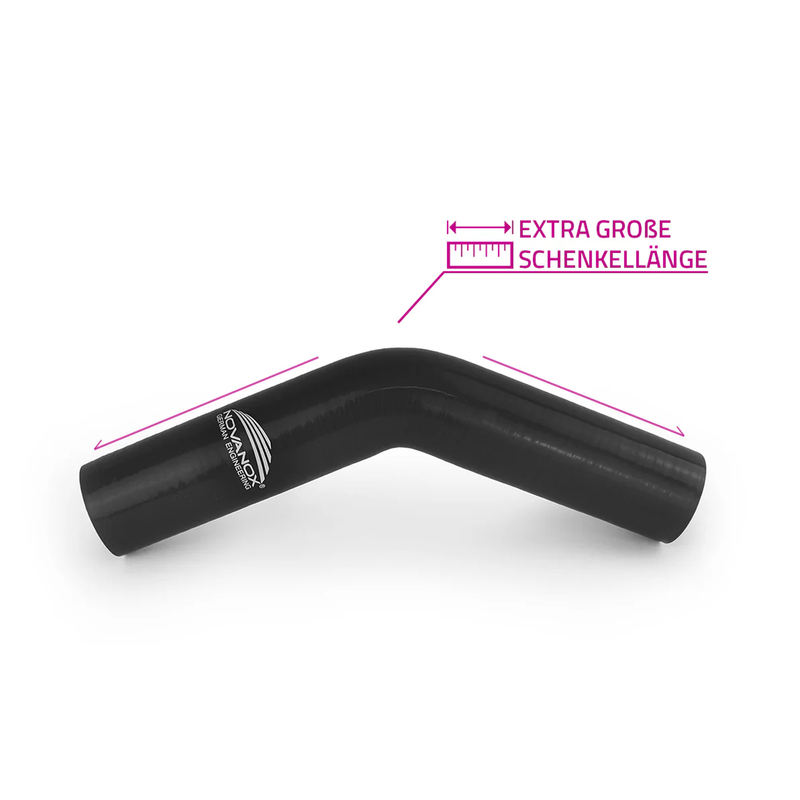

With a leg length of 152 × 152 mm, these silicone elbows enable precise fitting in various pipe systems. Their versatility is reflected in a wide range of inner diameters from 13 mm to 102 mm. The outstanding temperature resistance of -50 °C to +180 °C makes these elbows particularly suitable for demanding environments with extreme temperatures.
- Elastic at high and low temperatures
- Very good weather-resistant properties
- Resistant to ageing and moisture
- Good electrical insulating properties
- Contains no harmful substances – odourless and tasteless
- Resistant to oil splashes (see restriction below)
- Ultraviolet radiation (UV)
- Diluted acids and bases (alkalis)
- Hot and cold water
- Glycol (antifreeze)
- Hot air
- Ozone
- OAT (Organic Acid Technology) antifreeze/coolant fluids based on organic acids
- Oils, lubricants and greases
This silicone elbow is not suitable for oil transport / oil flow. It is resistant to oil splashes, but does not permit oil flow. Please do not use in applications where oil is intended to pass through the hose.
- 1× NovaNox® 45° Silicone Elbow with Polyester Reinforcement in the selected variant (diameter & colour)

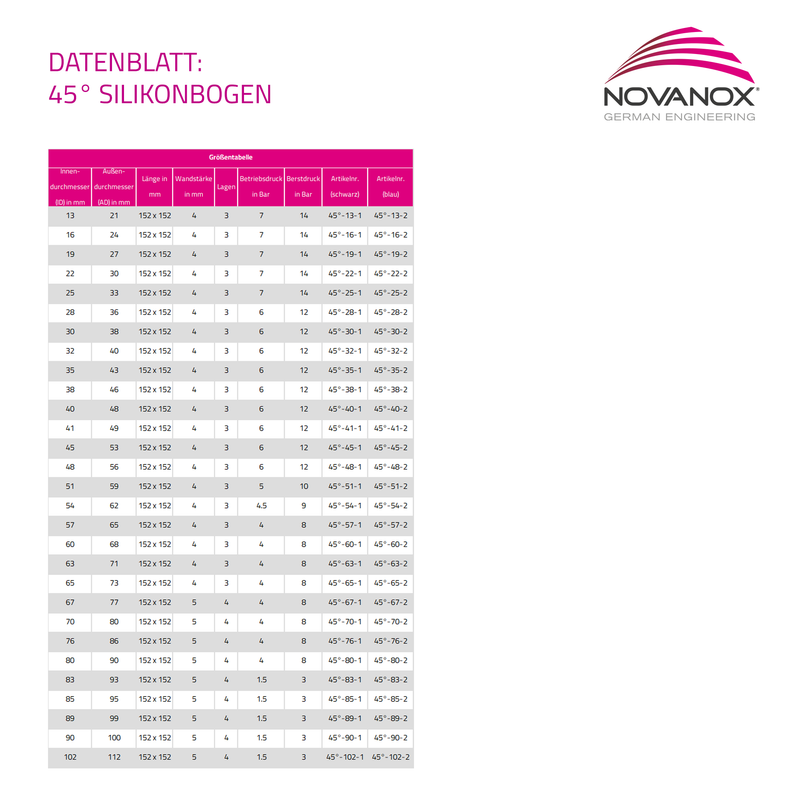

| Size Chart | ||||||||
|---|---|---|---|---|---|---|---|---|
| Inner Diameter (ID) in mm | Outer Diameter (OD) in mm | Length in mm | Wall Thickness in mm | Layers | Working Pressure in Bar | Burst Pressure in Bar | Article No. (black) | Article No. (blue) |
| 13 | 21 | 152 x 152 | 4 | 3 | 7 | 14 | 45°-13-1 | 45°-13-2 |
| 16 | 24 | 152 x 152 | 4 | 3 | 7 | 14 | 45°-16-1 | 45°-16-2 |
| 19 | 27 | 152 x 152 | 4 | 3 | 7 | 14 | 45°-19-1 | 45°-19-2 |
| 22 | 30 | 152 x 152 | 4 | 3 | 7 | 14 | 45°-22-1 | 45°-22-2 |
| 25 | 33 | 152 x 152 | 4 | 3 | 7 | 14 | 45°-25-1 | 45°-25-2 |
| 28 | 36 | 152 x 152 | 4 | 3 | 6 | 12 | 45°-28-1 | 45°-28-2 |
| 30 | 38 | 152 x 152 | 4 | 3 | 6 | 12 | 45°-30-1 | 45°-30-2 |
| 32 | 40 | 152 x 152 | 4 | 3 | 6 | 12 | 45°-32-1 | 45°-32-2 |
| 35 | 43 | 152 x 152 | 4 | 3 | 6 | 12 | 45°-35-1 | 45°-35-2 |
| 38 | 46 | 152 x 152 | 4 | 3 | 6 | 12 | 45°-38-1 | 45°-38-2 |
| 40 | 48 | 152 x 152 | 4 | 3 | 6 | 12 | 45°-40-1 | 45°-40-2 |
| 41 | 49 | 152 x 152 | 4 | 3 | 6 | 12 | 45°-41-1 | 45°-41-2 |
| 45 | 53 | 152 x 152 | 4 | 3 | 6 | 12 | 45°-45-1 | 45°-45-2 |
| 48 | 56 | 152 x 152 | 4 | 3 | 6 | 12 | 45°-48-1 | 45°-48-2 |
| 51 | 59 | 152 x 152 | 4 | 3 | 5 | 10 | 45°-51-1 | 45°-51-2 |
| 54 | 62 | 152 x 152 | 4 | 3 | 4.5 | 9 | 45°-54-1 | 45°-54-2 |
| 57 | 65 | 152 x 152 | 4 | 3 | 4 | 8 | 45°-57-1 | 45°-57-2 |
| 60 | 68 | 152 x 152 | 4 | 3 | 4 | 8 | 45°-60-1 | 45°-60-2 |
| 63 | 71 | 152 x 152 | 4 | 3 | 4 | 8 | 45°-63-1 | 45°-63-2 |
| 65 | 73 | 152 x 152 | 4 | 3 | 4 | 8 | 45°-65-1 | 45°-65-2 |
| 67 | 77 | 152 x 152 | 5 | 4 | 4 | 8 | 45°-67-1 | 45°-67-2 |
| 70 | 80 | 152 x 152 | 5 | 4 | 4 | 8 | 45°-70-1 | 45°-70-2 |
| 76 | 86 | 152 x 152 | 5 | 4 | 4 | 8 | 45°-76-1 | 45°-76-2 |
| 80 | 90 | 152 x 152 | 5 | 4 | 4 | 8 | 45°-80-1 | 45°-80-2 |
| 83 | 93 | 152 x 152 | 5 | 4 | 1.5 | 3 | 45°-83-1 | 45°-83-2 |
| 85 | 95 | 152 x 152 | 5 | 4 | 1.5 | 3 | 45°-85-1 | 45°-85-2 |
| 89 | 99 | 152 x 152 | 5 | 4 | 1.5 | 3 | 45°-89-1 | 45°-89-2 |
| 90 | 100 | 152 x 152 | 5 | 4 | 1.5 | 3 | 45°-90-1 | 45°-90-2 |
| 102 | 112 | 152 x 152 | 5 | 4 | 1.5 | 3 | 45°-102-1 | 45°-102-2 |
|
45°
 |
67°
 |
90°
 |
135°
 |
180°
 |
|
| Winkel | 45 Grad | 67 Grad | 90 Grad | 135 Grad | 180 Grad |
| Durchmesserbereich | ⌀ 13-102 mm | ⌀ 16-89 mm | ⌀ 13-102 mm | ⌀ 16-102 mm | ⌀ 16-76 mm |
| Schenkellänge | 152 mm | 152 mm | 152 mm | 152 mm | 152 mm |
| Hitzebeständigkeit | ✓ | ✓ | ✓ | ✓ | ✓ |
Weitere relevante Produkte
FAQ
Alles Wichtige auf einen Blick
Ein 45°-Bogen eignet sich für sanfte Richtungsänderungen im Schlauchverlauf, bei denen kein rechter Winkel nötig ist. Typische Einsätze sind Ladeluft- und Kühlwasserführungen im Motorraum, Tuning- und Motorsport-Anwendungen sowie der Maschinen- und Anlagenbau, wo Bauteile platzsparend und knickfrei verbunden werden.
Die Bögen bestehen aus hochwertigem Silikon (VMQ) mit einer 3- bis 4-lagigen Polyester-Gewebeeinlage. Diese Verstärkung sorgt für hohe Form- und Druckstabilität, während der Bogen flexibel und langlebig bleibt – ideal für dauerhaft beanspruchte Verbindungen im Motor-, Fahrzeug- und Anlagenbau.
Unsere Silikonschläuche sind hitzebeständig von –50°C bis +180°C und können kurzzeitig bis +220°C belastet werden.
Silikon ist gegen Ölspritzer beständig, aber nicht für einen dauerhaften Öl- oder Kraftstoffdurchfluss im Inneren geeignet. Für Benzin, Diesel oder Öl empfehlen wir unsere NBR-Schläuche. Für Kühlwasser, Ladeluft, Heißluft und Glykol sind die Silikonbögen dagegen bestens geeignet.
Maßgeblich ist der Innendurchmesser (ID) des Bogens – er muss zum Außendurchmesser Ihres Stutzens bzw. Rohrs passen. Verfügbar sind viele Größen von Ø 13 bis 102 mm. Messen Sie dazu den Außendurchmesser des Anschlusses und wählen Sie den passenden Innendurchmesser. Im Zweifel hilft Ihnen unser Team gerne bei der Auswahl weiter.
Der Bogen wird über die Stutzen bzw. Rohrenden geschoben und an beiden Seiten mit Schlauchschellen gesichert. Für eine dauerhaft dichte und druckfeste Verbindung empfehlen wir passende Edelstahl-Schlauchschellen. Achten Sie auf eine ausreichende Überlappung und einen festen Sitz auf dem Anschluss.
OEM-Aufträge und Serienfertigung
Wir realisieren individuelle Lösungen nach Zeichnung oder Spezifikation.
Ob Prototypenbau oder Serienproduktion – NovaNox begleitet Ihr Projekt über alle Phasen hinweg.
Mit klaren Prozessen, technischer Beratung und planbarer Lieferkette schaffen wir Sicherheit für Ihre Produktion.
