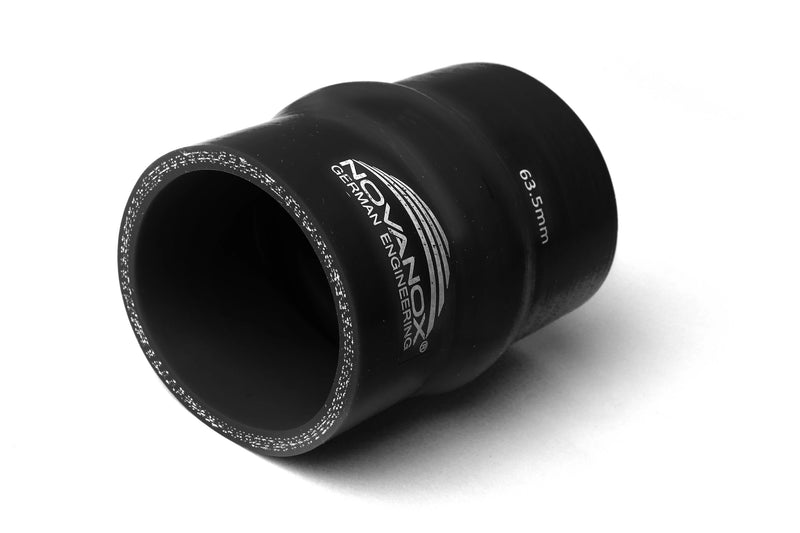

- Product: Single Bead Connector made of silicone with polyester reinforcement
- Material / Construction: Silicone with polyester reinforcement (VMQ, 3–4 layers)
- Variants: Inner diameter Ø 45–102 mm + color selectable (Black / Blue)

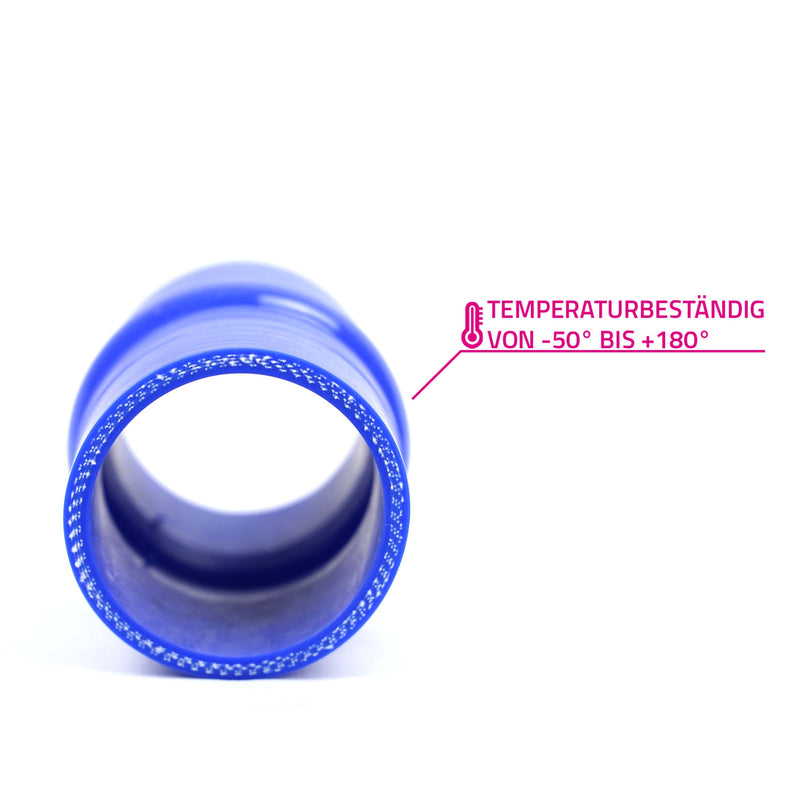

- Temperature range: approx. -50 °C to +180 °C (short-term up to +220 °C)
- Resistance (excerpt): UV, water, ozone, oxygen and oil splashes
- Important limitation: no oil flow (not suitable for oil transfer)
Product Description ▼

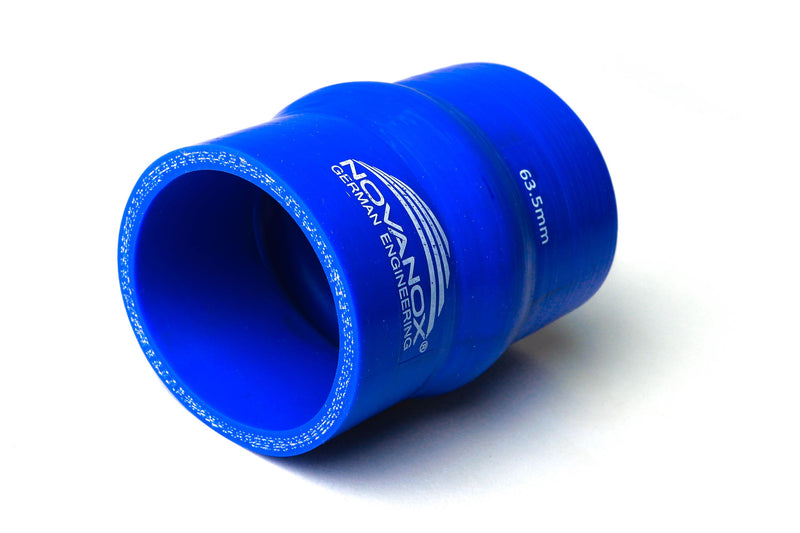

The NovaNox® Single Bead Connector made of silicone with polyester reinforcement (VMQ) stands for the highest quality and performance in connector technology. Made from premium silicone, it offers not only exceptional flexibility but also a robust structure thanks to the integrated polyester reinforcement.
With a total length of 100 mm, this bead connector enables a precise and reliable connection in various pipe systems. Its versatility is demonstrated by a wide range of inner diameters from 45 mm to 102 mm. The outstanding temperature resistance of -50 °C to +180 °C makes this connector particularly suitable for demanding environments with extreme temperatures.
- Elastic at high and low temperatures
- Very good weather-resistant properties
- Resistant to aging and moisture
- Good electrical insulating properties
- Contains no harmful substances – odorless and tasteless
- Resistant to oil splashes (see limitation below)
- Ultraviolet radiation (UV)
- Dilute acids and bases (alkalis)
- Hot and cold water
- Glycol (antifreeze)
- Hot air
- Ozone
- OAT (Organic Acid Technology) antifreeze/coolant fluids based on organic acids
- Oils, lubricants and greases
This bead connector is not suitable for oil transfer / oil flow. It is resistant to oil splashes, but does not permit oil flow. Please do not use in applications where oil is intended to flow through the hose.
- 1× NovaNox® Single Bead Connector Silicone with Polyester Reinforcement in the selected variant (diameter & color)

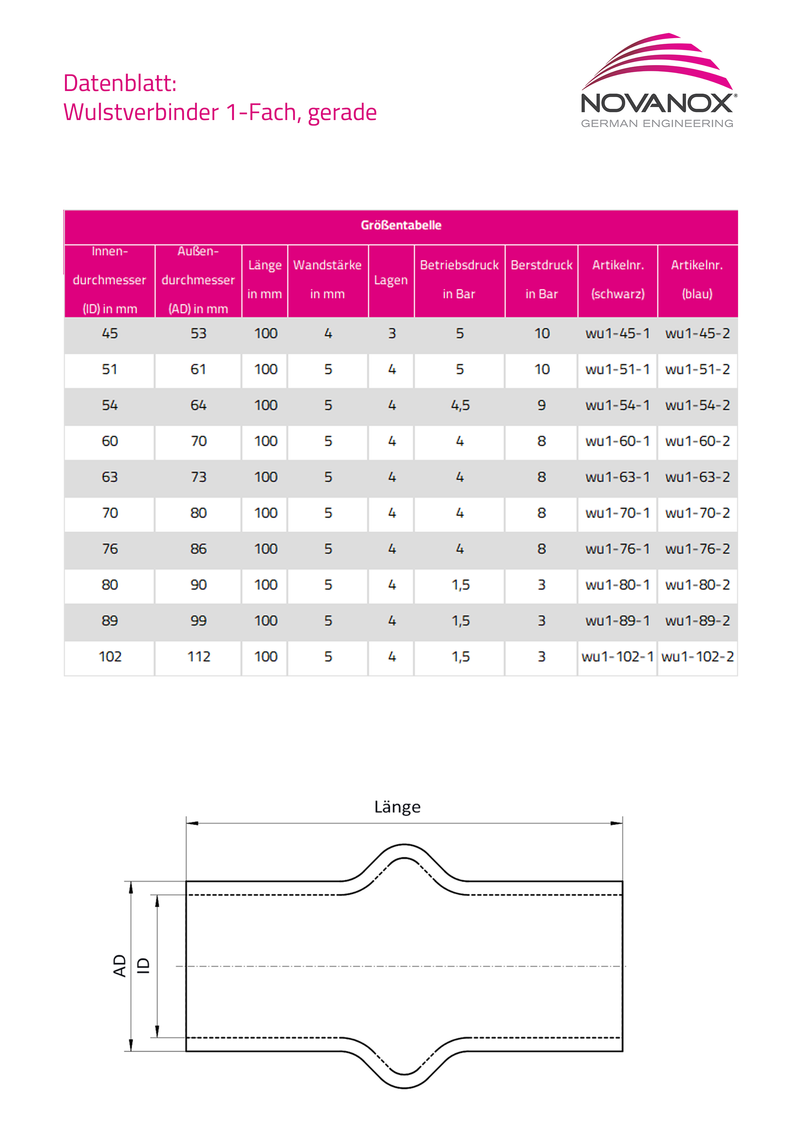

Data Sheet ▼
| Size Chart | ||||||||
|---|---|---|---|---|---|---|---|---|
| Inner Diameter (ID) in mm | Outer Diameter (OD) in mm | Length in mm | Wall Thickness in mm | Layers | Operating Pressure in Bar | Burst Pressure in Bar | Article No. (black) | Article No. (blue) |
| 45 | 53 | 100 | 4 | 3 | 5 | 10 | wu1-45-1 | wu1-45-2 |
| 51 | 61 | 100 | 5 | 4 | 5 | 10 | wu1-51-1 | wu1-51-2 |
| 54 | 64 | 100 | 5 | 4 | 4.5 | 9 | wu1-54-1 | wu1-54-2 |
| 60 | 70 | 100 | 5 | 4 | 4 | 8 | wu1-60-1 | wu1-60-2 |
| 63 | 73 | 100 | 5 | 4 | 4 | 8 | wu1-63-1 | wu1-63-2 |
| 70 | 80 | 100 | 5 | 4 | 4 | 8 | wu1-70-1 | wu1-70-2 |
| 76 | 86 | 100 | 5 | 4 | 4 | 8 | wu1-76-1 | wu1-76-2 |
| 80 | 90 | 100 | 5 | 4 | 1.5 | 3 | wu1-80-1 | wu1-80-2 |
| 89 | 99 | 100 | 5 | 4 | 1.5 | 3 | wu1-89-1 | wu1-89-2 |
| 102 | 112 | 100 | 5 | 4 | 1.5 | 3 | wu1-102-1 | wu1-102-2 |
Technical Drawing ▼
NovaNox® Certifications ▼
FAQ
Alles Wichtige auf einen Blick

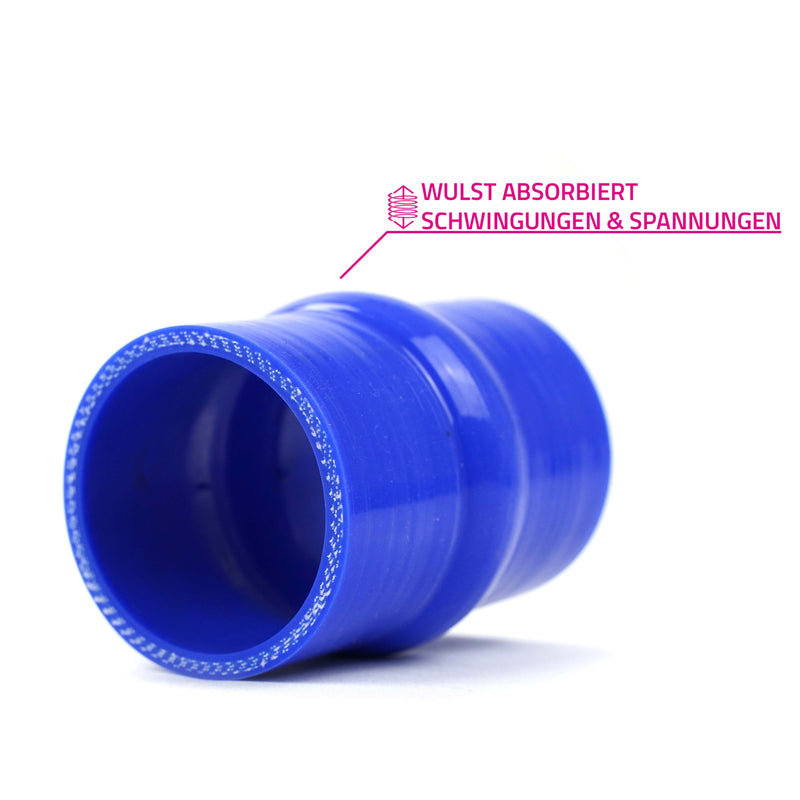

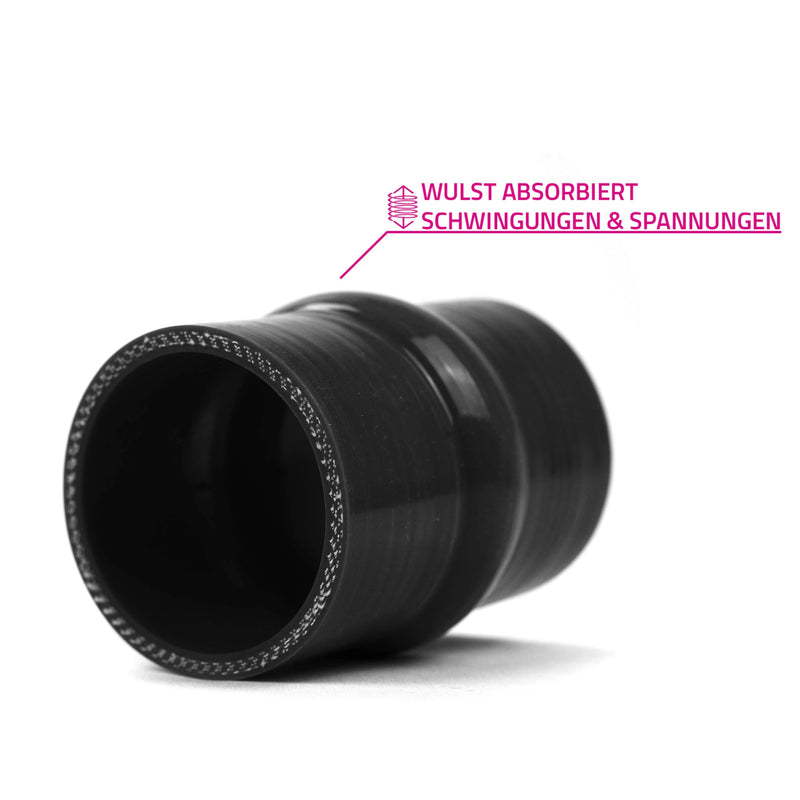

Ein Wulstverbinder besitzt einen oder mehrere ausgeprägte Wülste (Humps). Diese machen die Verbindung beweglich und gleichen Vibrationen, Längenänderungen und leichten Versatz aus – ideal in Ladeluft- und Kühlsystemen, in denen sich Bauteile bewegen oder ausdehnen. Befestigt wird er beidseitig mit Schlauchschellen.

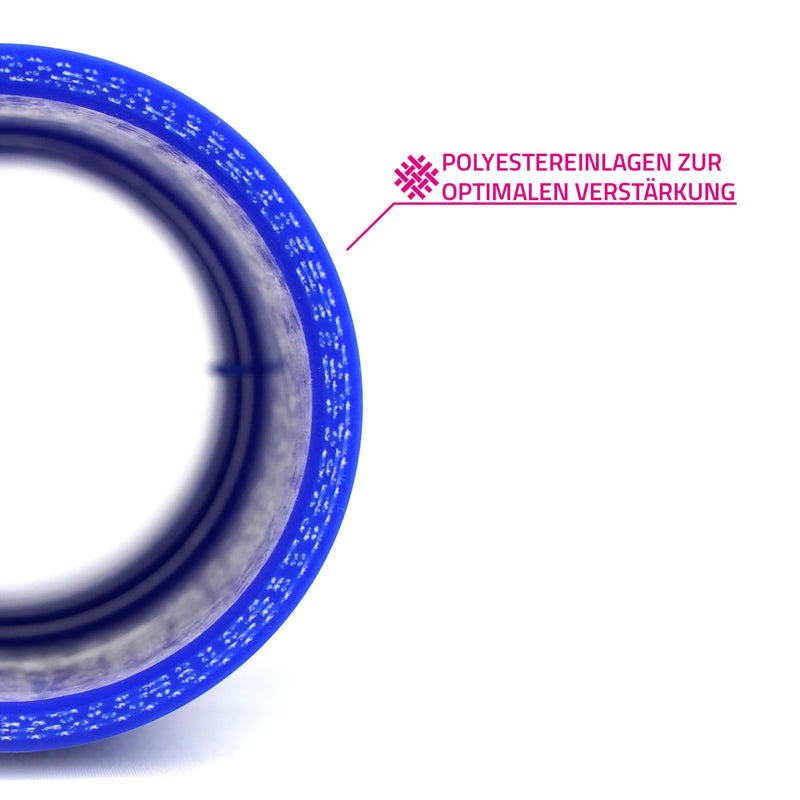

Sie bestehen aus hochwertigem Silikon (VMQ) mit mehrlagiger Polyester-Gewebeeinlage (in der Regel 3–4 Lagen). Das macht sie form- und druckstabil, hitzefest und langlebig – bei gleichzeitig hoher Flexibilität für eine einfache Montage.
Unsere Silikonschläuche sind hitzebeständig von –50°C bis +180°C und können kurzzeitig bis +220°C belastet werden.
Silikon ist gegen Ölspritzer beständig, aber nicht für einen dauerhaften Öl- oder Kraftstoffdurchfluss im Inneren geeignet. Für Benzin, Diesel oder Öl verwenden Sie bitte unsere NBR-Schläuche. Für Kühlwasser, Ladeluft, Heißluft und Glykol sind die Silikonteile dagegen ideal.
Maßgeblich ist der Innendurchmesser (ID), der zum Außendurchmesser Ihres Stutzens bzw. Rohrs passen muss. Messen Sie den Außendurchmesser des Anschlusses und wählen Sie die passende Größe. Bei Fragen zur Auswahl hilft Ihnen unser Team gerne weiter.
Das Teil wird über die Stutzen bzw. Rohrenden geschoben und an jeder Verbindung mit Schlauchschellen gesichert. Für eine dauerhaft dichte und druckfeste Verbindung empfehlen wir passende Edelstahl-Schlauchschellen sowie einen festen Sitz mit ausreichender Überlappung.
