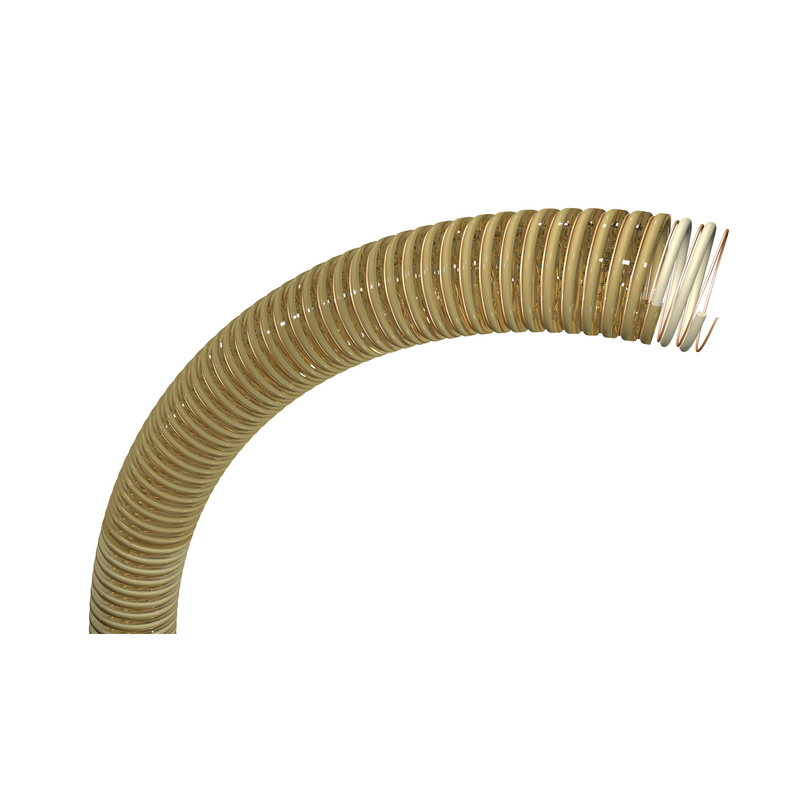

- Produkt: SPIRABEL® PU A2 Saug- und Druckschlauch aus Polyurethan, transparent, antistatisch
- Aufbau: Wand aus Polyurethan-Ether (transparent), eingebettete stoßfeste Hart-PVC-Spirale (weiß), Kupferlitze zur antistatischen Ableitung
- Innendurchmesser: 40 mm, 50 mm, 60 mm und 100 mm
- Betriebsdruck: 2 bar bis 4 bar (je nach Dimension)
- Berstdruck: 6 bar bis 12 bar (je nach Dimension)
- Vakuum: bis 900 mbar (je nach Dimension)
- Temperaturbereich: −20 °C bis +80 °C
- Abrasionsfestigkeit: 5-fach widerstandsfähiger als PVC
- Lebensmittelkonformität: (EU) Nr. 10/2011, Simulanzien A, B, C, D2, E – phthalatfrei (< 0,1 %)
- Lieferlänge: 10 m
Artikelbeschreibung ▼
Der SPIRABEL® PU A2 ist ein flexibler, transparenter Saug- und Druckschlauch aus Polyurethan mit in der Wand eingebetteter stoßfester Hart-PVC-Spirale und Kupferlitze. Der antistatische PU-Schlauch ist für die Absaugung und Förderung abrasiver Medien wie Pulver, Granulate, Sand, Zement, Schlamm und kleinen Kies konzipiert und eignet sich ebenso für die Übertragung von Flüssigkeiten wie Öl, Farbe und Lösungsmittel.
Die Wand aus Polyurethan-Ether macht den SPIRABEL® PU A2 rund fünfmal widerstandsfähiger gegen Abrasion als vergleichbare PVC-Spiralschläuche und erhält die mechanischen Eigenschaften bis +80 °C. Die eingebettete Kupferlitze sorgt für die elektrostatische Ableitung, sodass sich der Schlauch auch für die Förderung von Kohlenwasserstoffen in industriellen Anwendungen einsetzen lässt. Der Werkstoff ist phthalatfrei (< 0,1 %) und nach Verordnung (EU) Nr. 10/2011 für die Simulanzien A, B, C, D2 und E geprüft – etwa für Fruchtsäfte, Wein, Fette und Öle sowie Trockenprodukte.
- Hohe Abrasionsfestigkeit – Polyurethan-Wand ist 5-fach widerstandsfähiger als PVC und verlängert die Standzeit bei Schleifmitteln
- Antistatisch durch Kupferlitze – kontrollierte Ableitung elektrostatischer Aufladung bei Pulvern und Kohlenwasserstoffen
- Stoßfeste Hart-PVC-Spirale – schützt die Schlauchwand vor mechanischer Beschädigung und hält den Querschnitt beim Saugen offen
- Vakuumfest bis 900 mbar – zuverlässige Absaugleistung ohne Kollabieren
- Transparente Wand – Durchflusskontrolle und Erkennen von Verstopfungen ohne Demontage
- Breiter Temperaturbereich −20 °C bis +80 °C – für Innen- und Außeneinsatz sowie warme Fördermedien
- Lebensmittelkonform und phthalatfrei – geprüft nach (EU) Nr. 10/2011 für die Simulanzien A, B, C, D2, E
- Kompatibel mit handelsüblichen Einbindungen – unter Berücksichtigung von Medium, Betriebsdruck und Temperatur
- Absaugung und Transport abrasiver Medien: Pulver, Granulate, Sand, Zement, Schlamm, kleiner Kies
- Übertragung von Flüssigkeiten: Öl, Farbe, Lösungsmittel
- Förderung von Kohlenwasserstoffen in der Industrie (antistatische Ausführung)
- Absaugung von Spänen, Stäuben, Abluft und Rauch sowie Lüftungsanwendungen
- Förderung pulverförmiger Lebensmittel im Rahmen der Konformität nach (EU) Nr. 10/2011
- SPIRABEL® PU A2 Saug- und Druckschlauch, 10 m, in der gewählten Innendurchmesser-Variante
Hinweis: Spiralschläuche unterliegen bei Temperaturen über 40 °C in der Regel einer Längsausdehnung. Diese ist vor der Montage einzuplanen. Die chemische Beständigkeit ist vor Einsatz anhand der Beständigkeitstabelle (Spalte C) zu prüfen.
Technische Daten ▼
| Technische Daten SPIRABEL® PU A2 | |||||||
|---|---|---|---|---|---|---|---|
| Innen-Ø (mm) | Toleranz Innen-Ø | Wanddicke (mm) | Gewicht (g/m) | Berstdruck (bar) | Betriebsdruck (bar) | Vakuum (mbar) | Biegeradius (mm) |
| 40 | +/- 1,0 | 4 | 448 | 12 | 4 | 900 | 190 |
| 50 | +/- 1,0 | 4,5 | 640 | 9 | 3 | 800 | 215 |
| 60 | +/- 1,0 | 5 | 854 | 9 | 3 | 800 | 230 |
| 100 | +/- 1,0 | 6,5 | 1616 | 6 | 2 | 700 | 420 |
| Artikelnummern nach Innen-Ø (Lieferlänge 10 m) | |
|---|---|
| Innen-Ø (mm) | Artikelnummer 10 m |
| 40 | 150302 |
| 50 | 150315 |
| 60 | 150328 |
| 100 | 150344 |
