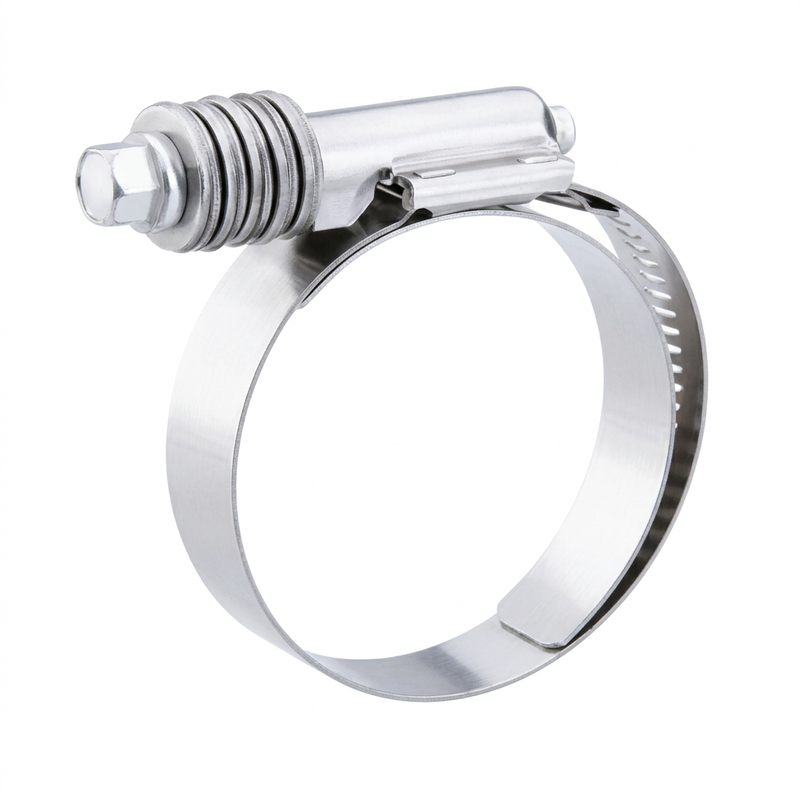

- Produkt: BREEZE Aero HKFK Hochleistungs-Schneckengewindeschelle (gefedert)
- Ausführung: Gefederte Schneckengewindeschelle in Aero BG Bauweise
- Bandbreite: 14,3 mm
- Schlüsselweite: SW 8 mm
- Werkstoff: Band, Gehäuse und Sattel aus CrNi-Stahl (W2 oder W4)
- Betriebsandrehmoment: 7 Nm ±0,5 Nm
- Bruchmoment: > 9 Nm
- Anwendung: Hochbeanspruchte Verbindungen in Industrie, Anlagen- und Fahrzeugbau bei hohen Druck- oder Temperaturwechseln
Artikelbeschreibung ▼
Die BREEZE Aero HKFK Hochleistungs-Schneckengewindeschelle ist die gefederte Variante der Aero BG und ebenfalls 14,3 mm breit. Sie ist geeignet für den Einsatz in der Industrie sowie im Anlagen- und Fahrzeugbau bei hochbeanspruchten Verbindungen, überlagert mit hohen Druck- oder Temperaturwechseln wie z. B. bei Kühlwasser.
Dank des flexiblen, dünnwandigen Bandes und der der Schraubenkontur angepassten Bandperforation erzielt die HKFK eine sehr gleichmäßige Umfangskraftverteilung sowie hohe Bandzugskräfte (ca. 1.800 N bei 6 Nm, ca. 2.800 N vor Bruch). Die in der DIN 3017 geforderten Bandzugskräfte werden in der Regel überschritten. Das Federpaket dämpft Schwingungsbeanspruchungen an starren Verbindungen oder dient als Längenausgleich bei Wärmeausdehnungen oder Schlauchsetzeffekten.
- Gefederte Ausführung – dämpft Schwingungen und gleicht Wärmeausdehnungen aus
- Hohe Bandzugskräfte – ca. 1.800 N bei 6 Nm, ca. 2.800 N vor Bruch
- DIN 3017 konform – geforderte Bandzugskräfte werden in der Regel überschritten
- Gleichmäßige Umfangskraftverteilung durch angepasste Bandperforation mit Abdeckung
- Flexibles dünnwandiges Band aus CrNi-Stahl für schlauchschonende Montage
- Schraube wahlweise in Stahl verzinkt (ZnNi, Cr VI-frei) oder Edelstahl rostfrei
- HKFK / HKFK-L: Werkstoffqualität W2 – HKFK-C / HKFK-C-L: Werkstoffqualität W4
- HKFK / HKFK-C: 4 Federpakete (bis Spannbereich 70–90 mm)
- HKFK-L / HKFK-C-L: 5 Federpakete (ab Spannbereich 80–100 mm)
- Industrie, Anlagen- und Fahrzeugbau
- Hochbeanspruchte Verbindungen mit hohen Druck- oder Temperaturwechseln
- Kühlwasserleitungen und temperaturbelastete Schlauchverbindungen
- Starre Verbindungen mit Schwingungsbeanspruchung oder Schlauchsetzeffekten
- BREEZE Aero HKFK Hochleistungs-Schneckengewindeschelle in der gewählten Variante (Spannbereich & Werkstoffqualität)
Technische Daten ▼
| Technische Daten BREEZE Aero HKFK | |||
|---|---|---|---|
| Eigenschaft | HKFK / HKFK-L (W2) | HKFK-C / HKFK-C-L (W4) | Wert / Einheit |
| Bandbreite | 14,3 mm | mm | |
| Schlüsselweite | SW 8 | mm | |
| Betriebsandrehmoment | 7 Nm ±0,5 | Nm | |
| Bruchmoment | > 9 Nm | Nm | |
| Bandzugkraft (bei 6 Nm) | ca. 1.800 N | N | |
| Bandzugkraft (vor Bruch) | ca. 2.800 N | N | |
| Werkstoffqualität | W2 | W4 | – |
| Schraube | Stahl verzinkt (ZnNi, Cr VI-frei) | Edelstahl rostfrei | – |
| Anzahl Federpakete | 4 (bis 70–90 mm) / 5 (ab 80–100 mm) | Stk. | |
| Bandperforation | Gestanzt, mit Abdeckung | – | |
| Band, Gehäuse, Sattel | CrNi-Stahl | – | |
| Norm | DIN 3017 | – | |
