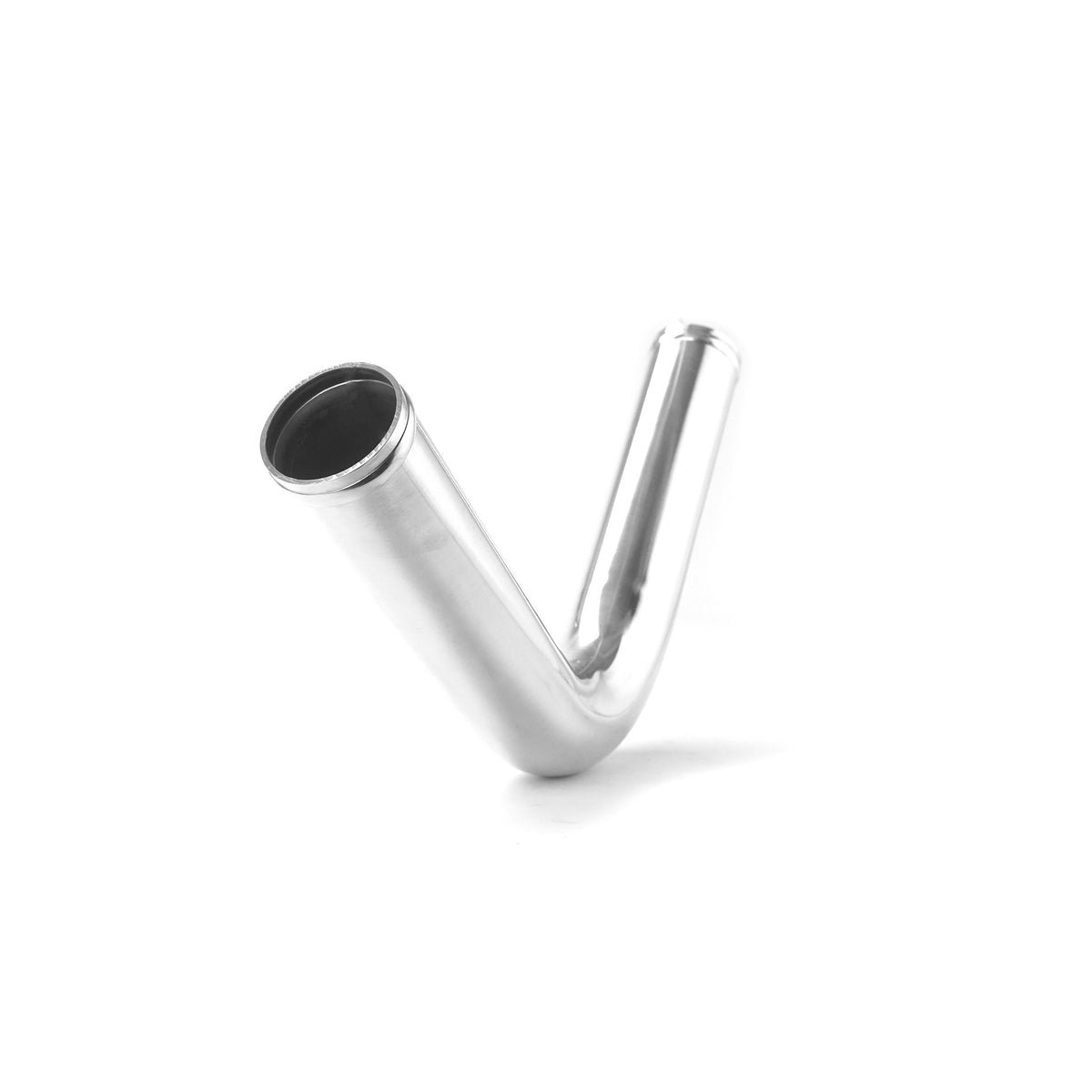

NovaNox® aluminum pipe bend 90° aluminum pipe bend hose connector *size selectable*
Art.-Nr. 90°-alu-25
· inkl. MwSt., zzgl. Versandkosten
Mengenrabatt
automatisch im Warenkorb · Größen kombinierbar
Ab 5 Stück sparst du automatisch 5 % – ohne Gutscheincode.
Nur noch 7 Stück auf Lager
Lieferung voraussichtlich
Versand ab 5,99 € · kostenlos ab 99€ (DE)
- Ø 1,3 Tage Zustellung
- OEM-Qualität seit 2012
- Versand aus Deutschland
- Keine Mindestmenge
ISO 9001Zertifiziertes Qualitätsmanagement
Auf einen Blick
- Product90° Aluminium Pipe Elbow made of high-quality aluminium
- Material / ConstructionAluminium (AlCu4PBMgMn), wall thickness 2 mm, polished & glossy

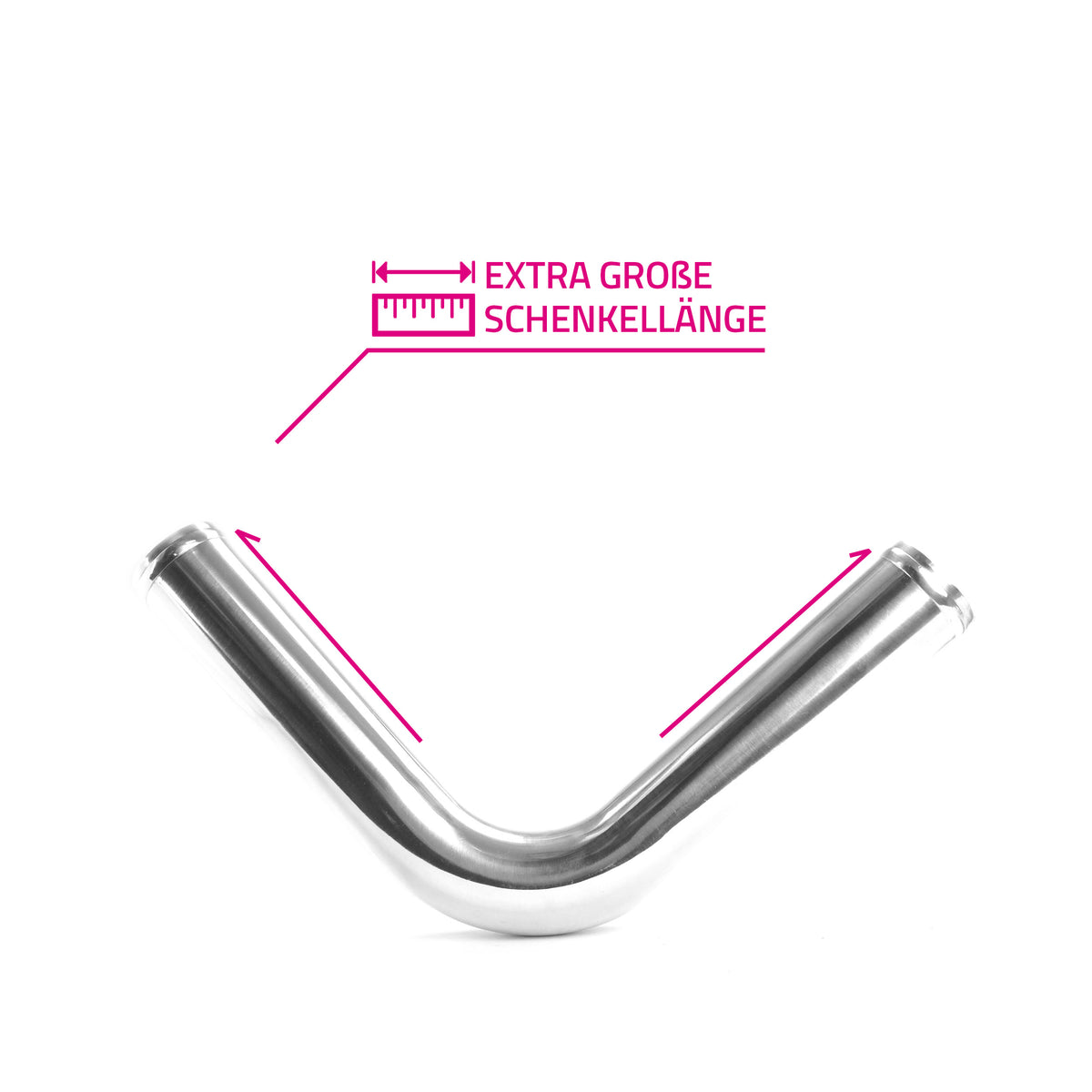

- VariantsOuter diameter Ø 20–102 mm (22 sizes), leg length 150 × 150 mm
- Temperature range-40 °C to +220 °C
Passendes Zubehör
Gleich mitbestellen – spart eine zweite Lieferung
-
8,99€ -
11,99€ -
14,99€ -
18,99€ -
4,99€ -
7,99€
Produktdetails
- Product: 90° Aluminium Pipe Elbow made of high-quality aluminium
- Material / Construction: Aluminium (AlCu4PBMgMn), wall thickness 2 mm, polished & glossy
- Variants: Outer diameter Ø 20–102 mm (22 sizes), leg length 150 × 150 mm
- Temperature range: -40 °C to +220 °C
- Pressure resistance: up to 4 bar operating pressure
- Applications: Aerospace, Automotive Industry, Mechanical Engineering, Energy Industry
Product Description ▼
The NovaNox® 90° Aluminium Pipe Elbows are high-precision components made from premium aluminium (AlCu4PBMgMn), distinguished by their excellent quality and versatility. With an outer diameter ranging from 20 mm to 102 mm, these pipe elbows offer a wide range of application possibilities and meet the highest industrial standards.
With a leg length of 150 × 150 mm and a wall thickness of 2 mm, these pipe elbows ensure a robust construction. The polished, glossy surface is not only visually appealing but also facilitates cleaning and installation. The outstanding temperature resistance from -40 °C to +220 °C makes these elbows particularly suitable for demanding environments.
- High-precision manufacturing from aluminium (AlCu4PBMgMn)

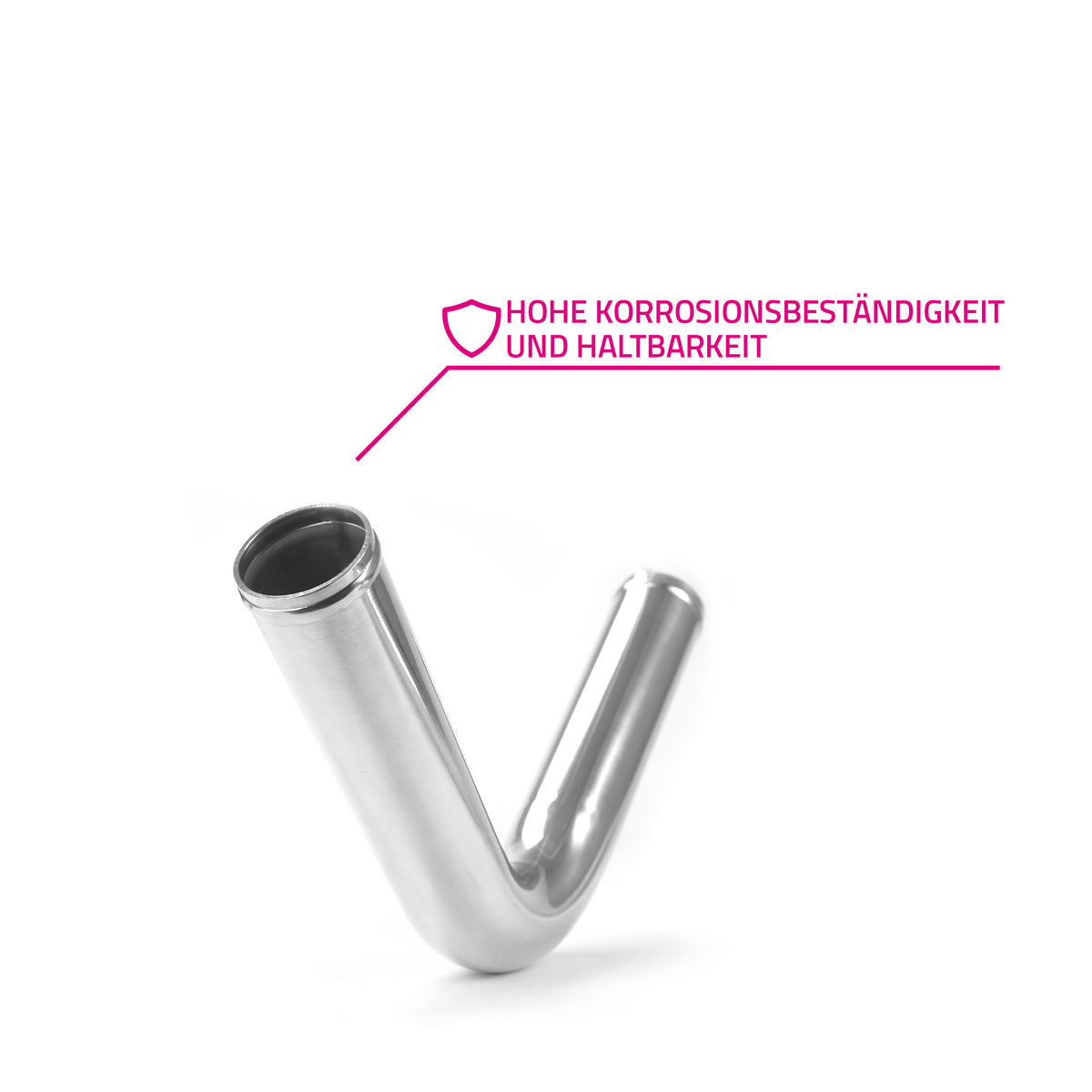

- Excellent strength and corrosion resistance
- Lightweight design – ideal for weight-optimised applications
- Polished, glossy surface for easy cleaning
- Wide size range: Ø 20–102 mm (22 variants)
- Operating pressure up to 4 bar
- Aerospace: Lightweight construction and resistance to extreme conditions
- Automotive Industry: Efficient transport of fluids and gases in vehicle construction
- Mechanical Engineering: Reliable pipe routing in industrial machines and systems

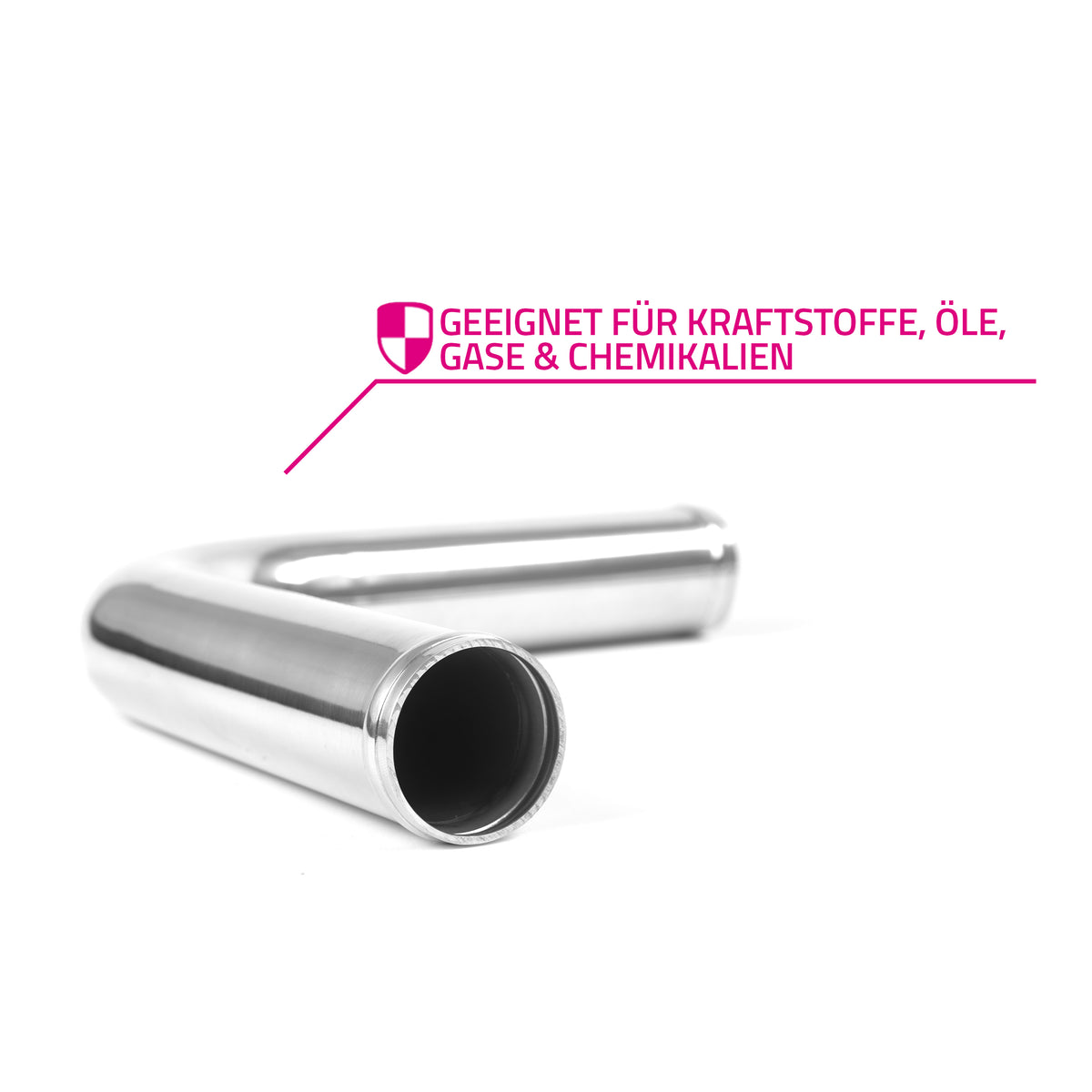

- Energy Industry: Safe transport of media in the oil, gas, and renewable energy sectors
- 1× NovaNox® 90° Aluminium Pipe Elbow in the selected variant (outer diameter)

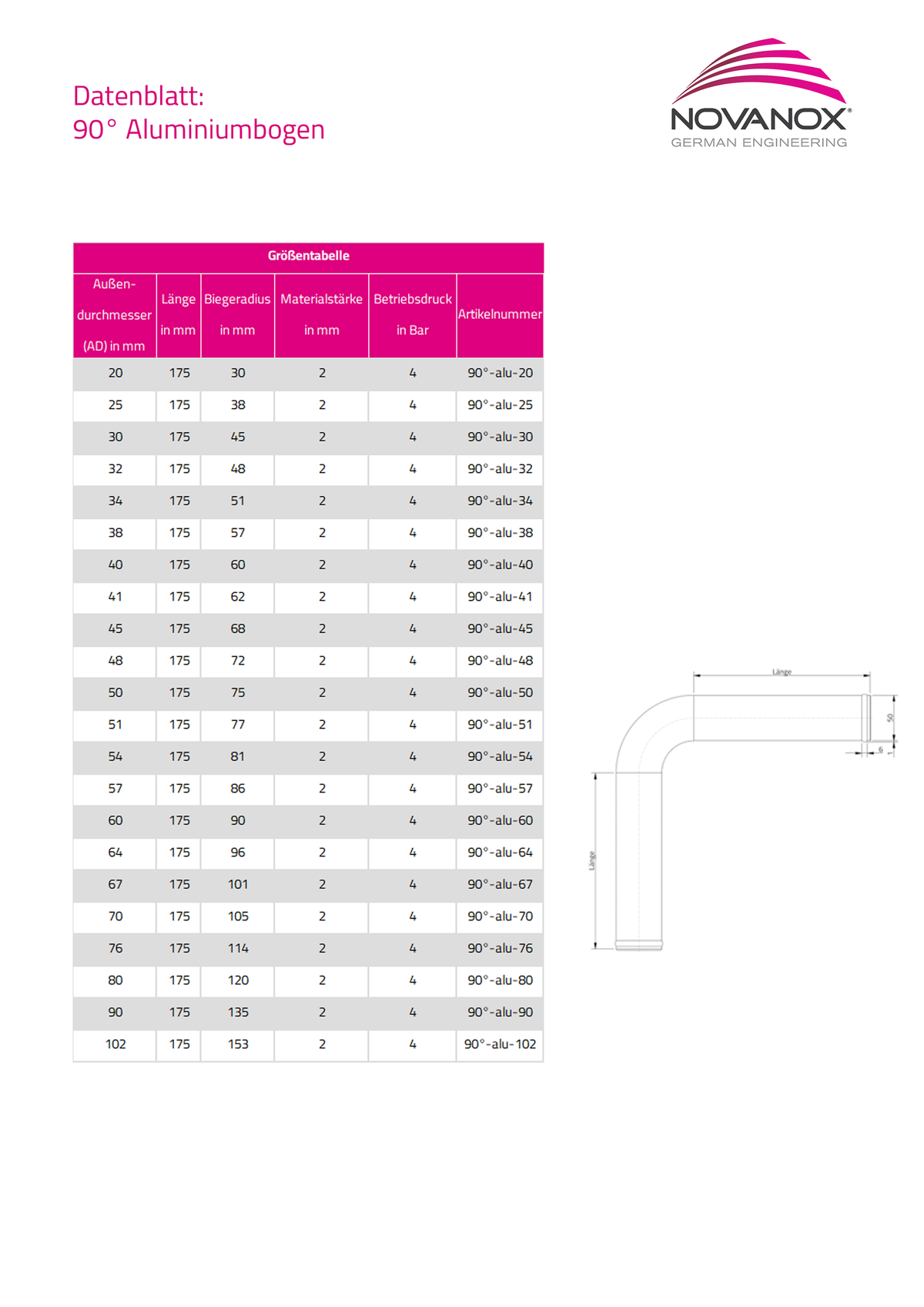

Data Sheet ▼
| Size Chart | |||||
|---|---|---|---|---|---|
| Outer Diameter (OD) in mm | Length in mm | Bend Radius in mm | Wall Thickness in mm | Operating Pressure in bar | Article Number |
| 20 | 175 | 30 | 2 | 4 | 90°-alu-20 |
| 25 | 175 | 38 | 2 | 4 | 90°-alu-25 |
| 30 | 175 | 45 | 2 | 4 | 90°-alu-30 |
| 32 | 175 | 48 | 2 | 4 | 90°-alu-32 |
| 34 | 175 | 51 | 2 | 4 | 90°-alu-34 |
| 38 | 175 | 57 | 2 | 4 | 90°-alu-38 |
| 40 | 175 | 60 | 2 | 4 | 90°-alu-40 |
| 41 | 175 | 62 | 2 | 4 | 90°-alu-41 |
| 45 | 175 | 68 | 2 | 4 | 90°-alu-45 |
| 48 | 175 | 72 | 2 | 4 | 90°-alu-48 |
| 50 | 175 | 75 | 2 | 4 | 90°-alu-50 |
| 51 | 175 | 77 | 2 | 4 | 90°-alu-51 |
| 54 | 175 | 81 | 2 | 4 | 90°-alu-54 |
| 57 | 175 | 86 | 2 | 4 | 90°-alu-57 |
| 60 | 175 | 90 | 2 | 4 | 90°-alu-60 |
| 64 | 175 | 96 | 2 | 4 | 90°-alu-64 |
| 67 | 175 | 101 | 2 | 4 | 90°-alu-67 |
| 70 | 175 | 105 | 2 | 4 | 90°-alu-70 |
| 76 | 175 | 114 | 2 | 4 | 90°-alu-76 |
| 80 | 175 | 120 | 2 | 4 | 90°-alu-80 |
| 90 | 175 | 135 | 2 | 4 | 90°-alu-90 |
| 102 | 175 | 153 | 2 | 4 | 90°-alu-102 |
Technical Drawing ▼
NovaNox® Certifications ▼
Weitere relevante Produkte
FAQ
Alles Wichtige auf einen Blick
Ein Alu-Rohrbogen übernimmt formstabile Richtungswechsel in Ladeluft- und Turbosystemen. Er wird mit Silikonbögen oder -verbindern und Schlauchschellen kombiniert und sorgt für druckfeste, knickfreie Umlenkungen des Luftstroms.
Aus hochwertigem Aluminium – leicht, korrosionsbeständig und gut wärmeleitend. Dadurch sind die Rohre formstabil und druckfest und eignen sich ideal für Ladeluft- und Kühlluftführungen im Motorraum.
Die Rohrenden sind in der Regel mit einem Bördelrand bzw. einer Aufweitung versehen, damit der Silikonschlauch sicher greift und nicht abrutscht. Schlauch aufschieben und mit Schlauchschellen sichern – so entsteht eine druckfeste, dauerhaltbare Verbindung.
Wählen Sie den Außendurchmesser des Alu-Rohrs passend zum Innendurchmesser Ihrer Silikonschläuche bzw. Anschlüsse. Achten Sie zusätzlich auf die benötigte Länge der geraden Strecke.
Aluminium ist sehr temperaturbeständig und für die im Ladeluft- und Kühlluftbereich üblichen Temperaturen problemlos geeignet. Es verzieht sich nicht und bleibt dauerhaft formstabil.

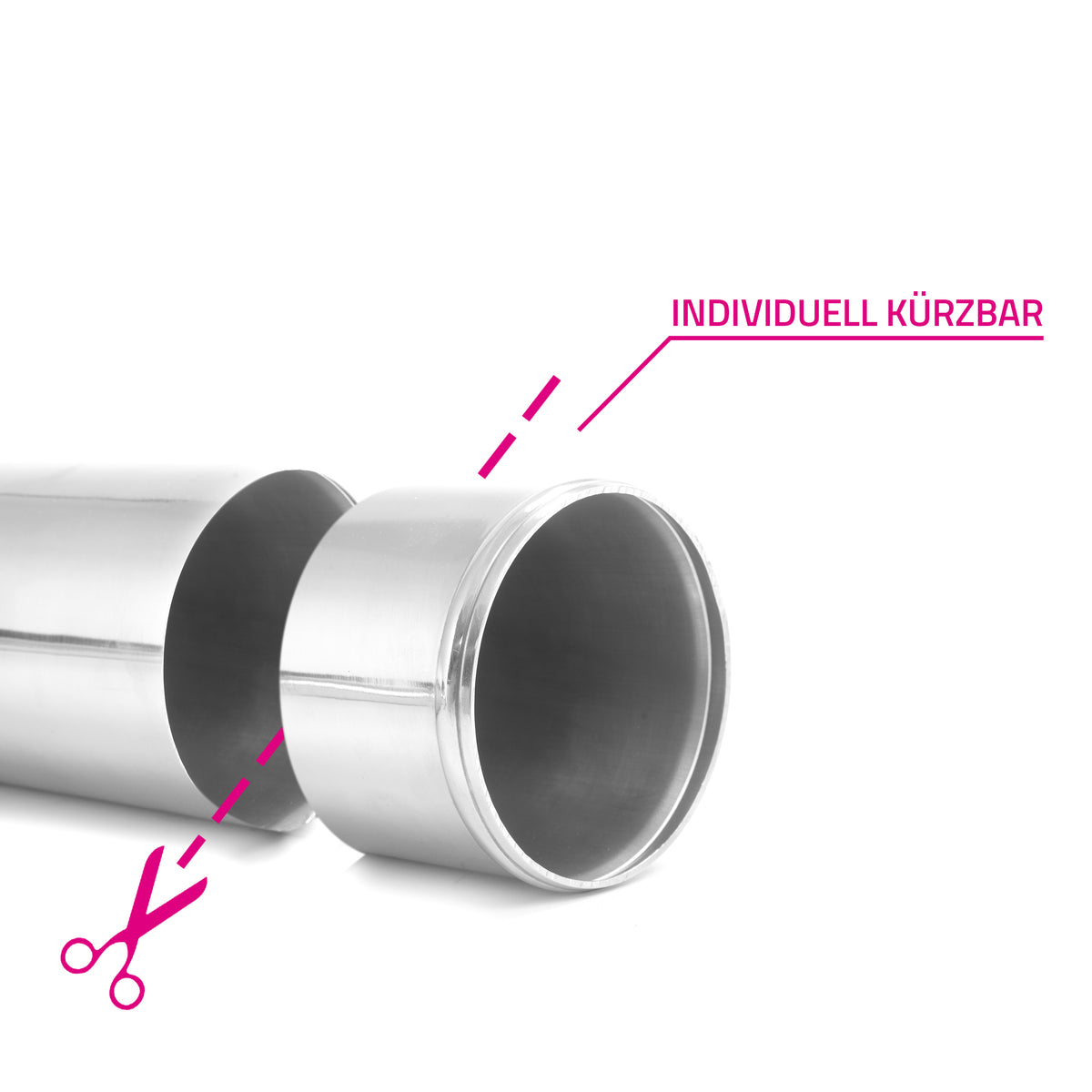

Ja, Aluminium lässt sich kürzen und mit geeignetem Verfahren schweißen sowie lackieren oder pulverbeschichten. Achten Sie nach dem Kürzen auf entgratete Kanten und – falls nötig – eine neue Aufweitung für sicheren Schlauchsitz.
